描述

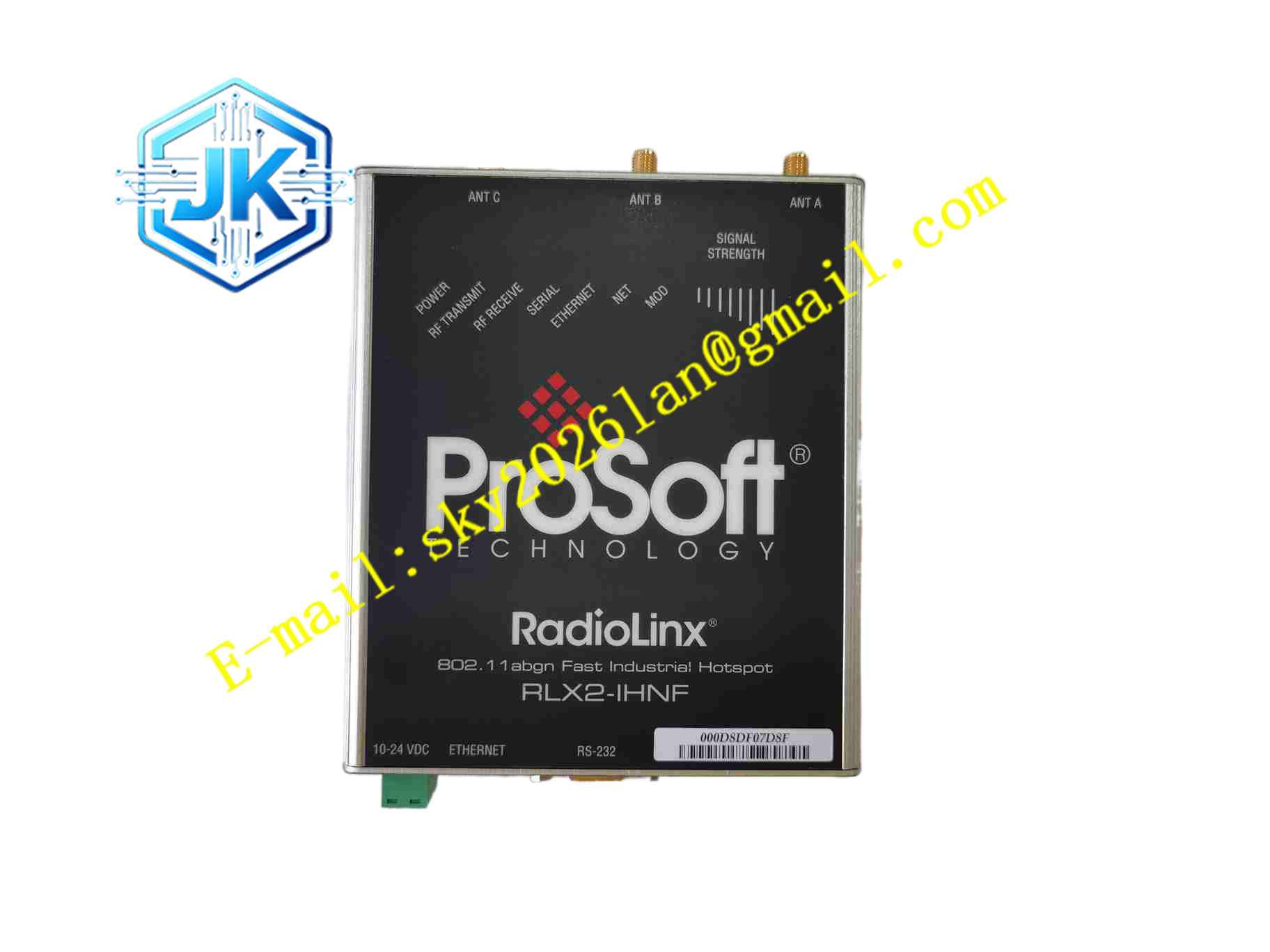

ProSoFt RLX2-IHNF-A
技术规格 型号：RLX2-IHNF-A 无线标准：IEEE 802.11a/b/g/n，MIMO 多天线 无线频段：2.4GHz、5GHz，支持 DFS 信道 无线最大速率：300Mbps 通讯模式：接入点 AP、中继 Repeater、客户端 Client 有线接口：工业以太网 RJ45 接口 供电方式：DC10~24V 直流供电，支持 802.3af PoE 供电 工作温度：-40℃ ~ +70℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95% 无凝露 防护等级：IP30，室内机柜安装 安装方式：DIN35 导轨安装，壁挂安装 切换时间：漫游切换小于 10ms 协议支持：Modbus TCP、EtherNet/IP、SNMP 配置软件：IH Browser 配置诊断软件
功能特点 支持 MIMO 双通道无线传输，提升信号强度，降低工业环境多径反射带来的信号衰减。 三种工作模式自由切换，可作为无线 AP、无线中继或者无线客户端，灵活搭建工业无线网络拓扑。 小于 10ms 快速漫游切换，移动小车、穿梭机在多个无线基站间移动时，网络中断时间极短，不会中断 PLC 实时控制。 原生支持 EtherNet/IP 与 Modbus TCP 工业协议，PLC 可以直接读取无线设备自身诊断信息，集成进自动化控制系统报警。 内置网络诊断功能，实时监测无线信号强度、丢包率、连接状态，故障信息可上传至 SCADA 系统。 支持多种加密安全机制，WPA2 等加密协议，防止工业网络非法接入。 支持固件在线升级，IH Browser 软件实现网络拓扑查看、IP 分配、信号监测、固件更新。 支持 SNMP 网络管理，可接入 IT 网管系统统一监控设备状态。 具备电源反接保护、浪涌保护，耐受车间电网电压波动。
应用场景 自动化立体仓库穿梭车无线通讯，汽车生产线移动滑台，工厂车间 PLC 无线组网，包装流水线移动设备 SCADA 数据采集，水处理厂远程站点无线通讯，冶金车间室内工业无线网络搭建。
性能参数 无线通讯丢包率低，工业复杂电磁环境下数据传输稳定。 漫游切换速度快，移动设备跨基站切换不会中断实时控制报文。 MIMO 天线提升非视距场景信号接收能力，车间钢结构遮挡环境保持稳定连接。 长期连续运行设备无死机断连问题，满足工厂全年不间断运行。 电压波动工况下无线传输性能稳定。
材质构成 壳体：灰色金属工业壳体，坚固抗冲击。 PCB 主板：FR4 多层工业电路板，表面三防涂覆。 核心元器件：Wi-Fi 射频芯片、MIMO 射频功放、以太网 PHY 芯片、嵌入式处理器、电源稳压保护电路。 天线接口：SMA 射频天线接口。 接线端子：弹簧式电源接线端子。
结构特征 金属长方体壳体，壳体自带 DIN 导轨卡扣，可直接卡入控制柜导轨，也可使用安装片壁挂固定。壳体正面布置状态 LED 指示灯，包含电源、有线网口、无线信号强度、故障指示灯。壳体侧面配备 SMA 天线接口、RJ45 以太网口、电源接线端子。电路板分区布局，射频区域、以太网通讯区域、电源区域隔离，降低射频信号干扰。被动散热，依靠金属壳体传导散热，无风扇结构，消除风扇故障风险。
工作原理 DC10~24V 直流电源或者 PoE 以太网供电接入设备，板载嵌入式系统启动，加载无线协议栈与工业协议驱动。设备按照配置模式工作：作为 AP 时，接收远端无线客户端设备的无线信号，将无线以太网数据转换为有线以太网，转发至车间 PLC、交换机；作为客户端，接收远端无线 AP 信号，将有线侧 PLC 数据通过无线链路发送至远端网络；作为中继，接收无线信号并放大转发，延伸无线覆盖范围。设备内置信号监测电路，实时检测无线信号强度、误码率，当移动设备漫游切换基站时，快速完成链路切换，保证工业控制报文不丢失。设备将自身诊断数据封装为 EtherNet/IP 或 Modbus 寄存器数据，供 PLC 读取，实现设备状态监控。
安装要求 设备安装在室内控制柜内部，DIN 导轨或者壁挂固定，固定位置远离变频器、大功率电机等强射频干扰源。 天线安装在控制柜外部，天线之间保持足够间距，避免天线之间互相干扰。 有线以太网使用屏蔽工业网线，屏蔽单点接地。 上电后使用 IH Browser 软件搜索设备，分配静态 IP 地址，设置无线频段、工作模式、漫游参数、网络加密。 现场测试无线信号强度，移动设备全程漫游测试，验证切换性能，校验 PLC 与远端设备数据通讯。
使用注意事项 接线操作前断电，电源正负极严格按照标识接线，避免电源反接损坏硬件。 天线必须在设备上电前安装到位，禁止不带天线直接上电发射射频信号，射频功放会发生损坏。 定期检查天线接头，振动工况下 SMA 接头松动会造成无线信号衰减。 设备仅支持室内使用，不可直接暴露在雨水、盐雾环境。 机柜内部保持通风，避免壳体温度超过额定工作上限。 网络修改参数、固件升级操作过程禁止断电。 备件替换使用 RLX2-IHNF-A 同型号设备，室外防水版本硬件结构不相同，不可直接替代。
