描述

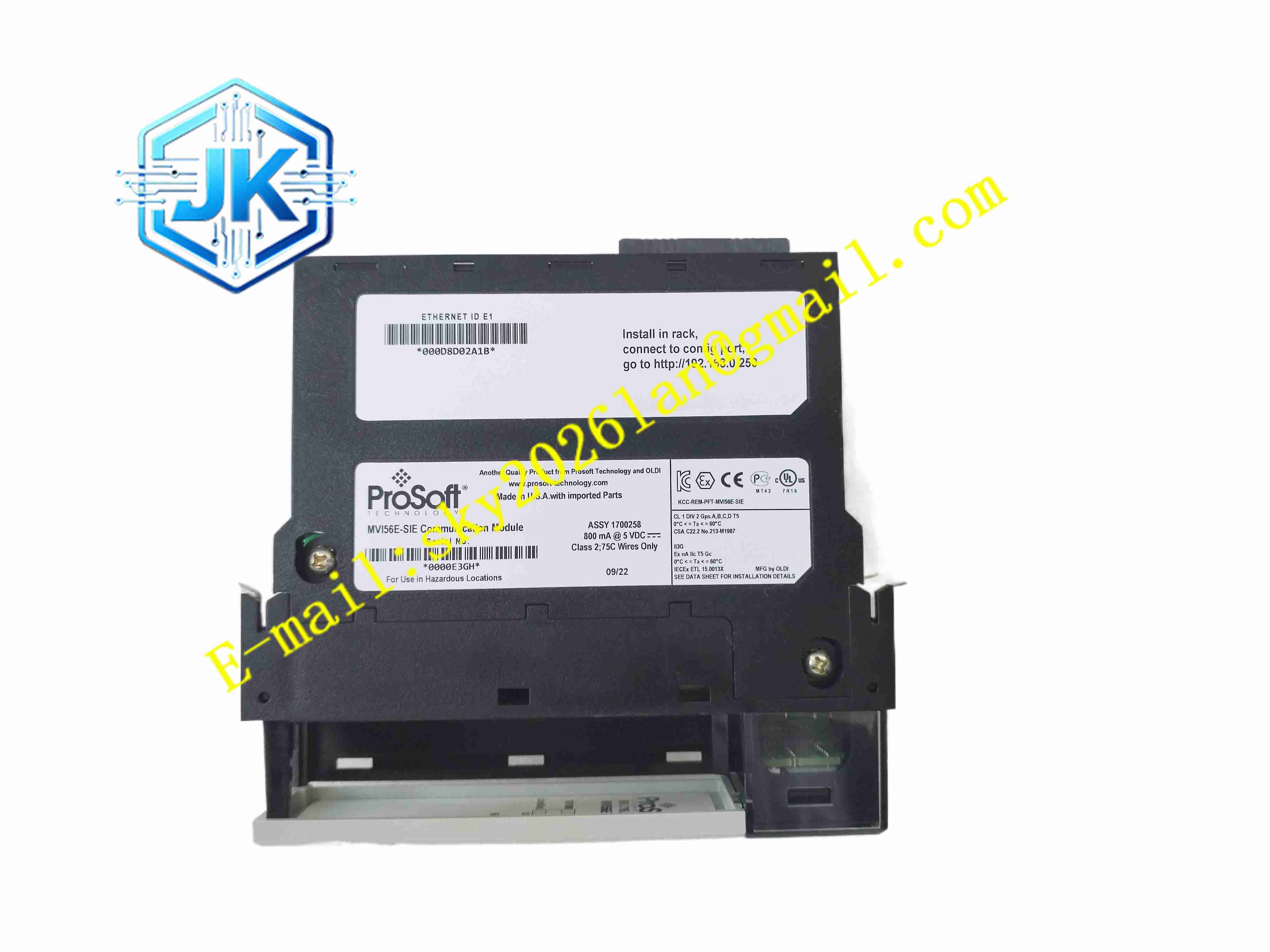

ProSoFt MVI56E-SIE
技术规格 适配 1756 ControlLogix 背板；双 10/100Mbps 自适应以太网口；S7 协议客户端；最多同时连接 20 台西门子 S7 服务器；最大 5000 个 16 位寄存器映射；背板供电；防护等级 IP20。
功能特点 S7 协议以太网客户端，与多台西门子 S7 PLC 建立通讯；双网口支持网络冗余与隔离；CIPconnect 技术，远程跨 EtherNet/IP、ControlNet 配置诊断；ProSoft Configuration Builder 图形化软件配置通讯任务；数据映射用户自定义，寄存器地址灵活分配；背板调度 I/O 数据传输，保证数据实时性；通讯链路故障诊断，上报 PLC；硬件看门狗。
应用场景 罗克韦尔 ControlLogix 与西门子 S7 PLC 系统对接；工厂多品牌自动化设备数据整合；生产线跨品牌 PLC 数据采集；DCS 与西门子 PLC 异构系统集成。
性能参数 工作环境温度 0℃至 60℃；存储温度 – 40℃至 85℃；相对湿度 5%~95% 无凝露；满足工业 EMC 标准。
材质构成 阻燃塑料模块壳体；多层 PCB 电路板；以太网隔离变压器；镀金背板金手指；双 RJ45 网口；LED 通讯状态指示灯；非易失存储芯片。
结构特征 ControlLogix 单插槽模块化结构，背部金手指对接 PLC 背板；前面板双 RJ45 以太网接口，运行、通讯故障 LED 指示灯；背板总线与以太网信号电气隔离。
工作原理 模块由 ControlLogix 背板供电，作为 S7 协议客户端，主动向多台西门子 S7 PLC 发起 S7 以太网通讯请求，读取西门子 PLC 的 DB 块、输入输出、存储区数据。模块将获取的数据映射到 ControlLogix 背板 I/O 区域，供 ControlLogix 控制器读取，同时将控制器下发数据写入西门子 PLC。模块持续监测以太网链路与 S7 连接状态，通讯中断将故障信息上传 PLC。
安装要求 PLC 断电，模块插入 ControlLogix 机架空余插槽，锁紧卡扣。工业屏蔽网线接入交换机，连接西门子 PLC 网络。使用 PCB 软件配置 S7 连接任务、数据映射，下载配置文件。上电建立通讯连接，校验双向数据，机架可靠接地。
使用注意事项 断电状态插拔模块；西门子 PLC 侧需要开放 S7 通讯权限；规划网络 IP 地址，避免 IP 冲突；备份模块通讯配置文件；定期查看模块诊断信息排查链路故障。
