描述

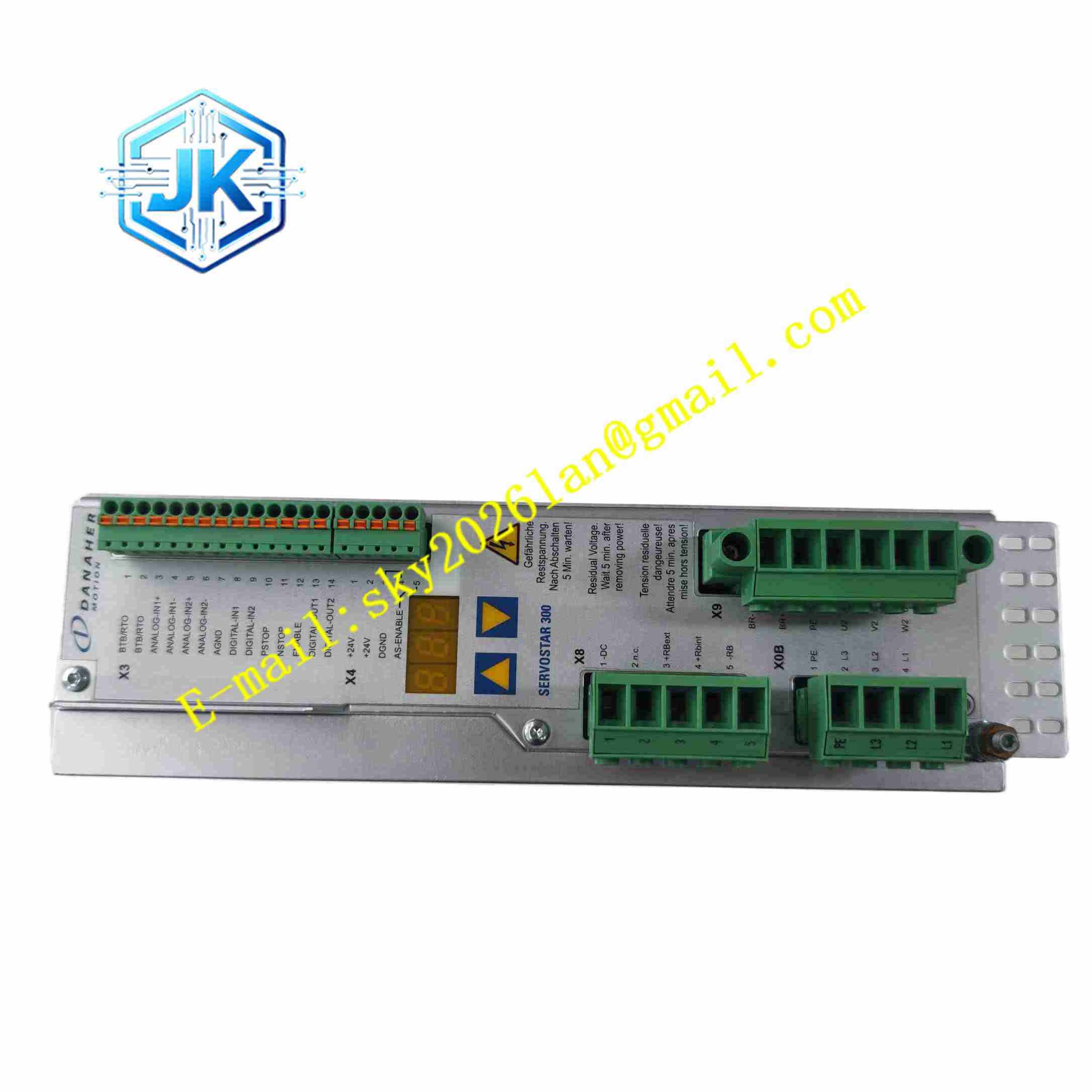

KOLLMORGEN S30301-NA DANAHER S300
技术规格 型号：S30301-NA 品牌：KOLLMORGEN（Danaher S300） 控制模式：位置闭环 / 速度闭环 / 扭矩闭环 输入电源：单相 AC 110~240V 额定输出电流：3A 适配电机：永磁同步伺服电机 编码器接口：增量式编码器 通信接口：脉冲指令接口，可选现场总线 安装方式：柜体 DIN 导轨安装 工作温度：0℃ ~ +50℃ 存储温度：-20℃ ~ +70℃ 相对湿度：5%～90%，无凝露 防护等级：IP20，柜内安装
功能特点 三种控制模式可软件切换，适配不同运动工艺需求。 脉冲指令输入，接收 PLC 运动控制脉冲信号。 内置电子齿轮功能，方便调整传动比例。 全硬件故障保护：过流、过压、欠压、过热、编码器故障保护。 前面板数码管与 LED，显示驱动器状态、故障代码。 内置 EMC 滤波电路，降低对外电磁辐射。 支持电子凸轮、点位运动功能。
应用场景 数控小型机床进给轴，包装自动化设备，纺织机械伺服驱动，电子设备装配流水线，物料搬运机械手单轴运动控制。
性能参数 动态响应快，速度、位置闭环控制精度高。 负载突变时扭矩输出响应迅速，转速波动小。 故障保护触发动作快速，避免电机与功率器件损坏。 长时间连续运行，功率器件温升稳定。
材质构成 外壳：金属钣金外壳，表面喷涂。 功率板：大功率 IGBT 功率器件，驱动芯片。 控制主板：FR4 多层 PCB，DSP 运动控制芯片，编码器接收电路。 散热部件：铝合金散热片。 接线端子：大电流螺钉端子。 指示灯与数码管：LED 数码显示组件。
结构特征 立式柜体安装结构，背部带散热片。 前面板集成数码管显示、状态 LED。 上部为动力接线端子，下部为控制信号端子。 内部功率回路与控制信号回路物理分区，强弱电隔离。 散热片紧贴功率 IGBT，自然对流散热。
工作原理 单相交流电接入驱动器动力端子，整流为直流母线电压。主控 DSP 接收上位脉冲指令，对比编码器反馈电机实际位置转速，运算输出 PWM 调制信号驱动 IGBT 逆变电路，输出三相变频交流电驱动伺服电机旋转。编码器采集电机转子位置转速回传给驱动器形成闭环。驱动器持续监测电流、电压、内部温度，一旦参数超限触发保护，切断输出并显示故障代码。
安装要求 垂直安装在电控柜内部，DIN 导轨固定。 主电源、电机动力电缆使用屏蔽电缆，分开布线，远离编码器信号线。 编码器线缆使用双绞屏蔽线，屏蔽层单端接地。 使用科尔摩根调试软件完成电机参数辨识，优化控制环参数。 驱动器四周预留足够通风空间，保证散热。 动力端子按照扭矩要求拧紧，防止大电流发热。
使用注意事项 接线操作前断开总电源，直流母线电容存在残压，等待充分放电再接触内部电路。 电机动力线不可与编码器信号线捆绑走线。 禁止超出额定电流长期运行。 定期清理散热片表面积尘，灰尘堆积会导致过热报警。 修改运动参数之后，空载试运行确认动作正常。
