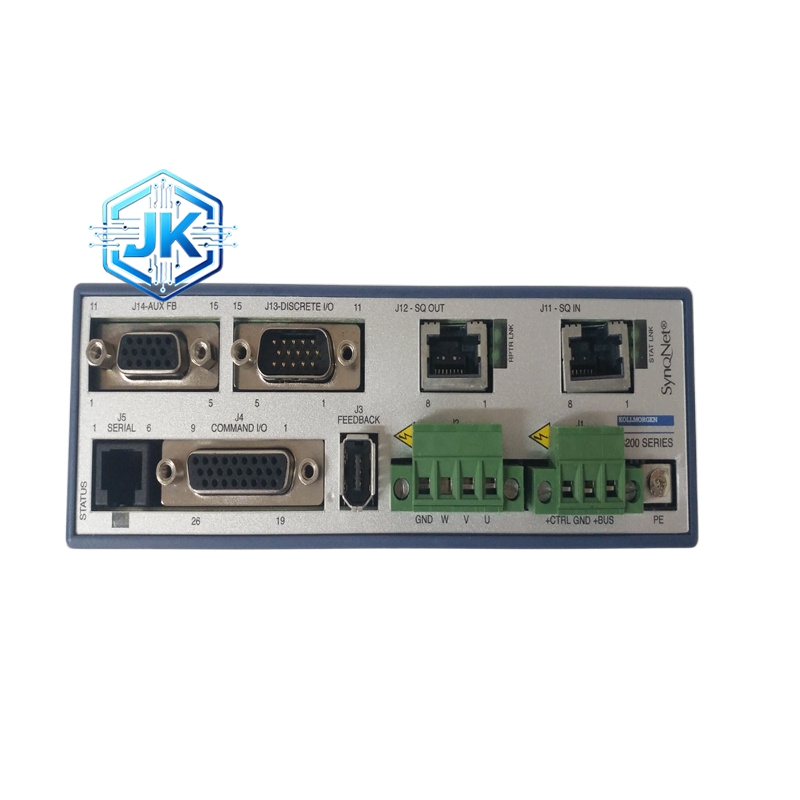

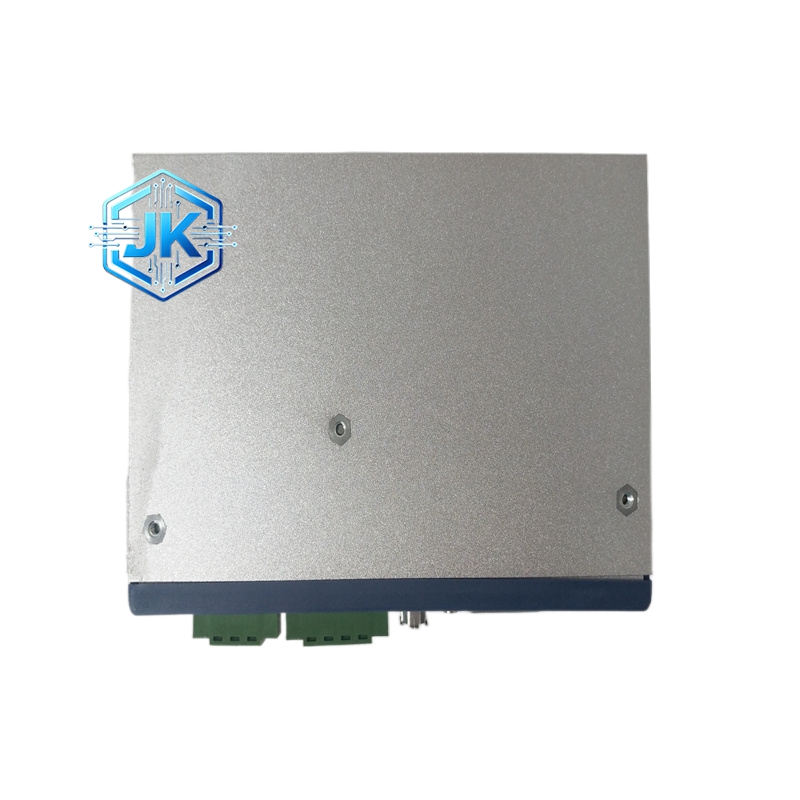

Kollmorgen S20330-SRS S200 系列伺服驱动器（3kW，EtherCAT）
技术规格：
所属系列：S200 伺服驱动器
额定功率：3kW（约 4HP）
额定电流：约 12A RMS（视电压）
峰值电流：约 36A RMS（持续 5 秒）
直流母线电压：DC 310V 至 540V（三相 AC 380-480V 输入）
通信接口：EtherCAT（主站/从站）
控制模式：CSP（周期同步位置）、CSV（周期同步速度）、CST（周期同步转矩）
位置环更新率：最高 62.5μs（16kHz）
编码器接口：支持增量式编码器（A/B/Z、A+/B+/Z+）
防护等级****：IP20（板卡级）
功能特点：
EtherCAT 从站：无缝集成到 EtherCAT 网络，支持分布式时钟（DC）同步
自动调谐：内置惯量辨识和 PID 自整定功能
电子凸轮：支持电子凸轮轮廓控制
多运动模式：支持点对点、轮廓运动、主从同步
即插即用：Kollmorgen AKD Workbench 软件支持一键配置
编码器仿真：支持模拟量编码器功能，方便调试
性能参数：
速度环带宽：> 200Hz
电流环带宽：> 1kHz
位置精度****：±1 个编码器计数
最大转速：3000 RPM（标准电机）
工作温度：0℃ 至 +45℃（需强制风冷）
MTBF****：> 30,000 小时
材质构成：
外壳：铝合金压铸，表面喷粉处理
功率模块：IGBT 模块
电容：薄膜电容
PCB：FR-4 玻纤板，涂覆三防漆
连接器：插拔式端子
结构特征：
尺寸：约 160mm x 100mm x 40mm
安装方式：DIN 导轨安装
前面板：LED 状态指示灯
接线端子：底部动力端子、编码器端子、通信端子
工作原理：
S20330-SRS 通过 EtherCAT 总线接收上位控制器的 CSP/CSV/CST 指令。内部 DSP 以 62.5μs 周期读取增量式编码器的脉冲，结合电子齿轮比计算出目标位置，经过三环 PID 运算后生成 SVPWM 波形驱动 IGBT 输出电流给电机。
安装要求：
必须安装在金属柜体内，确保散热良好
EtherCAT 通信线使用标准 CAT5e 屏蔽网线
动力线和编码器线分开布线，间距 > 10cm
接地电阻 < 0.1Ω
使用注意事项：
上电前必须确认电机参数已正确下载到驱动器
EtherCAT 网络中必须有主站设备（如 PLC）
不可超过额定电流连续运行
如果报过流故障，检查电机绝缘和动力线是否短路
