描述

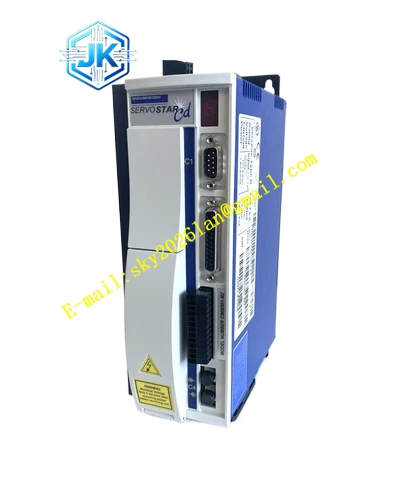

Kollmorgen CB06561
技术规格
- 控制架构： 三环控制（电流环 FOC、速度环、位置环）
- 电流环响应时间： < 50μs
- 速度环分辨率： 16 位
- 速度波动率： ≤ ±0.01%
- 定位精度： ±0.001mm
- 编码器支持： 50000 脉冲/秒高精度编码器，兼容 SSI、BiSS-C、EnDat 2.2 等协议
- 通信接口： EtherCAT、EtherNet/IP、Profinet、SynqNet，支持环形拓扑与冗余通信
- 网络延迟： < 1ms
- I/O 扩展： 24 路数字输入 / 16 路数字输出，支持 PNP/NPN 信号自由配置，兼容 24V DC 工业信号标准
- 安全功能： STO（安全扭矩关断），符合 IEC 61800-5-2 标准，响应时间 < 2ms
- 智能诊断： 内置 200+ 故障诊断规则，可选配振动传感器模块，实时监测电机轴承状态，提前 30 天预警潜在故障
- 自适应陷波滤波器： 自动识别 50Hz-3kHz 机械谐振频率，动态调整控制参数，抑制机床振动
- 电子凸轮与飞剪： 支持多轴同步运动，相位误差 < 1μs
功能特点
- 高精度定位： 位置环集成前馈补偿与摩擦力补偿算法，定位精度达 ±0.001mm，满足晶圆切割、光学元件加工等超精密加工需求
- 快速动态响应： 电流环响应时间 < 50μs，速度波动率 ≤ ±0.01%，适用于高速主轴、飞剪等对速度稳定性要求高的场景
- 多协议通信： 集成 EtherCAT、EtherNet/IP、Profinet、SynqNet 等主流工业以太网协议，支持环形拓扑与冗余通信，网络延迟低于 1ms
- 完善安全功能： 具备 STO 安全扭矩关断功能，响应时间 < 2ms，保障人员与设备安全
- 智能诊断与预测性维护： 内置 200+ 故障诊断规则，可选配振动传感器模块，提前预警潜在故障
- 自适应陷波滤波器： 自动识别机械谐振频率并动态调整控制参数，抑制机床振动
- 电子凸轮与飞剪： 支持多轴同步运动，相位误差 < 1μs
应用场景
- 晶圆传输系统： 驱动直线电机实现纳米级定位，配合真空兼容设计，满足 10⁻⁶Torr 级洁净环境需求
- 五轴联动加工中心： 支持 RTCP（旋转刀具中心点）功能，消除非线性误差，提升曲面加工表面质量
- 协作机器人关节： 集成 24 位绝对值编码器，断电重启后无需回零，缩短生产节拍
- 风电变桨系统： 支持 -40℃ 低温启动，通过 CANopen 与主控系统通信，保障 20 年使用寿命
- 船舶推进器： 内置 IP67 防护与盐雾腐蚀测试，适应海洋环境，MTBF 超 10 万小时
- 包装机械、印刷设备、纺织机械 等工业自动化领域
性能参数
- 电流环响应时间： < 50μs
- 速度环分辨率： 16 位
- 速度波动率： ≤ ±0.01%
- 定位精度： ±0.001mm
- 编码器分辨率： 50000 脉冲/秒
- 网络延迟： < 1ms
- STO 响应时间： < 2ms
- 相位误差（多轴同步）： < 1μs
材质构成
采用高品质电子元器件和工业级 IGBT 功率模块，外壳采用金属材质，确保在恶劣工业环境中的可靠运行。
结构特征
紧凑型设计，支持导轨安装或面板安装，需预留散热空间。
工作原理
驱动器基于三环闭环控制架构运行。电流环采用 FOC（磁场定向控制）算法，电流响应时间 < 50μs，实现电机转矩的毫秒级调节。速度环支持 16 位分辨率的速度闭环控制，速度波动率 ≤ ±0.01%。位置环集成前馈补偿与摩擦力补偿算法，定位精度达 ±0.001mm。驱动器通过工业以太网接口接收上位机的运动指令，内置运动控制器对指令进行预处理和轨迹规划，同时实时监测母线电压、输出电流和模块温度，通过硬件比较器和软件算法双重保护，在故障时快速切断输出并保存故障代码。自适应陷波滤波器自动识别机械谐振频率并动态调整控制参数，抑制机床振动。
安装要求
防护等级为 IP20（标准版），需安装在控制柜内，确保通风良好。可选配 IP67 防护等级，满足户外设备使用需求。安装时需远离高温热源和强电磁干扰源，动力线缆和通信线缆需分开布线。
使用注意事项
上电前确认供电电压与驱动器额定电压一致，检查所有接线端子连接牢固。工作温度需控制在允许范围内，超出范围需降额使用。定期检查散热状况，确保驱动器在允许的温度范围内工作。利用内置智能诊断功能快速定位故障，可选配振动传感器模块进行预测性维护。
