描述

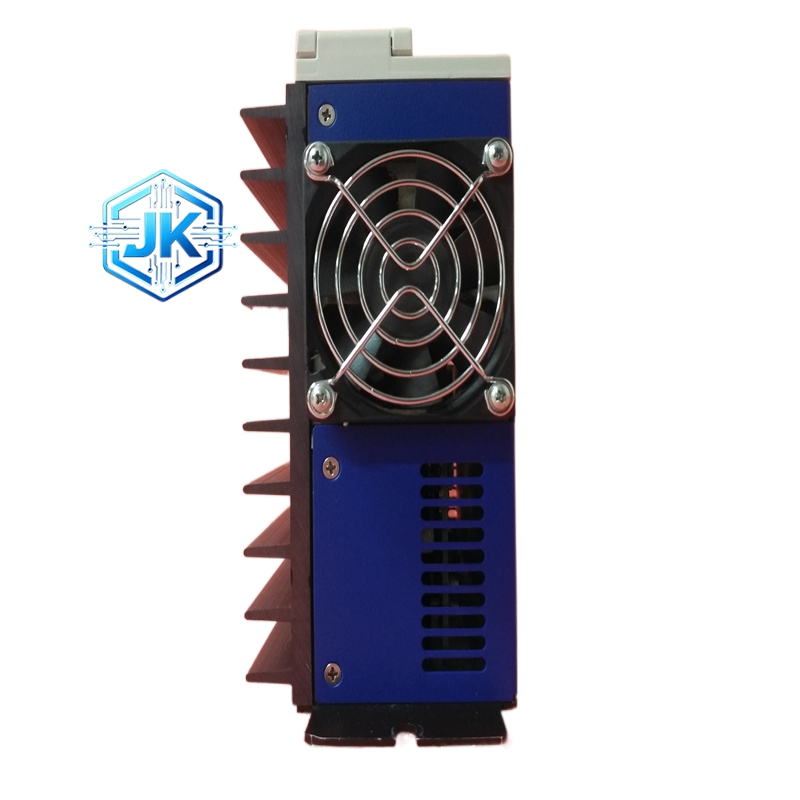

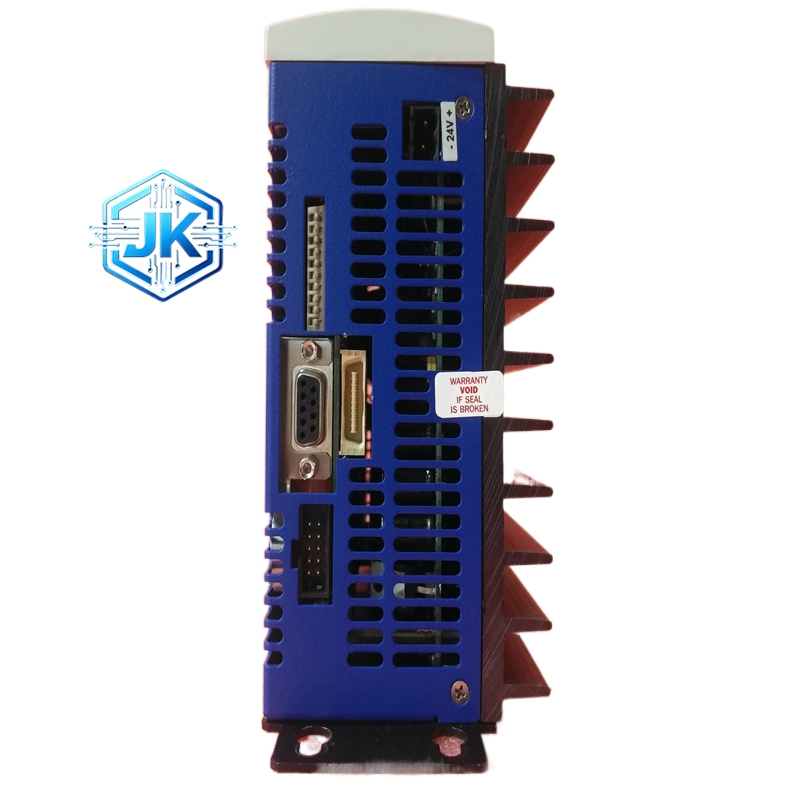

Kollmorgen CB06560 PRD-B040SAIB-62 AKD 伺服驱动器（单轴 40A，Hiperface 编码器接口）
技术规格：
所属系列：AKD 智能伺服驱动器
轴数：单轴（1 Axis）
额定连续电流****：40A RMS
峰值电流：120A RMS（持续 10 秒）
直流母线电压：DC 180V 至 340V
编码器接口：Hiperface DSL 绝对值编码器（支持 128 周期/转）
通信接口：EtherCAT、PROFINET、EtherNet/IP、CANopen
控制模式：位置环、速度环、转矩环
位置环更新率：最高 62.5μs（16kHz）
防护等级：IP20（板卡级）
功能特点：
Hiperface 高速接口：数据传输速率高达 10Mbps，抗干扰能力极强
绝对位置：上电即知位置，无需回原点操作
高精度插补：支持直线插补和圆弧插补，轨迹误差 < ±1 计数
振动抑制：内置自适应陷波滤波器，有效消除机械共振
力矩前馈：支持前馈控制，大幅提升动态响应速度
柔性电子齿轮：支持非整数比电子齿轮，实现复杂同步运动
性能参数：
速度环带宽：> 500Hz
电流环带宽：> 2kHz
位置精度：±1 个编码器计数
速度波动****：< ±0.01%（额定转速下）
转矩响应时间：< 5ms
工作温度：0℃ 至 +45℃
MTBF：> 50,000 小时
材质构成：
外壳：压铸铝合金，表面喷砂阳极氧化
功率模块：IGBT IPM 模块，Trench Field Stop 技术
电容：薄膜电容，耐高压纹波电流
PCB：多层 FR-4，涂覆三防漆
连接器：Hiperface 专用高速连接器，镀金触点
风扇：双滚珠轴承风扇
结构特征：
尺寸：约 145mm x 100mm x 45mm
安装方式：DIN 导轨或面板安装
前面板：4 个 LED 指示灯（Power, Ready, Fault, Warning）
接线端子：底部动力端子、Hiperface 编码器端子、通信端子
散热：强制风冷，底部进风顶部出风
工作原理：
与 CB06551 原理一致。区别在于编码器接口：Hiperface DSL 编码器通过专用的时钟线（CLK+/CLK-）和数据线（DATA+/DATA-）以差分方式高速传输绝对位置数据。AKD 驱动器内部的 Hiperface 解码芯片以 10Mbps 速率读取位置值，经 PID 运算后驱动 IGBT 输出电流。Hiperface 的差分信号使其在强电磁干扰环境下仍能保持极高的通信可靠性。
安装要求：
Hiperface 电缆必须使用 屏蔽双绞线，且屏蔽层必须 360 度端接
CLK+/CLK- 和 DATA+/DATA- 必须严格对应，不可交叉
编码器电缆长度不超过 10 米（超过需加中继器）
动力线和编码器线间距 > 10cm，不可平行敷设
使用注意事项：
Hiperface 编码器不可与 SSI 编码器混用，接口不兼容
如果报编码器通信错误，首先检查 CLK 信号是否正常（用示波器测量）
上电顺序：先上控制电源，再上主电源，最后使能驱动器
不可在带电状态下插拔 Hiperface 电缆
定期检查风扇运行状态，风扇故障会导致过温跳闸
