描述

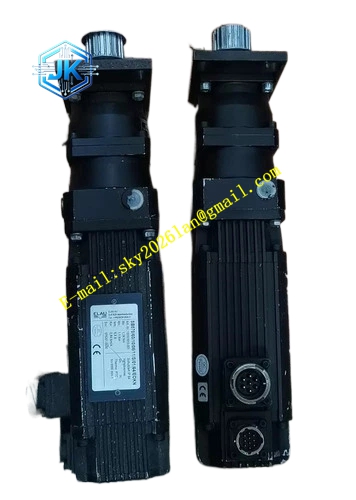

ELAU SB070‑60‑10‑05‑11‑S‑01‑64‑EOKN
技术规格： 法兰尺寸 70mm，额定电压 400VAC，额定转速 6000rpm，最大机械转速 6800rpm，连续堵转扭矩 1.0Nm，峰值扭矩 3.0Nm；旋转变压器位置反馈；轴径 14mm；内置 24V 弹簧式断电抱闸；抱闸静态保持扭矩 1.8Nm；绝缘等级 F 级；防护等级 IP64；工作环境‑20℃~+40℃；净重 2.1kg；侧面 M23 连接器出线。
功能特点： 极低转子惯量，实现极快加减速往复运动；旋转变压器无光学器件，耐粉尘油污冲击，适合恶劣现场；内置断电抱闸实现负载断电静态锁止；定子绕组内置 PTC 热敏电阻温度保护；低齿槽转矩保障高速低速运行平稳；M23 圆形连接器；兼容 PacDrive 全系列伺服驱动单元。
应用场景： 包装机械高速往复工位、印刷高速裁切摆动机构、纺织高速摆动机构、装配自动化快速拾取机构、粉尘油污较重的工业自动化设备伺服轴。
性能参数： 转子转动惯量 0.71kg・cm²，转矩脉动小于 2.5%，热时间常数 23 分钟，支持全部空间姿态安装。
材质构成： 压铸铝合金机壳；叠压硅钢定子铁芯；钕铁硼永磁转子；淬火合金钢输出轴；抱闸耐高温摩擦复合材料；玻纤阻燃 PA 连接器外壳。
结构特征： IM B5 法兰全封闭壳体；电机后端集成弹簧加压断电抱闸组件；后端装配旋转变压器位置检测元件；侧面 M23 电源、反馈连接器；PTC 热敏电阻预埋定子绕组；防尘防油密封结构。
工作原理： 伺服驱动器输出三相正弦交流电通入定子绕组，定子生成旋转磁场带动永磁转子旋转。旋转变压器感应转子实时角度信号，回传伺服驱动器完成三环闭环运算。系统断电时抱闸弹簧压紧摩擦片抱紧输出轴，防止负载位移下坠。PTC 热敏电阻监测绕组温升，温度超限触发驱动器保护停机。
安装要求： 法兰螺栓按照标准扭矩紧固；联轴器同轴偏差小于 0.05mm；壳体周边预留 45mm 散热间隙；抱闸回路使用稳定 24VDC 供电；M23 连接器锁环完全锁紧；动力线缆、反馈线缆分开敷设。
使用注意事项： 抱闸仅用于断电静态保持，禁止作为动态制动使用；搬运安装禁止敲击输出轴；伺服驱动器内部必须正确设置旋转变压器电机参数；不允许电机长时间持续输出峰值扭矩；规避大量油雾、金属粉尘侵入电机壳体；高振动工况定期检查连接器紧固；检修接线端子落实 ESD 防静电操作。
