描述

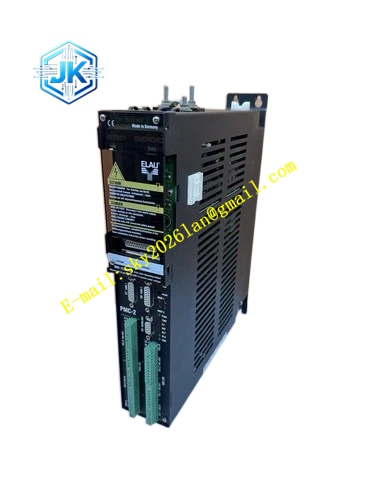

ELAU PMC‑2‑11‑05‑000‑00‑00‑01‑00‑00
技术规格 主供电：三相 AC342‑528V 控制电源：DC24V 额定输出电流：5A 有效值 峰值输出电流：12.5A 有效值 通讯：SERCOS 光纤接口，RS232 调试口 工作温度：0℃~+50℃ 防护等级：IP20 安装方式：DIN35 导轨安装
功能特点 全数字电流、速度、位置闭环控制。兼容多种增量式、绝对值编码器。硬件多重故障保护，故障代码数码管本地显示。支持三种控制模式切换。SERCOS 光纤总线抗干扰能力强。支持外接制动电阻消耗再生能量。支持电机参数自动检测识别。
应用场景 医药包装设备；吹膜设备；老式印刷机械；进口二手自动化产线；多轴同步包装机组。
性能参数 闭环控制响应速度快，负载波动条件下转速稳定。总线断线立刻输出故障报警，不会损坏硬件。参数断电永久保存。
材质构成 铝合金散热底座，阻燃塑料外壳，FR‑4 多层印刷电路板，IGBT 功率器件，光纤收发组件，接线端子，数码显示模块。
结构特征 标准 DIN 导轨立式壳体，背部弹性卡扣。壳体侧边布置主电源、电机动力、24V 电源、IO 接线端子；正面配置数码管、状态指示灯、SERCOS 光纤端口。壳体标签印刷完整型号。
工作原理 三相市电整流为直流母线电压，逆变模块输出三相可调交流电驱动伺服电机。编码器回传位置转速信号，驱动器内部运算单元完成闭环调节，执行 SERCOS 总线下发运动指令。硬件监测回路实时监控电压电流温度，出现故障立刻切断输出并显示故障代码。
安装要求 控制柜 DIN 导轨安装，保留散热空间。强电动力线缆与信号线缆分开铺设。光纤弯曲半径满足器件规格。机柜可靠接地，电机屏蔽线缆单端接地。
使用注意事项 严禁带电插拔接线与光纤。供电电压不得超出额定范围。运行环境温度限定 0‑50℃。静电敏感，检修佩戴防静电手环。
