描述

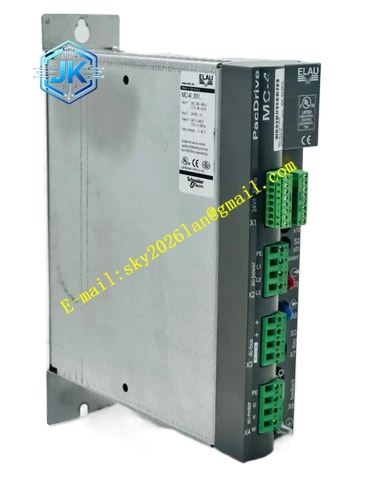

ELAU MC‑4‑11‑01‑400
技术规格 主回路供电：三相 AC 342‑528V 控制电源：DC24V，波动范围‑15%~+25% 额定输出电流：1.5A 有效值 峰值输出电流：3.75A 有效值 输出频率：0‑600Hz 通讯接口：SERCOS 光纤接口，RS232 调试接口 数字 IO：多路数字输入输出端子 安装方式：DIN 导轨卡扣安装 工作温度：0℃~+55℃ 防护等级：IP20 重量：0.42kg
功能特点 内置三环全数字伺服控制算法，电流环采样周期 25μs。支持电机自动识别，上电自动读取电机编码器参数。集成过流、过压、欠压、过热、电机短路硬件保护。SERCOS 光纤总线具备极强抗电磁干扰能力，多轴同步精度高。支持位置模式、速度模式、力矩模式三种工作模式。面板 LED 指示灯直观反馈电源、运行、故障、总线状态。支持固件在线升级，故障代码存储便于设备排查。具备制动能量管理，外接制动电阻实现能耗制动。
应用场景 食品包装机械设备；印刷套色控制系统；贴标机械；灌装设备；烟草加工设备；老式自动化产线多轴同步机构。
性能参数 动态响应带宽高，加减速过程位置跟随误差小。SERCOS 总线周期最小 250μs。故障状态实时上传至上位控制器。断电后故障报警代码保持存储。
材质构成 铝合金散热壳体，阻燃 ABS 面板，FR‑4 多层工业电路板，光纤收发模块，功率 IGBT 功率器件，镀金接线端子，状态 LED 指示灯组。
结构特征 立式紧凑型壳体，背部配备 DIN35 导轨弹性卡扣。壳体正面布置状态指示灯、复位按键；侧面分布主电源端子、电机动力端子、24V 控制电源端子、IO 接线端子、SERCOS 光纤接口、调试串口。壳体外侧印刷完整型号标识。
工作原理 三相交流电接入驱动器主回路，内部整流电路转换为直流母线电压，IGBT 逆变输出三相交流电驱动伺服电机。编码器实时反馈电机转子位置与转速，驱动器内部芯片完成三环闭环运算，接收 SERCOS 总线下发运动指令，实时调整输出电压电流，精准控制电机动作。硬件检测回路持续监测电压、电流、温度参数，异常立刻触发保护停机并输出故障信号。
安装要求 驱动器卡装控制柜标准 DIN35 导轨，上下预留不少于 10mm 散热空间。动力线缆与信号线缆分开布线，间距大于 20cm。SERCOS 光纤弯曲半径严格大于光纤最小弯曲半径。24V 控制电源选用纹波小于 120mV 工业直流电源。控制柜可靠保护接地。电机动力线缆使用屏蔽电缆，屏蔽层机柜侧单端接地。
使用注意事项 禁止带电插拔 SERCOS 光纤接头与接线端子。主回路供电电压不可超出 342‑528V 区间。工作环境温度不能超过 0‑55℃。制动电阻参数严格匹配本型号规格。驱动器不可暴露在粉尘、腐蚀性气体环境。静电敏感，维修操作佩戴防静电手环。
