描述

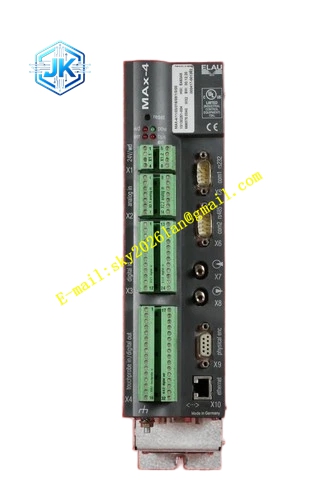

ELAU MAX‑4‑11‑03‑016‑08‑1‑0‑00
技术规格 供电电源：DC24V 程序内存：16MB 最大控制伺服轴数：8 轴 通讯接口：SERCOS 光纤接口、RS232 调试接口、PROFIBUS‑DP IO 扩展：基础 IO 接口，删减部分扩展 IO 通道 硬件看门狗：独立硬件看门狗 工作温度：0℃~+50℃ 防护等级：IP20 安装方式：DIN35 机架插装式
功能特点 VxWorks 硬实时操作系统，完成 PLC 逻辑与多轴运动控制。SERCOS 光纤总线实现微秒级多轴同步。支持电子凸轮、电子齿轮、飞剪等标准运动工艺。PROFIBUS‑DP 总线对接上位控制系统。故障日志本地存储，记录完整报警信息。面板 LED 反馈电源、运行、总线、故障状态。硬件看门狗程序异常自动复位。支持固件版本升级。
应用场景 简易包装机械设备；小型贴标机组；老式印刷辅助设备；IO 点数需求较少进口自动化产线。
性能参数 SERCOS 总线最小周期 250μs，多轴同步精度高。程序、故障日志断电保存。总线故障实时输出报警信号。
材质构成 铝合金金属壳体，FR‑4 多层主控电路板，光纤收发器件，闪存存储芯片，镀金背板连接器，接线端子，LED 状态指示灯组。
结构特征 机架插卡式结构，后端金手指对接系统背板总线。正面布置 SERCOS 光纤接口、PROFIBUS‑DP、RS232 调试口、状态指示灯；侧面布置电源、基础 IO 接线端子。外壳铭牌印刷完整型号 MAX‑4‑11‑03‑016‑08‑1‑0‑00。
工作原理 控制器处理器并行执行逻辑程序与运动算法，运动指令经由 SERCOS 光纤下发伺服驱动器。采集基础 IO 信号参与设备流程逻辑，接收驱动器回传故障状态信息，完成整机设备控制。硬件看门狗持续监控程序运行状态。
安装要求 板卡完全插入机架插槽锁紧固定螺丝。通讯光纤禁止小半径弯折。控制柜可靠接地。动力线缆与信号线缆分开布线。24V 供电电源输出稳定。
使用注意事项 禁止带电插拔板卡、光纤接头。修改下载程序确认工艺安全。工作环境温度 0‑50℃。检修操作佩戴防静电手环。
