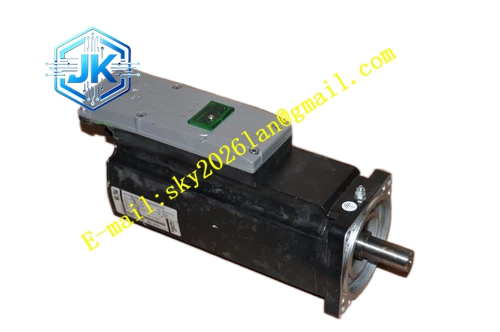

ELAU ISH100‑30044‑0‑0‑00‑0‑00‑01‑00
技术规格 法兰规格：100mm 方形法兰 额定转速：3000rpm 额定扭矩：44Nm 适配驱动：400V 等级 ELAU 伺服驱动器 编码器：绝对值编码器 内置部件：电磁断电抱闸制动器 防护等级：IP65 工作温度：‑20℃~+40℃ 安装方式：法兰端面固定安装
功能特点 大额定扭矩输出，过载能力强，适配重型负载。内置电磁抱闸，断电锁止输出轴，防止负载坠落。绝对值编码器上电直接读取轴位置，无需原点回零。转子惯量优化，兼顾大扭矩与动态响应。定子绕组耐热等级高，长时间连续运行温升可控。IP65 防护等级，适应控制柜内部油污粉尘环境。
应用场景 大型包装设备升降机构；重型物料搬运轴；灌装设备压盖执行机构；需要断电位置保持的重型自动化设备。
性能参数 抱闸静态制动力矩充足，断电可靠锁止负载。绝对值位置信息断电保存。负载波动工况转速输出平稳。抱闸只支持静态锁止，不可用于动态制动。
材质构成 铝合金电机外壳，硅钢片定子铁芯，高能量钕铁硼永磁转子，绝对值编码器组件，电磁抱闸摩擦组件，橡胶密封垫圈，加粗金属输出轴。
结构特征 100mm 方形大法兰结构，输出轴配置标准键槽。电机尾部两组独立圆形接插件，分别负责电机动力供电、编码器与抱闸信号传输。内置抱闸使得整机轴向长度大于同型号无抱闸版本。外壳铭牌印刷完整型号 ISH100‑30044‑0‑0‑00‑0‑00‑01‑00。
工作原理 伺服驱动器输出三相交流电送入电机定子绕组，生成旋转磁场驱动永磁转子旋转。尾部绝对值编码器采集转子角度转速，反馈伺服驱动器完成闭环位置速度控制。断电状态抱闸弹簧压紧摩擦片锁死电机轴；抱闸线圈通电之后释放摩擦片，电机轴自由运转。
安装要求 法兰固定螺丝锁紧力矩严格遵循铭牌规格。联轴器安装保证负载与电机输出轴高精度对中。动力线缆、编码器抱闸控制线使用屏蔽线缆，接插件完全锁紧。抱闸供电电压严格匹配电机铭牌参数。
使用注意事项 抱闸不可用作运行过程动态制动，仅用于断电静态保持。禁止敲击电机输出轴。运行环境温度维持‑20℃~+40℃区间。接插件做好防油污防潮防护。
