描述
ELAU MC‑4‑11‑03‑400
技术规格 主回路供电：三相 AC342‑528V 控制电源：DC24V，‑15%~+25% 额定输出电流：3A 有效值 峰值输出电流：7.5A 有效值 输出频率：0‑600Hz 通讯接口：SERCOS 光纤，RS232 调试口 数字 IO：多路可编程输入输出 工作温度：0℃~+55℃ 防护等级：IP20 重量：0.45kg
功能特点 全数字三环闭环控制，电流环采样周期 25μs。支持伺服电机自动参数识别。硬件全套保护：过流、过压、欠压、过热、电机短路、编码器故障。SERCOS 光纤总线抗干扰能力强，多轴同步精度高。支持位置、速度、力矩三种控制模式。面板 LED 显示运行故障状态。支持固件升级，故障日志存储。支持外接制动电阻消耗再生能量。
应用场景 贴标机械；小型灌装设备；印刷辅助机构；医药包装设备；多轴小型自动化产线。
性能参数 动态响应快，负载波动条件下控制稳定。SERCOS 总线最小通讯周期 250μs。故障报警信息断电保存。
材质构成 铝合金散热壳体，阻燃 ABS 面板，FR‑4 多层电路板，IGBT 功率模块，光纤收发器件，螺丝锁紧接线端子，LED 指示灯组。

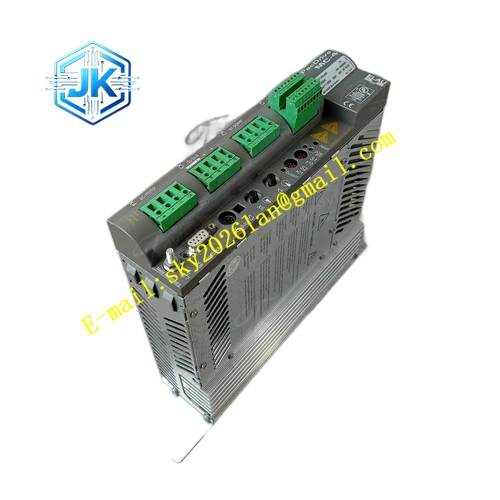

结构特征 DIN 导轨立式壳体，背部弹性卡扣。壳体侧面排布主电源端子、电机动力端子、24V 控制端子、IO 接线端子；正面配置状态 LED、复位按键、SERCOS 光纤接口、RS232 调试口。外壳印刷完整型号标识。
工作原理 三相交流电整流得到直流母线电压，IGBT 逆变输出三相可调交流电驱动伺服电机。编码器回传电机位置转速信号，驱动器内部运算单元完成三环闭环调节，执行 SERCOS 总线下发运动指令。硬件检测回路实时监控运行参数，异常触发硬件保护停机。
安装要求 卡装控制柜 DIN35 导轨，上下预留 10mm 散热间隙。动力线缆与信号线缆分开布线。SERCOS 光纤避免小半径弯折。24V 控制电源纹波小于 120mV。机柜可靠接地，电机屏蔽线缆单端接地。
使用注意事项 禁止带电插拔接线端子和光纤接头。主回路电压不可超出 342‑528V。工作环境温度 0‑55℃。制动电阻规格和型号匹配。禁止暴露在粉尘腐蚀性气体。检修做好静电防护。
