描述

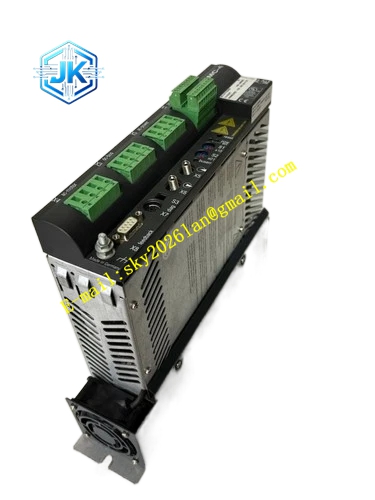

ELAU MC‑4‑11‑10‑400
技术规格 主回路供电：三相 AC342‑528V 控制电源：DC24V，‑15%~+25% 额定输出电流：10A 有效值 峰值输出电流：25A 有效值 输出频率：0‑600Hz 通讯接口：SERCOS 光纤，RS232 调试口 数字 IO：多路可编程输入输出 工作温度：0℃~+55℃ 防护等级：IP20 重量：0.55kg
功能特点 三环闭环控制，电流环采样周期 25μs。自动识别伺服电机编码器参数。全套硬件保护：过流、过压、欠压、过热、电机短路、编码器故障。SERCOS 光纤总线抗干扰，多轴同步精度优异。支持位置、速度、力矩三种控制模式。面板 LED 显示运行与故障状态。支持固件升级，故障代码本地存储。可外接制动电阻处理回馈能量。
应用场景 高速灌装生产线；大型包装机械；印刷套色设备；薄膜拉伸设备；物料搬运自动化机构。
性能参数 动态响应性能优异，高速加减速工况跟随误差低。SERCOS 总线最小周期 250μs。故障信息断电保存。
材质构成 铝合金散热壳体，阻燃 ABS 面板，FR‑4 工业电路板，IGBT 功率模块，光纤收发组件，镀金螺丝接线端子，LED 状态指示灯阵列。
结构特征 DIN 导轨立式紧凑型壳体，背部弹性卡扣。壳体侧面排布主电源端子、电机动力端子、24V 控制端子、IO 端子；正面配置状态 LED、复位按键、SERCOS 光纤接口、RS232 调试口。外壳印刷完整型号标识。
工作原理 三相交流电整流转换为直流母线电压，IGBT 逆变输出三相交流电驱动伺服电机。编码器回传电机位置转速信号，驱动器内部芯片完成三环闭环运算，执行 SERCOS 总线下发运动指令。硬件检测回路持续监测运行参数，异常立刻切断输出并输出故障信号。
安装要求 卡装控制柜 DIN35 导轨，上下预留 10mm 散热间隙。动力线缆和信号线缆分开布线。SERCOS 光纤不可小角度弯折。24V 控制电源纹波控制在 120mV 以内。机柜可靠接地，电机屏蔽线缆机柜侧单端接地。
使用注意事项 禁止带电插拔接线端子和光纤接头。主回路电压不可超出 342‑528V。工作环境温度 0‑55℃。制动电阻参数严格匹配型号。禁止暴露于粉尘腐蚀性气体。维修操作做好静电防护。
