描述
Vibro-Meter IOCT16T
技术规格 通道数量 16 路完全隔离模拟输入通道；支持传感器类型：2 线 / 3 线 / 4 线 Pt100、Pt1000、Ni100、Cu10 热电阻；J、K、T、E、R、S、B、N、C 分度号热电偶；0-1V、0-10V 直流电压、电位计信号；通道间隔离，通道对背板总线隔离；采样速率高，支持动态温度采集；每通道支持 4 组独立报警设定点；背板总线与 VM600 主机通信；前面板双色 LED 通道状态指示。
功能特点 16 路通道完全独立配置，每一路通道可单独选择接入热电阻或者热电偶，适配现场不同类型温度传感器；通道到通道、通道到系统背板全电气隔离，抑制不同测点之间的串扰干扰；硬件断线检测，识别传感器线缆断路、短路故障；每通道可独立设置多级报警阈值，包含预报警、危险报警；报警触发后驱动继电器输出告警信号；面板 LED 直观显示通道正常、告警、故障状态；采集温度数据、故障事件通过背板总线上传至 VibroSight 软件，存储温度历史趋势曲线；支持在线通道参数配置，无需硬件改动；宽温硬件设计，适配工业控制柜高温环境。
应用场景 汽轮发电机组轴承、轴瓦、润滑油温度监测；燃气轮机燃烧室、叶片、轴承温度采集；大型压缩机、风机轴承温度监测；电机定子绕组、轴承温度在线监测；空分装置大型机组多点温度采集；船舶动力透平机组温度监测系统。
性能参数 工作温度 0℃至 70℃；存储温度 – 40℃至 85℃；相对湿度 10%~90% 无凝露；测量精度典型优于 ±0.1% 满量程；绝缘耐压 1500VAC；满足 API670 旋转机械监测设备标准；EMC 满足 IEC61000 工业电磁兼容标准。
材质构成 模块外壳采用 UL94 V0 阻燃工程塑料；PCB 基板玻纤环氧树脂覆铜板；信号端子黄铜镀镍；背板连接器镀金铜合金；板载信号调理、AD 转换芯片为工业宽温器件；板卡喷涂三防涂层，耐受潮湿、粉尘环境。

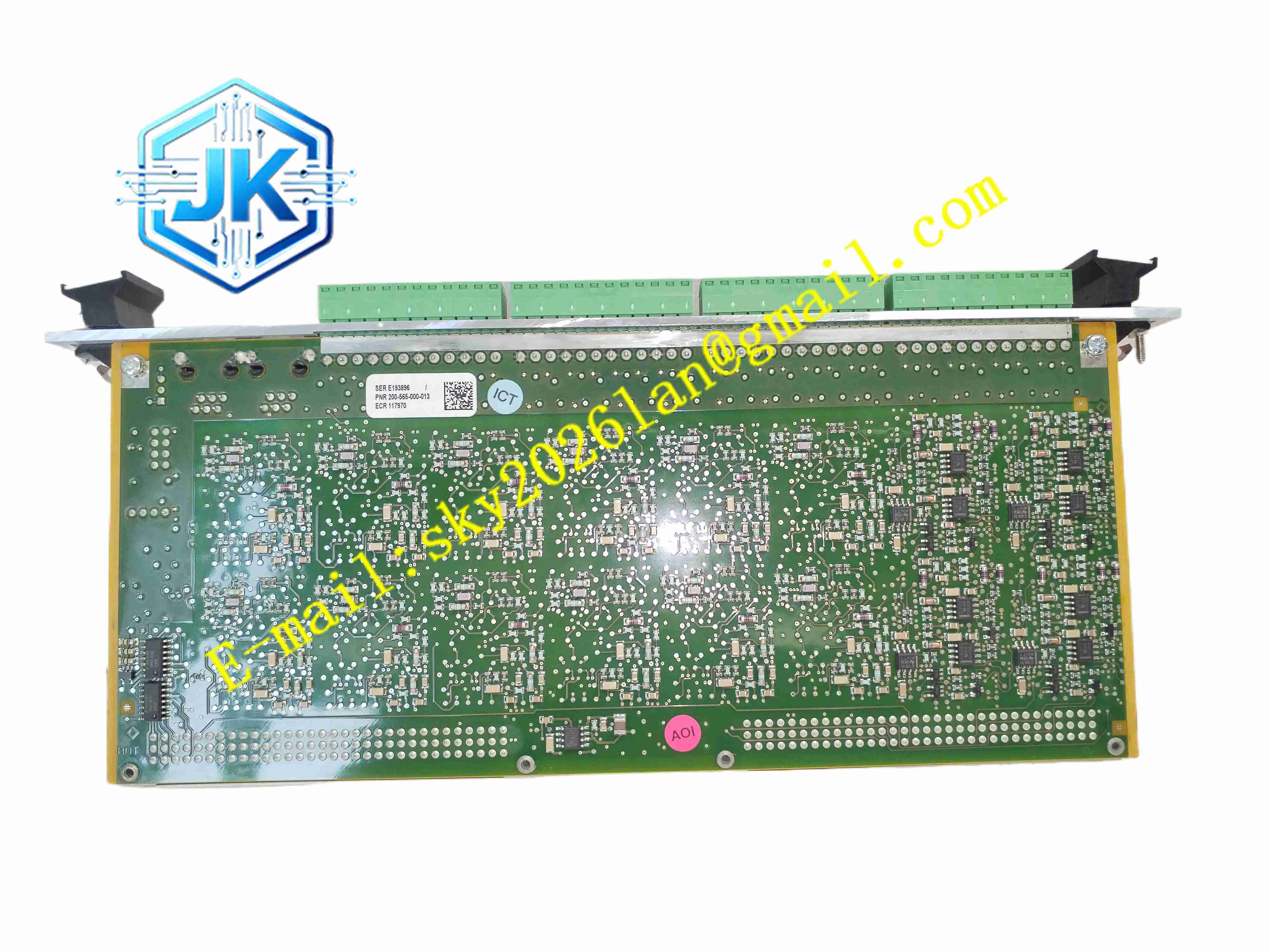

结构特征 机架插件式结构，适配 VM600 机架插槽；前面板布置 16 路通道 LED 指示灯与信号输入端子；后端为屏蔽背板总线连接器；内部电路板信号分区布局，模拟测温信号与数字总线信号物理分隔；模块两侧金属卡扣，用于固定在机架插槽。
工作原理 外部热电阻、热电偶传感器接入模块通道端子。模块内部信号调理电路采集传感器信号，完成冷端补偿（热电偶）、线路电阻补偿（热电阻），送入高速 AD 转换器，转换为数字温度值。模块将实测温度与预设多级报警阈值对比，温度超限后触发报警输出。模块持续监测传感器回路，识别断线短路故障。温度数值、故障事件通过背板总线传输至 VM600 系统主机，上位软件存储温度趋势曲线，实现长期设备状态分析。
安装要求 模块安装于 VM600 标准机架，安装前切断机架电源。温度传感器线缆选用屏蔽补偿导线，热电偶必须使用对应分度号补偿电缆。屏蔽线缆单点接地，远离动力电缆。接线区分不同传感器类型，端子紧固到位。上电后在 VM600 软件配置传感器类型、量程、报警阈值。
使用注意事项 热电偶补偿导线不可混用分度号，否则造成巨大测温偏差；热电阻优先采用 3 线或者 4 线接线，消除导线电阻带来测量误差；定期校验测温精度；模块更换必须断电；传感器线缆不可和振动信号电缆、动力电缆同槽近距离敷设。
