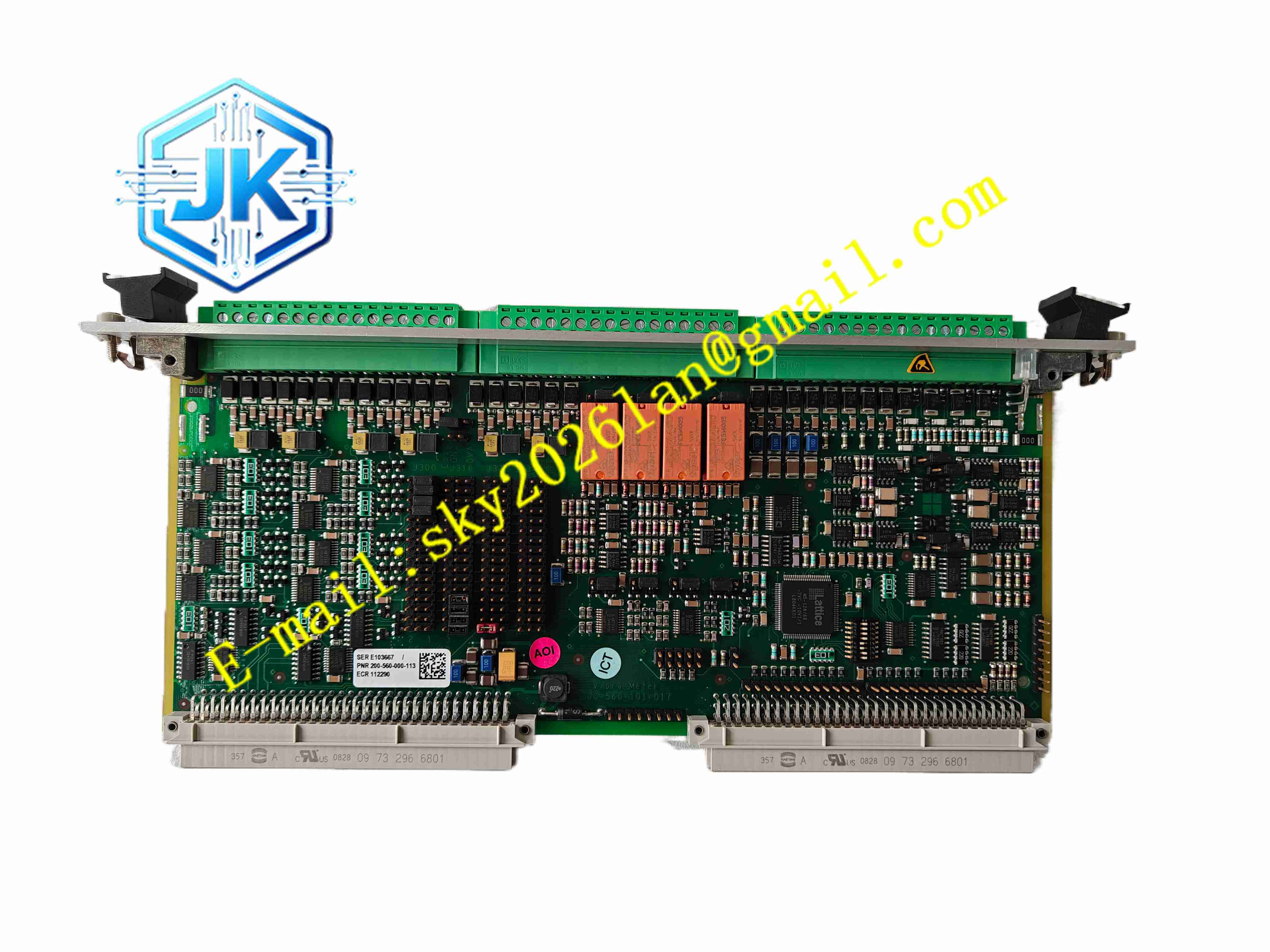

Vibro-Meter IOC4T 200-560-000-1130
技术规格 动态输入通道 4 路，支持电涡流、速度、加速度传感器；配套 2 路键相转速采集通道；支持传感器电源供电；每通道内置传感器断线、短路硬件检测；板载 BNC 接口输出原始缓冲动态信号；支持 4-20mA 模拟量输出；独立继电器告警、危险停机输出；背板 VME 总线与 MPC4 板卡通信；支持 2oo3 三取二保护表决逻辑；端子适配导线截面积≤1.5mm²。
功能特点 4 路独立动态信号采集通道，兼容多种旋转机械传感器，可同时采集轴振动、轴位移、轴承振动信号；2 路独立键相转速通道，采集机组转速、相位信号，用于振动频谱分析与转子动平衡计算；硬件回路实时监测传感器供电回路，传感器线缆断线、短路时立刻触发故障告警；板卡 BNC 接口输出缓冲原始振动信号，可直接外接测试仪器，捕捉机组故障瞬态波形，便于故障溯源；支持 4-20mA 标准模拟信号输出，将振动幅值、转速值送入 DCS 系统，实现全厂监控系统数据互通；独立继电器硬接点输出，告警、危险停机回路硬件独立，不依赖软件，满足机组紧急停机安全要求；与 MPC4 板卡配合实现 2oo3 硬件表决保护逻辑，降低保护误动作、拒动作概率；前面板 LED 指示灯直观显示通道正常、告警、危险、传感器故障状态；支持通道参数在线组态，可设置传感器灵敏度、量程、报警阈值。
应用场景 火力发电厂汽轮机、燃气轮机轴系振动保护；石油化工大型离心压缩机、透平膨胀机机组保护；钢铁厂大型引风机、轴流风机状态监测与保护；海上油气平台透平动力机组；空分装置大型空压机；水电站水轮发电机组轴位移、振动监测保护。
性能参数 工作环境温度 0℃至 60℃；存储温度 – 40℃至 85℃；相对湿度 5%~95% 无凝露；绝缘耐压 1500VAC；满足 API670 第五版标准；EMC 电磁兼容符合 IEC61000 工业标准；继电器触点容量满足机组保护回路负载要求；抗振动冲击满足旋转机械控制柜设备规范。
材质构成 PCB 基板为玻纤环氧树脂覆铜板；接线端子黄铜镀镍；BNC 同轴连接器镀金铜合金；背板 VME 连接器镀金触点；内部信号调理、运算芯片选用工业宽温元器件；密封工业继电器用于保护输出回路；PCB 板喷涂三防涂层，抵御控制柜潮湿、粉尘侵蚀；前面板为 UL94 V0 阻燃工程塑料。
结构特征 标准 VME 机架插件式板卡，适配 VM600 标准 ABE 机架插槽；前面板布置双色 LED 状态指示灯、BNC 原始信号输出接口、接线端子；后端屏蔽 VME 背板总线连接器；电路板内部模拟微弱振动信号区、数字总线区、继电器功率输出区物理分区，降低数字噪声对振动微弱信号的干扰；板卡两侧配置金属锁紧卡扣，推入机架插槽后锁紧固定。
工作原理 现场电涡流、振动传感器、键相探头采集机组振动、位移、转速信号送入 IOC4T 端子。模块内部信号调理电路完成信号放大、滤波，一路信号送入 BNC 接口输出原始波形，另一路通过背板 VME 总线传输至 MPC4 处理板。MPC4 实时计算振动幅值，对比预设报警阈值，超限后下发保护指令至 IOC4T，驱动继电器触点动作，输出硬接点停机信号接入 ESD 系统。模块持续监测传感器供电回路，识别断线、短路故障，故障信息通过背板总线上传至 VM600 系统，在上位 VibroSight 软件显示报警信息。4-20mA 模拟输出回路将测量值转换为标准工业信号，送入 DCS 系统实现全厂监控。
安装要求 板卡安装在 VM600 配套机架指定插槽，安装作业前切断机架全部供电电源。振动传感器线缆使用专用低噪声屏蔽电缆，屏蔽层在控制柜单点接地，禁止两端接地形成地环路。信号线远离变频器、大功率电机动力电缆，分开线槽敷设。接线严格区分动态输入、键相输入、继电器输出回路，端子紧固到位。上电后在 VM600 组态软件设置传感器灵敏度、量程、报警阈值，完成通道校验。安装完成锁紧板卡两侧卡扣，确认背板连接器完全接触。
使用注意事项 禁止带电插拔 IOC4T 板卡，带电插拔损坏 VME 总线接口，造成板卡永久损坏；继电器停机回路不可超出触点额定负载，防止触点烧蚀，造成保护失效；BNC 接口闲置时安装防尘帽，防止粉尘污染同轴接口；传感器低噪声电缆不可过度弯折挤压，避免引入额外噪声；定期校验通道采集精度，核对传感器灵敏度参数；更换板卡必须断电操作，更换备件后重新下载组态参数，校验全部通道与保护逻辑。
