描述

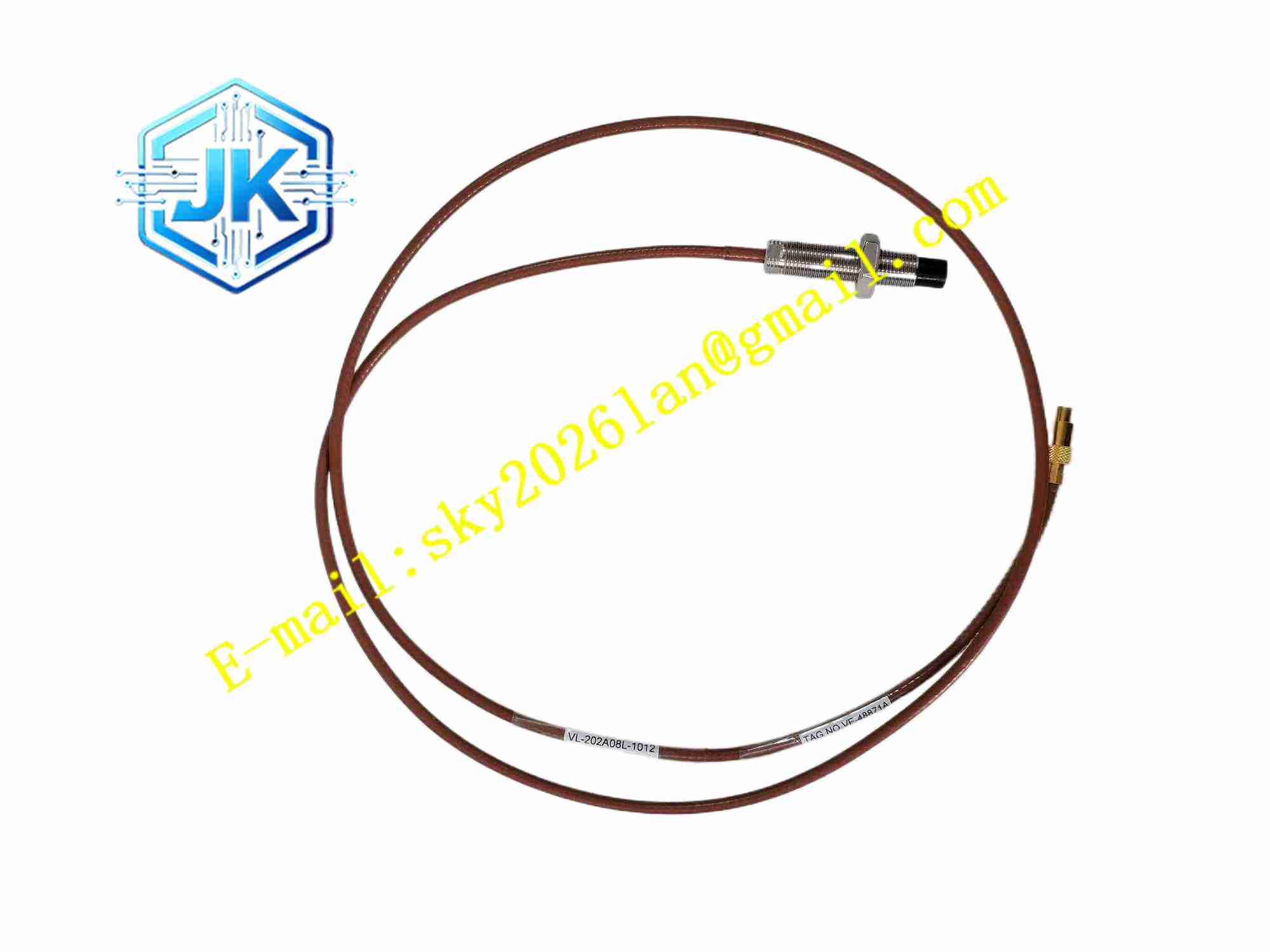

SHINKAWA VL-202A08L-1012
技术规格 探头螺纹规格 M8；安装推荐拧紧力矩 9.8N・m；该型号配套线缆总长度 10 米；测量原理为电涡流非接触测量；适配 SHINKAWA 原厂前置驱动器；支持防爆区域选型；探头本体耐温能力适配轴承箱高温环境。
功能特点 非接触测量方式，探头和转子表面无物理接触，不存在机械磨损；高精度采集转子表面微米级位移变化；耐高温结构，能够安装在机组高温轴承箱内部；探头和线缆具备耐油、耐水汽能力，适应轴承箱润滑油环境；可以直接配套 VM-5 系列各类 TSI 监测卡件使用。
应用场景 火力、燃气汽轮机轴径向振动、轴向位移在线监测；化工离心压缩机转子间隙监测；大型风机、工业泵转子轴振监测；电厂、石化工厂旋转机械 TSI 系统测量前端传感器。
性能参数 位移测量分辨率达到微米级别；配套前置器之后具备固定线性测量区间；传感器长期温漂低，适合全年不间断连续在线监测；抗润滑油、水汽污染，在轴承箱油雾环境保持信号稳定。
材质构成 探头主体为 316 不锈钢；探头端面保护层为耐高温绝缘陶瓷；线缆外层护套为氟树脂耐油材质；线缆内部屏蔽层为编织铜网；线缆内部信号芯线为镀银铜丝。
结构特征 圆柱形金属探头本体，外部带有 M8 外螺纹，用于轴承座安装孔固定；探头尾部连接耐油屏蔽延长电缆；线缆末端接头用于接入前置放大器；线缆表面印刷型号、序列号黄色标识标签，便于设备台账管理。
工作原理 前置放大器向探头内部线圈输送高频交变电流，线圈产生高频交变磁场。磁场靠近金属转子表面时，转子金属表层产生感应电涡流。涡流损耗大小随探头端面与转子靶面间隙距离变化，前置放大器检测线圈等效阻抗变化，将间隙距离转化为对应的电压信号，送入 TSI 监测模块，完成转子位移采集计算。
安装要求 探头通过 M8 螺纹固定在轴承座预留安装孔，严格按照推荐扭矩锁紧，不可超力矩挤压损坏探头陶瓷端面；探头端面和转子靶面必须保持在传感器规定线性区间内；电缆走线避开高温管道、尖锐金属棱角；线缆屏蔽层单点接地，多点接地会引入共模干扰；探头靶面金属材质，必须和传感器出厂标定材质保持一致。
使用注意事项 安装施工过程严禁磕碰探头前端陶瓷端面，陶瓷破损会造成传感器失效；线缆最小弯折半径不可小于厂家规定数值，避免内部屏蔽铜网断裂；机组运行过程中，不允许直接拆卸探头；传感器线缆禁止和大功率动力电缆同管敷设；探头安装完成后，必须做静态间隙标定，确认工作在线性区间。
