描述

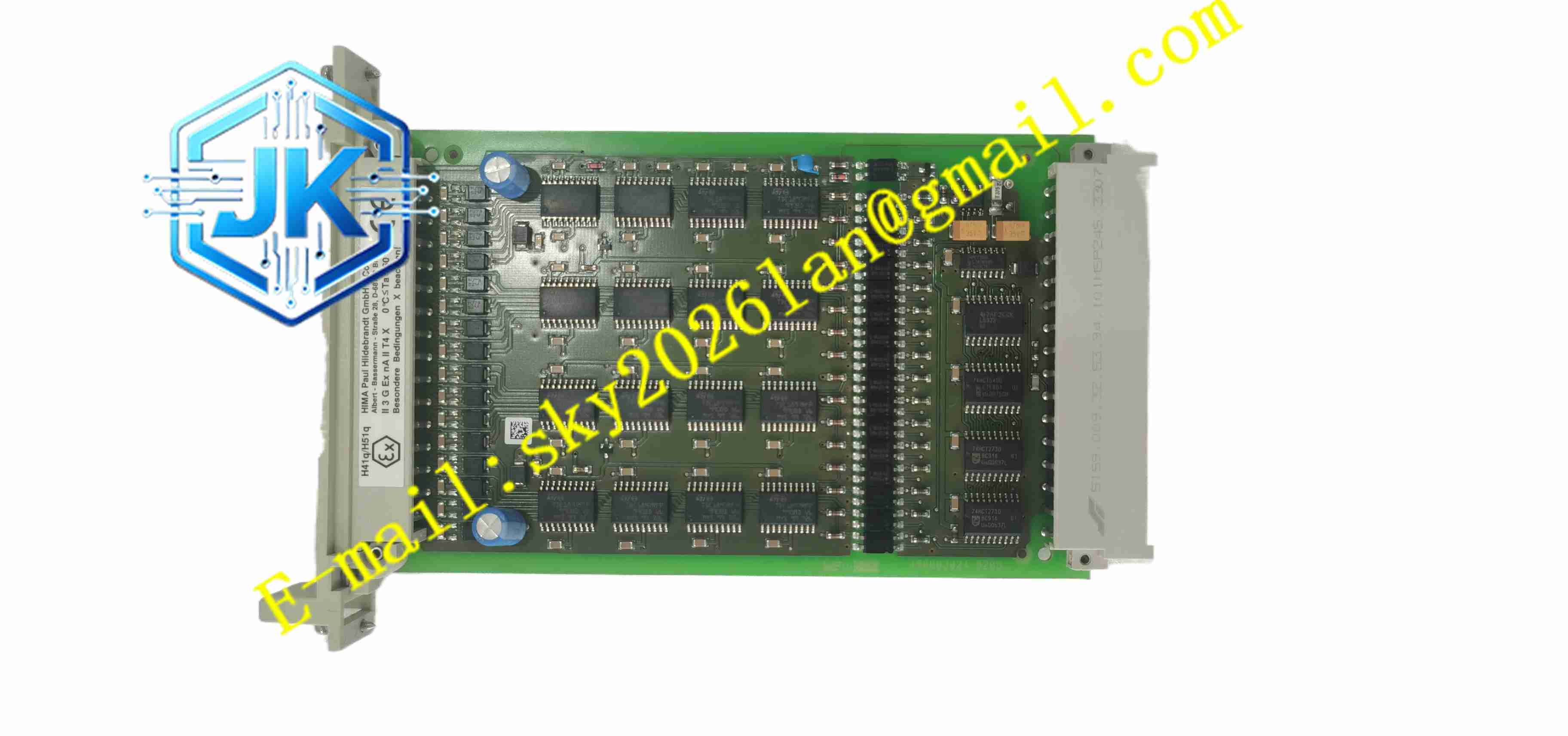

NOVOTRON ND32-5610 SPSV 3.2 92A8100263
技术规格 板卡型号：ND32-5610，固件版本 SPSV3.2，物料编号 92A8100263 适配驱动器系列：NOVODRIVE ND32 额定输入电压：三相 400VAC，允许波动 ±10% 输入频率：50/60Hz 直流母线额定电压：560VDC 过压关断阈值：720VDC 欠压关断阈值：200VDC 控制回路：电流环、速度环、位置环三闭环控制 反馈接口：增量编码器、绝对值编码器接口 通信接口：CANopen 总线，模拟量 ±10V 指令接口 外部供电：24VDC±15%，外部稳压电源供给 工作温度：0℃ ~ +55℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90%，无凝露 安装形式：驱动器机架内部板卡，螺钉固定 防护等级：IP00，内置在伺服驱动器金属外壳内
功能特点 完成伺服三闭环控制算法运算，实时输出 PWM 驱动信号控制 IGBT 功率模块。 采集电机编码器反馈信号，计算电机转子位置、转速。 CANopen 工业总线通信，接收上位 PLC 运动指令，回传驱动器状态、报警代码。 模拟量指令输入，支持 ±10V 速度或者转矩指令给定。 内置完整故障诊断体系，监测过流、过压、欠压、过热、编码器断线、电机接地故障。 固件 SPSV3.2 版本内置运动控制功能块，支持点位运动、电子齿轮同步控制。 硬件保护电路，发生故障快速封锁 PWM 输出，保护功率器件与电机。 支持自动电机辨识，自动识别电机参数，完成控制环自整定。 实时采集母线电压、输出电流、板卡温度。 支持参数本地存储，断电后参数不丢失。
应用场景 数控加工中心伺服进给驱动，金属冲压成型设备，自动化装配生产线，包装机械多轴同步系统，龙门机械手，激光切割设备，纺织高速卷绕设备。
性能参数 控制环路响应速度快，动态响应带宽高。 电流环采样精度高，电机转矩输出平稳，转矩脉动低。 故障检测响应速度快，故障发生瞬间封锁驱动输出。 总线通信实时性强，多轴同步控制同步误差极小。 板卡长期连续运行稳定，适配设备 24 小时生产工况。 电机辨识算法精准，自动优化伺服控制参数。
材质构成 PCB 基板：多层 FR4 玻纤环氧树脂印制电路板，带三防涂覆层。 核心元器件：32 位运动控制 DSP 芯片，FPGA 逻辑芯片，IGBT 驱动光耦，编码器接收芯片，CAN 收发器，电源管理芯片，采样电阻，浪涌抑制器件。 连接器：镀金塑料插座，用于功率模块、编码器、总线端子连接。 固定件：金属定位柱，不锈钢紧固螺钉。
结构特征 长方形 PCB 板，集成于 ND32 伺服驱动器金属壳体内部。 电路板分区布局，分为 DSP 运算区域、编码器信号采集区域、IGBT 驱动区域、电源供电区域。 板卡多路接插件，分别连接功率单元、编码器、外部控制端子。 板载温度传感器监测板卡芯片温升。 强弱电信号分区布线，隔离高压功率回路与低压控制回路，减少电磁干扰。
工作原理 外部 24VDC 控制电源给 ND32-5610 控制板供电，上电加载 SPSV3.2 固件，执行自检程序。上位 PLC 通过 CANopen 总线或者模拟通道下发运动指令。板卡 DSP 读取编码器反馈信号，获取电机实时位置与转速，运行三闭环控制算法，计算输出 PWM 脉冲信号，通过驱动光耦隔离驱动 IGBT 功率模块，输出三相交变电流驱动伺服电机。板卡持续采集母线电压、输出电流、板卡温度，一旦检测到过流、过压、过热、编码器断线故障，立即封锁 PWM 输出，存储故障代码，并且向上位控制系统发送报警信号。电机参数自辨识功能运行时，自动向电机注入测试信号，识别电机电感、电阻等参数，自动整定控制环增益。
安装要求 伺服驱动器整机断电，直流母线充分放电之后再拆装该板卡。 对齐板卡接插件，平稳插接，拧紧固定螺钉。 核对所有线缆端子定义，编码器线缆、总线线缆、功率驱动线缆正确接入板卡插座。 使用 NOVOTRON 配套调试软件，读取固件版本，完成电机辨识与参数整定。 伺服驱动器柜体可靠接地，接地电阻符合工业标准。 编码器线缆采用屏蔽双绞线，屏蔽层单端接地。 驱动器柜体预留散热空间，强制风冷散热。 接线完成上电，空载测试电机运行，验证位置、速度控制性能。
使用注意事项 拆装前必须等待直流母线电容放电完毕，高压残留会造成触电危险。 操作佩戴防静电手环，静电损坏 DSP、FPGA 芯片。 禁止板卡带电插拔外部编码器、总线插头。 固件版本 SPSV3.2 不可随意刷写其他版本固件，会造成功能异常。 定期检查板卡接插件有无松动、积尘。 出现故障报警，先查看故障代码，排查电机、线缆，再检查控制板。 不可在超出额定温湿度环境运行板卡。
