描述

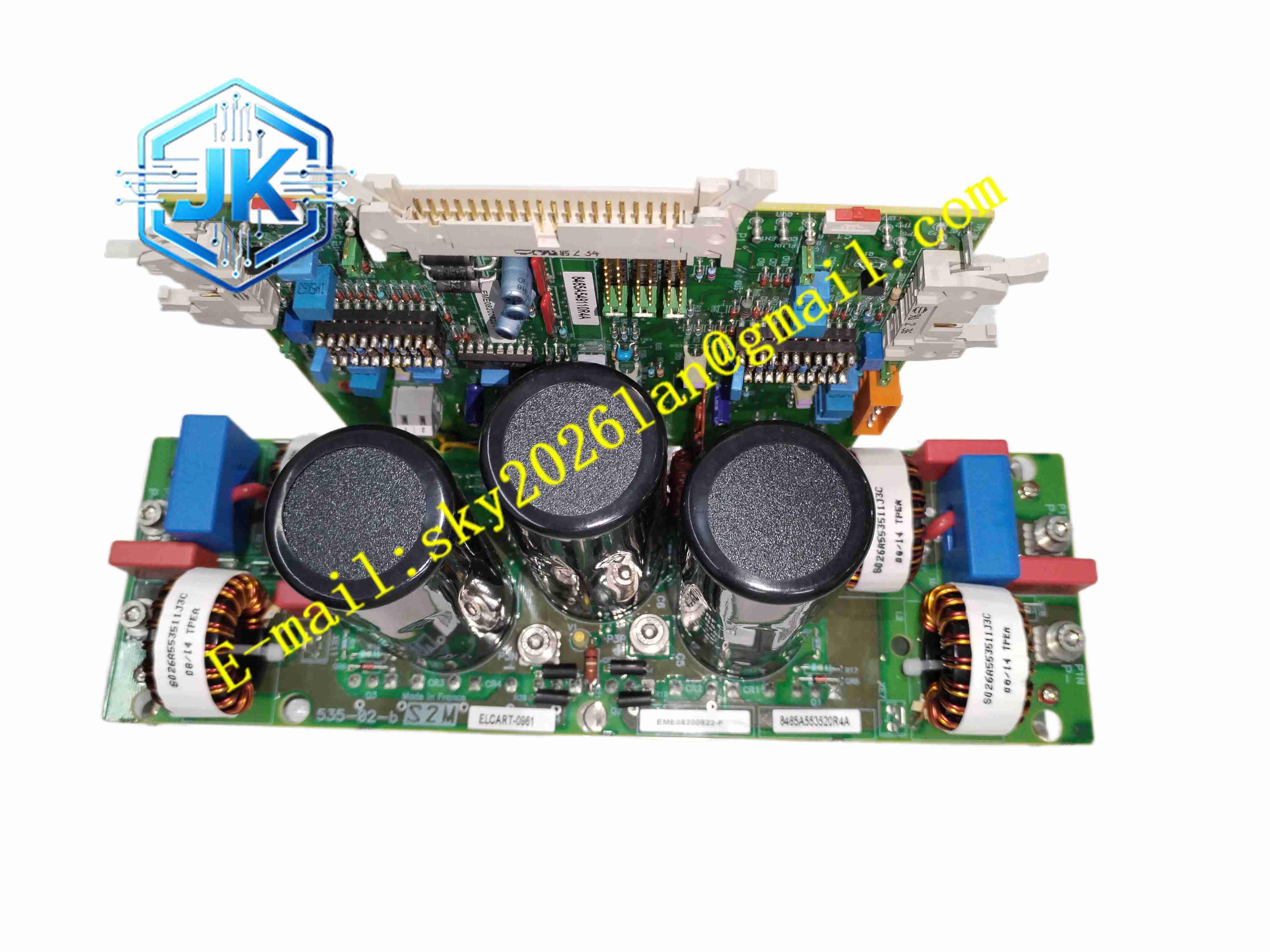

ELCART ELCART-0961 8465A
技术规格
- 输入信号：0~10V / 4~20mA 模拟信号
- 输出信号：0~10V / 4~20mA 可配置
- 隔离耐压：2500VAC 输入 – 输出 – 电源三端隔离
- 供电：DC24V±10%
- 精度：±0.1% FS
- 温漂：≤50ppm/℃
- 响应时间：≤20ms
- 负载能力：电流输出最大 500Ω，电压输出最小 10kΩ
- 工作温度：-20℃～+60℃
- 存储温度：-40℃～+80℃
- 安装方式：DIN 导轨卡扣安装
- 防护等级：IP20
功能特点
- 输入、输出、电源三端电气隔离，切断地环路，消除共模干扰
- 信号类型软件或拨码切换，电压、电流信号双向转换
- 高精度信号变换，温漂小，长期运行信号漂移量低
- 过载、短路保护，输出短路时限制输出电流，模块不会烧毁
- 宽范围 DC24V 供电，适配工业控制柜电源波动
- 紧凑窄型壳体，多模块并排安装，节省柜内空间
- 输入信号断线诊断，检测传感器断线并触发故障状态
- 无需外部校准，出厂完成标定，上电直接投入使用
应用场景
- 石化、化工 DCS 系统模拟量信号隔离变送
- 电厂、水处理温度、压力传感器信号采集隔离
- 冶金、造纸生产线 PLC 模拟量采集回路
- 电机、变频器附近传感器信号抗干扰隔离
- 老设备改造项目信号转换，匹配新旧控制系统信号规格
材质构成
- 外壳：阻燃增强 PA 工程塑料壳体
- PCB 板：FR4 多层玻纤电路板，三防涂层
- 隔离器件：光电隔离芯片、隔离变压器
- 运算器件：高精度运算放大器、基准电压芯片
- 无源元件：精密金属膜电阻、低温度系数薄膜电容
- 接线端子：弹簧快速免螺丝接线端子
- 导轨卡扣：玻纤增强塑料卡扣
结构特征
- 窄型 DIN 导轨模块化壳体，可与其他信号模块并排安装
- 前面板状态 LED 指示灯，指示电源正常、信号故障
- 前端弹簧端子，分别接入输入信号、输出信号、DC24V 电源
- 内部电路分区，输入采集区、隔离区、输出驱动区物理分隔
- 自然散热，无风扇结构，降低粉尘堆积影响
- 壳体卡扣结构，拆装无需工具，直接卡在 35mmDIN 导轨
工作原理 现场传感器模拟信号接入模块输入端子，前端调理电路对信号滤波、放大，经过光电隔离单元隔离地电位，隔离后的信号送入后端运算电路，按照设定量程转换为标准 4~20mA 或 0~10V 信号输出给 PLC/DCS。模块实时监测输入回路，传感器断线时，面板故障灯点亮，输出信号进入预设故障状态。电源回路独立隔离，防止供电侧干扰串入信号回路。
安装要求
- 卡扣固定在标准 35mmDIN 导轨，模块之间预留少量通风间隙
- 信号线缆使用屏蔽双绞线，屏蔽层单点接地
- 模拟信号线与动力电缆分开敷设，远离变频器、接触器
- DC24V 电源选用稳压工业电源，电源容量满足模块功耗
- 环境温度维持 – 20℃～+60℃，控制柜内无凝露
- 上电前核对拨码设置，确认输入输出信号类型匹配现场回路
使用注意事项
- 接线前确认信号正负极，极性接反会造成信号读取异常
- 输出回路负载电阻不可超出额定范围，否则信号失真
- 模块仅用于标准模拟量信号，不可直接接入高压强电信号
- 定期检查弹簧接线端子，设备振动环境下防止端子松动
- 故障排查优先查看面板 LED，区分电源故障、输入断线故障
- 备件存放于防静电包装
