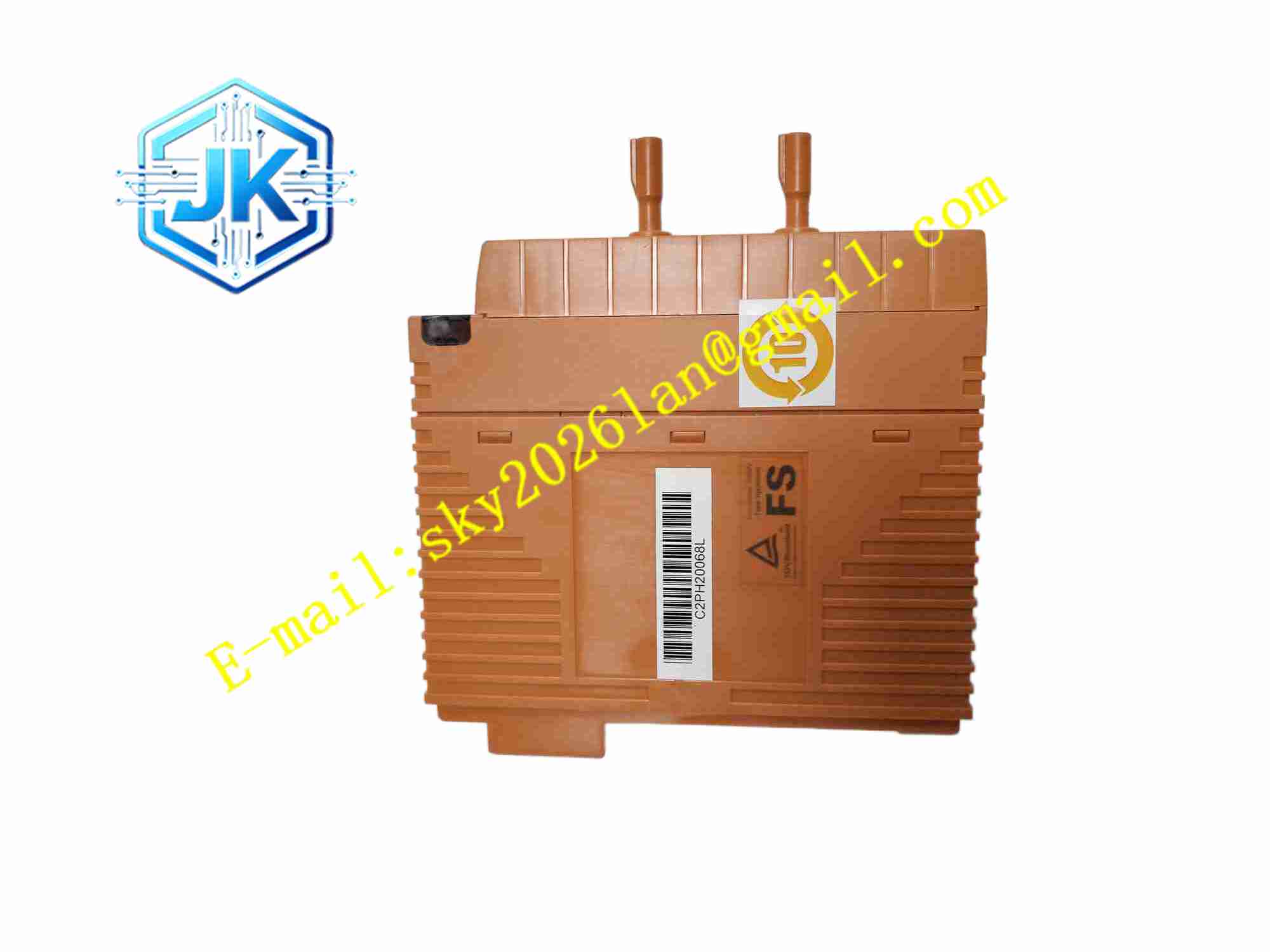

YOKOGAWA SAI143-H63
技术规格 型号：SAI143-H63 品牌：YOKOGAWA 模块类型：模拟量输入 AI 输入信号：4~20mA DC 通道数量：16 通道 信号隔离：单通道独立隔离 分辨率：16 位 输入阻抗：250Ω 供电方式：机架背板供电 工作温度：0℃ ~ +60℃ 存储温度：-20℃ ~ +70℃ 相对湿度：5%～90%，无凝露 防护等级：IP20，柜内安装
功能特点 16 路模拟量输入通道，每通道独立电气隔离，单通道故障不影响其余全部通道。 直接为两线制变送器提供回路供电。 内置断线检测，实时监测变送器回路通断状态。 通道量程软件自由组态，适配各类传感器量程。 前面板 LED 指示灯，显示模块运行、故障、通道异常状态。 数字滤波功能，抑制现场电磁干扰带来的信号噪声。 支持热插拔，无需停机更换模块。
应用场景 化工高干扰装置工艺参数采集，电厂锅炉炉膛区域变送器信号采集，炼油厂加氢装置模拟量采集，油气平台现场压力温度监测，防爆区域配套控制柜内信号采集。
性能参数 采集精度稳定，全量程误差保持在出厂指标范围。 单通道隔离，通道间无相互串扰。 断线检测触发响应快速。 长期运行零点温漂数值低。 强电磁干扰环境下信号采集稳定，无异常跳变。
材质构成 外壳：黑色阻燃工程塑料。 主板：FR4 多层工业印制电路板，三防涂层。 核心元器件：16 位 ADC 模数转换芯片、单通道光电隔离元件、信号调理电路、总线收发芯片、非易失存储器。 接线端子：镀金抗震可插拔弹簧端子。 指示灯：贴片 LED 状态灯。
结构特征 插卡式 DCS 机架模块，适配 CENTUM VP 标准机架插槽。 前面板设置状态 LED 指示灯。 背部金手指对接机架背板总线。 前端可插拔端子排，16 路信号端子分区排布。 电路板每一路通道配备独立隔离器件，通道之间物理隔离。 元器件采用抗震焊接工艺，抵御现场持续振动。
工作原理 现场变送器 4-20mA 电流信号接入端子，模块为变送器提供回路电源，信号送入单通道独立隔离调理电路，经模数转换将模拟量转为数字信号，通过背板总线发送至 DCS 控制器。每一路通道独立监测回路电流，检测到断线故障时，立刻上传告警信息。独立隔离结构阻断不同通道之间共模干扰。
安装要求 断电状态插入 DCS 机架插槽，锁紧固定卡扣。 信号屏蔽电缆接入前端端子，屏蔽单点接地。 横河组态软件识别模块，配置通道量程、滤波参数。 接线完成后使用标准信号源做精度校验。 模拟信号线和动力电缆分开布线，降低电磁干扰。 机架保持通风，不遮挡模块散热。
使用注意事项 热插拔操作遵循 DCS 系统操作规程。 禁止向通道输入超出额定范围的电压电流。 定期检查接线端子紧固程度。 模块故障更换前备份组态参数。 控制柜保持干燥清洁，粉尘堆积会造成端子漏电。 不允许在带电状态拆卸端子排。
