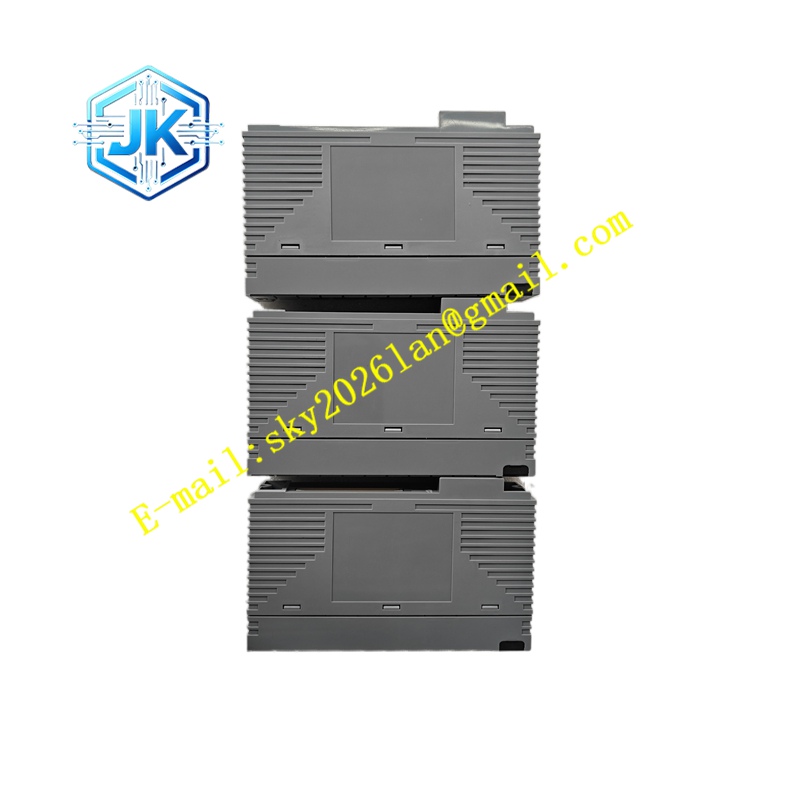

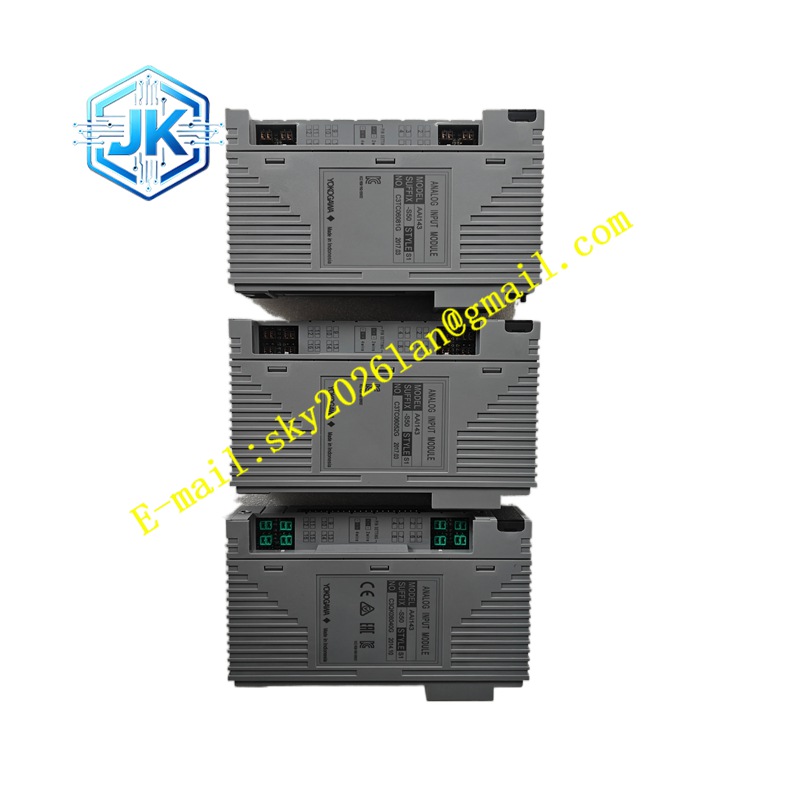

Yokogawa AAI143-S50
技术规格 16 路隔离模拟输入通道；额定输入信号 4-20mA 直流；A/D 转换分辨率 24 位；数据更新周期 10ms；通道与系统侧隔离耐压 1500V AC，1 分钟；具备变送器馈电输出；背板 24V 直流供电；不支持 HART 协议；可配置断线检测阈值。
功能特点 提供模拟信号隔离采集，阻断现场干扰窜入 DCS 背板；内置断线诊断功能，回路异常输出报警；支持 DCS 软件单通道量程组态；可投入冗余工作模式，实现卡件热备；信号转换线性度稳定；通道之间互不影响，单通道故障不影响其余采集点位。
应用场景 化工、电厂、水处理项目，配套普通非 HART 型压力、液位、流量变送器，用于 DCS 常规工艺参数监测。
性能参数 基本精度 ±16μA；温度漂移 ±16μA/10℃；工作温度区间 – 10℃至 55℃；具备良好的工频共模抑制性能。
材质构成 板卡基材 FR-4 多层阻燃 PCB；AD 采样芯片、逻辑器件为工业级；背板连接器镀金触点；端子基座阻燃 PC，导电端子镀镍。
结构特征 标准横河 DCS 机架插卡；卡件面板配备运行、故障、通道报警 LED 指示灯；后端金手指对接系统背板；带防错定位销，插槽唯一匹配；卡件通过螺丝固定在 I/O 机架内；前端排线连接配套端子单元。
工作原理 现场 4-20mA 模拟电流进入端子底座，经隔离电路隔离后送入 AD 转换芯片，模拟信号转为数字量；数字数据经由 ESB 总线发送给 DCS 控制器；模块实时比对回路电流数值，低于设定阈值判定断线，将故障信息上传操作画面。
安装要求 断电状态装入 DCS 机架插槽并锁紧；信号线缆采用屏蔽双绞线，屏蔽层单点接地；两线制变送器接线核对极性；上电后在系统软件内设置各通道量程、报警值。
使用注意事项 禁止带电插拔；防静电操作；信号线远离变频器、电机动力线缆；模块不支持 HART 变送器的数字诊断读取，智能变送器选型需选用 H 版本卡件；硬件故障直接更换整卡。
