描述

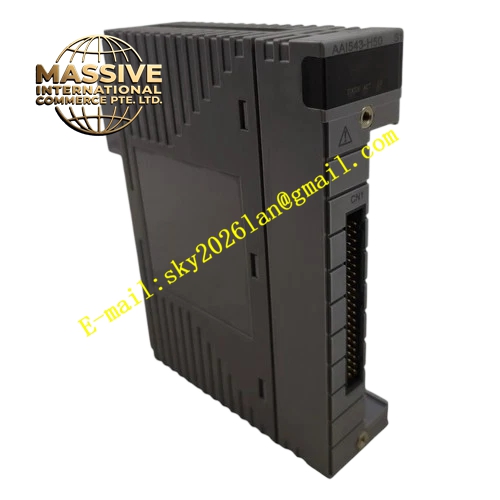

Yokogawa AAI543‑H50 S1
技术规格 通道数量：16 路隔离模拟输出通道 输出信号：4‑20mA DC 通信协议：原生支持 HART 协议 隔离耐压：通道‑系统之间 1500V AC 硬件版本：S1 适配系统：CS3000 FCS 现场控制站 工作温度：0℃～+50℃ 安装方式：DCS 机架插槽安装
功能特点 每一路输出通道独立电气隔离，阻断现场侧干扰传导进入控制系统。兼容 HART 智能阀门定位器，4‑20mA 模拟控制输出与 HART 数字读写同步执行。输出通道内置短路保护，单通道短路不会损坏卡件本体。支持热插拔，机柜带电完成卡件更换。故障输出状态软件可配置，支持保持当前值、归零、输出预设安全值。通道故障诊断信息上传 DCS 上位操作站。
应用场景 化工工艺回路调节阀控制；石化 HART 智能阀门定位器控制；电厂水处理调节阀输出回路；制药工厂流程控制回路；油气装置智能执行机构控制。
性能参数 4‑20mA 输出精度高，输出线性误差数值低。HART 数字信号叠加在模拟电流回路之上，模拟控制和数字通信互不冲突。单通道短路保护动作之后，其余通道维持正常工作状态。
材质构成 阻燃塑料面板，FR‑4 信号印刷电路板，信号隔离器件，镀金背板连接器，状态 LED 指示灯组件。
结构特征 DCS 标准插卡结构，前面板配置状态指示灯与插拔把手。后端金手指对接机架背板，现场仪表接线经由配套外部端子板完成接入。
工作原理 FCS 控制器下发输出设定数值，模块硬件转换为 4‑20mA 电流信号输出到现场执行机构。HART 调制解调电路将 HART 数字信号叠加在 4‑20mA 电流回路，实现和 HART 现场仪表双向数据交互。隔离器件隔离现场回路与 DCS 系统内部电气回路。
安装要求 卡件插入 CS3000 I/O 机架插槽，确认完全插紧到位。现场 HART 仪表使用 HART 兼容屏蔽电缆，按照端子板图纸规范接线。回路总负载阻抗必须满足 HART 协议工作阻抗要求。机柜环境温度维持 0‑50℃区间，机柜保护接地可靠。
使用注意事项 调试阶段确认回路负载阻抗，阻抗不达标会直接造成 HART 通信异常。模拟输出信号线远离高压动力电缆。热插拔操作握住把手，禁止触碰金手指触点。工艺投运之前，根据工艺安全要求预先配置故障输出模式。
