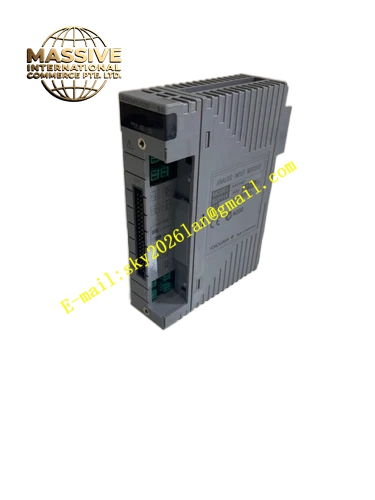

YOKOGAWA AAI143‑S00
技术规格 通道数量：16 路隔离模拟输入通道 输入信号：4‑20mA DC 隔离耐压：通道‑系统之间 1500V AC 硬件版本：S00 适配系统：CS3000 FIO 节点 工作温度：0℃~+50℃ 安装方式：FIO 机架插槽安装
功能特点 通道电气隔离，消除现场地环路干扰。内置回路断线检测，变送器回路断开输出告警信号。输入信号支持软件数字滤波，抑制现场电磁噪声。支持热插拔，机柜带电完成卡件更换。通道故障诊断信息上传 DCS 上位操作站。
应用场景 化工压力流量液位变送器采集；炼油厂普通 4‑20mA 仪表信号采集；电厂辅控系统变送器信号输入；水处理自动化仪表采集回路。
性能参数 模拟输入测量精度高。单通道故障不会干扰其余通道采集工作。
材质构成 阻燃塑料面板，FR‑4 多层信号印刷电路板，信号隔离组件，镀金背板连接器，LED 状态指示灯。
结构特征 FIO 插卡式结构，前面板配置状态指示灯、插拔把手。后端金手指对接机架背板，现场变送器信号经由外部配套端子板接入卡件。
工作原理 现场 4‑20mA 电流信号送入卡件通道，转换为数字量传递给 FCS 控制器。隔离器件隔离现场侧与控制系统电气回路。断线检测电路监测回路电流变化，识别传感器线路故障输出告警信号。采集数据经由 ESB 总线上传控制器。
安装要求 卡件安装在 FIO 机架 I/O 插槽，确认插紧到位。变送器使用屏蔽双绞线，屏蔽层单端接地。确认回路供电能力满足变送器工作条件。机柜环境温度维持 0‑50℃区间。
使用注意事项 信号线布线远离大功率动力电缆。热插拔禁止触碰后部金手指触点。通道参数修改完成执行软件下载生效。定期检查外部端子板接线紧固力矩。
