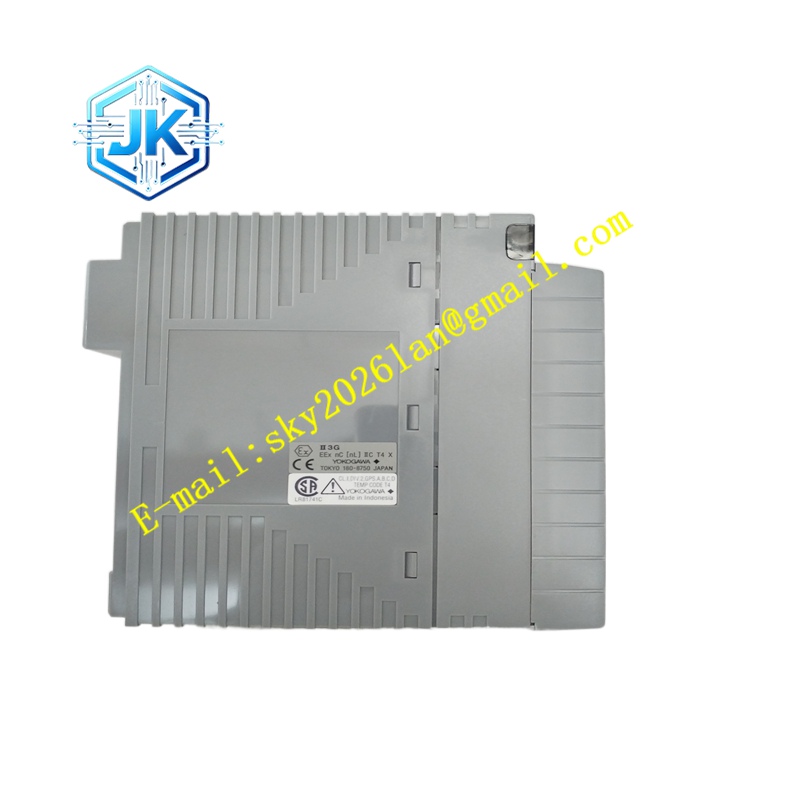

Yokogawa AAI141
技术规格：
- 品牌：Yokogawa（横河电机）
- 型号：AAI141
- 产品系列：CENTUM CS3000/VP DCS 系统
- 产品类型：模拟输入模块
- 信号类型：4-20mA DC 或 1-5V DC
- 通道数量：16 通道
- 隔离类型：非隔离型（标准型）
- 通信协议：支持 HART 协议（H 型后缀）
- 防爆功能：可选防爆型（E 后缀）或无防爆型（5 后缀）
- 工作温度：标准型 0-50℃，ISA G3 选项 -20-70℃
- 产地：日本
- 认证标准：符合 CE、UL 等国际认证标准
功能特点：
- 16 通道模拟信号输入，支持 4-20mA 和 1-5V 标准信号
- 支持两线制和四线制变送器连接
- HART 型支持数字通信，可同时读取模拟量和数字量信息
- 可选防爆功能，适用于危险区域
- 可选 ISA 标准 G3 选项，增强防腐和宽温性能
- 与横河 CENTUM CS3000/VP 系统无缝集成
- 支持多种电缆接口适配器，方便现场接线
- 具备完善的自诊断功能，实时监测模块状态
应用场景：
- 石油化工：炼油、化工装置的温度、压力、流量、液位等过程变量采集
- 电力行业：发电厂的热工参数监测
- 纸浆造纸：造纸过程的压力、流量控制
- 制药行业：制药工艺过程的参数采集
- 冶金行业：钢铁生产线的过程控制
- 天然气处理：天然气管道的压力和流量监测
- 其他需要 DCS 系统控制的流程工业
性能参数：
- 输入信号：4-20mA DC 或 1-5V DC
- 通道数：16 通道
- 隔离类型：非隔离（标准型）
- 精度：高精度模拟信号转换
- 工作温度：标准型 0-50℃，ISA G3 选项 -20-70℃
- 防爆选项：可选
- HART 通信：可选
- 平均无故障时间：长寿命工业级设计
材质构成：
- 工业级 PCB 电路板
- 精密模拟信号处理芯片
- A/D 转换电路
- 信号调理电路
- 保护电路元件
- 工业级连接器和接线端子
- 金属或工程塑料外壳
结构特征：
- 紧凑型模块化设计，适配横河 DCS 系统机架
- 16 通道集中布置，接线端子排列整齐
- 前端配备状态指示灯，显示模块运行状态
- 支持多种电缆接口适配器（KS 电缆接口、压力钳接线端子、MIL 电缆连接器等）
- 卡扣式安装结构，支持热插拔更换
- 散热设计，确保模块稳定工作
工作原理：
AAI141 模拟输入模块通过 16 个独立通道接收来自现场变送器的模拟信号（4-20mA 或 1-5V）。信号进入模块后，经过信号调理电路进行滤波、放大等处理，然后通过高精度 A/D 转换器将模拟信号转换为数字信号。数字信号通过横河 DCS 系统的内部总线传输到控制器，由控制器进行数据处理、逻辑运算和控制输出。模块具备自诊断功能，实时监测各通道的信号状态，当检测到断线、短路、超量程等异常时，向系统发送报警信息。HART 型模块还支持通过 HART 协议与智能变送器进行数字通信，读取变送器的诊断信息和配置参数。
安装要求：
- 安装在横河 CENTUM CS3000/VP 系统机架的指定 I/O 槽位中
- 确保机架接地良好，防止静电和电磁干扰
- 根据现场信号类型选择合适的电缆接口适配器
- 连接现场变送器信号线到模块接线端子
- 确认信号类型（4-20mA 或 1-5V）与模块配置匹配
- 确保接线牢固，避免接触不良
- 遵循横河官方安装手册和电气规范
- 安装时佩戴防静电手环，防止静电损坏电路板
- 防爆型模块需安装在符合防爆要求的区域
