描述

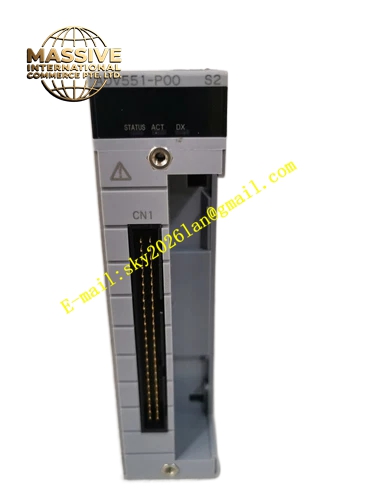

YOKOGAWA ADV551‑P00
技术规格 通道数量：16 路隔离通用模拟输入通道 支持信号：4‑20mA DC，1‑5V DC，热电偶，RTD 热电阻 通信协议：支持 HART 协议 隔离耐压：通道‑系统之间 500V AC 硬件型号：ADV551‑P00 工作温度：0℃~+60℃ 安装方式：FIO 机架插槽安装 防护等级：IP20
功能特点 单卡多信号兼容，软件配置切换信号类型，不需要更换硬件。内置 HART 协议，读取 HART 智能变送器诊断参数。每一路通道断线检测，传感器线路断开输出告警。通道独立电气隔离，抑制地环路干扰。输入信号数字滤波，抑制现场高频噪声。支持热插拔，机柜带电完成卡件更换。全部通道故障信息上传 DCS 上位系统。
应用场景 化工装置混合测点采集（温度、压力、流量）；炼油厂多种类现场仪表信号采集；制药工厂工艺参数采集；油气装置混合传感器信号采集。
性能参数 测量精度达到 ±0.1% 满量程。HART 通讯与模拟采集同步运行互不冲突。单通道故障不会影响其余 15 个通道采集工作。
材质构成 阻燃塑料面板，FR‑4 多层信号印刷电路板，信号隔离器件，镀金背板连接器，LED 通道状态指示灯。
结构特征 FIO 标准插卡外形，前面板配置状态指示灯、插拔把手。后部金手指对接 FIO 机架背板，现场信号经由配套外部端子板接入卡件。
工作原理 现场不同类型传感器信号进入卡件通道，硬件电路完成信号调理，转换为数字量通过 ESB 总线发送 FCS 控制器。HART 解调电路提取叠加在回路上的 HART 数字信号，实现和智能仪表双向交互。隔离器件切断现场侧与控制系统地回路。断线检测电路监测回路阻抗，识别线路故障输出告警。
安装要求 卡件安装在 FIO 机架 I/O 插槽，确认完全插紧到位。现场仪表使用屏蔽线缆，屏蔽层单端接地。根据传感器类型在 DCS 软件配置通道参数。机柜环境温度维持 0‑60℃区间。
使用注意事项 HART 回路负载阻抗必须满足协议规范。信号线远离高压动力电缆。热插拔操作握住把手，禁止触碰金手指。参数修改完成下载之后配置生效。定期检查外部端子接线紧固力矩。
