描述

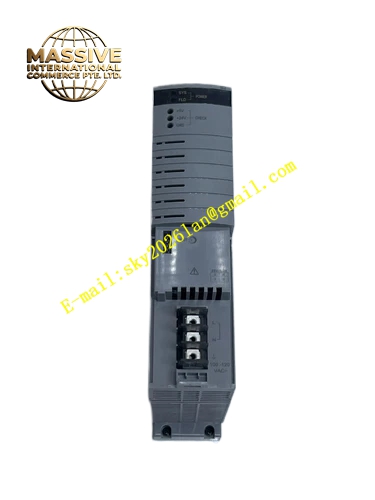

Yokogawa PW482‑50 S2
技术规格 交流输入电压：85‑264V AC，输入频率 47‑63Hz 输出形式：DCS 机架背板直流系统电源 工作温度：‑20℃～+50℃ 硬件版本：S2 防护等级：IP20，仅限控制柜内部使用 安装形式：CS3000 DCS 机架插槽式插入安装 内置保护机制：过压保护、过流保护、输出短路保护、过热保护 电源转换效率：大于 92%
功能特点 内置完整故障自诊断电路，电源发生异常，前面板 LED 输出故障告警信号。双模块冗余并联模式下实现自动均流控制，负载均衡分配。支持热插拔功能，机柜带电直接更换模块。多重电气保护，输出短路瞬间锁止输出，故障条件消除之后自动恢复供电。输出电压具备噪声纹波抑制能力，降低 DCS 卡件受到电源噪声干扰。电源运行状态、故障状态信号上传 DCS 系统，上位操作站实现电源健康监控报警。
应用场景 石油化工、煤化工 CS3000 DCS 现场控制站供电；火力发电厂锅炉汽机工艺控制系统；制药工厂流程自动化控制系统；大型水处理 DCS 控制机柜；冶金行业过程自动化控制系统机柜。
性能参数 交流输入电压大范围波动工况，输出直流电压保持稳定。冗余配置模块之间负载自动均衡分配。输出短路故障瞬间切断输出，不会损坏后端 DCS 板卡器件。热插拔执行过程背板供电电压不会产生跌落。
材质构成 阻燃工业塑料外壳，FR‑4 大功率电源印刷电路板，金属散热片组件，镀金机架背板连接器，LED 状态指示灯组件。
结构特征 横河 DCS 标准插卡式结构，模块正面配置状态指示灯与插拔把手。后部为专用镀金金手指连接器，对接机架背板电源总线。模块完全插入机架插槽之后自动完成电气连接，无需额外外部接线。
工作原理 交流市电输入进入内部开关电源变换回路，经过整流、PWM 功率变换、滤波稳压处理之后输出稳定直流电源供给 DCS 机架背板。内部监控电路持续采集输入电压、输出电压、输出电流、模块本体温度参数。检测到故障条件立刻触发告警，同时启动硬件保护动作。两块模块冗余并联安装时共同分担负载，单台模块失效，另一台模块自动承载全部系统负载。
安装要求 模块插入 CS3000 标准电源机架插槽，确认模块完全插紧到位。交流输入线缆按照端子标识完成接线，机柜保护接地可靠连接。冗余运行配置必须使用两块 PW482‑50 S2 同版本电源模块。机柜保持通风，不要堵塞模块散热通风口。
使用注意事项 模块仅限 IP20 防护控制柜内部使用，禁止暴露在潮湿、粉尘、腐蚀性气体环境。热插拔操作握持模块把手，禁止触碰后部金手指触点。定期检查交流输入接线端子紧固力矩，避免振动造成接线松动。不要混用不同硬件版本电源模块做冗余配对。运行环境温度不能超出‑20℃‑50℃区间。模块故障之后优先排查后端回路短路故障，再执行新模块更换操作。
