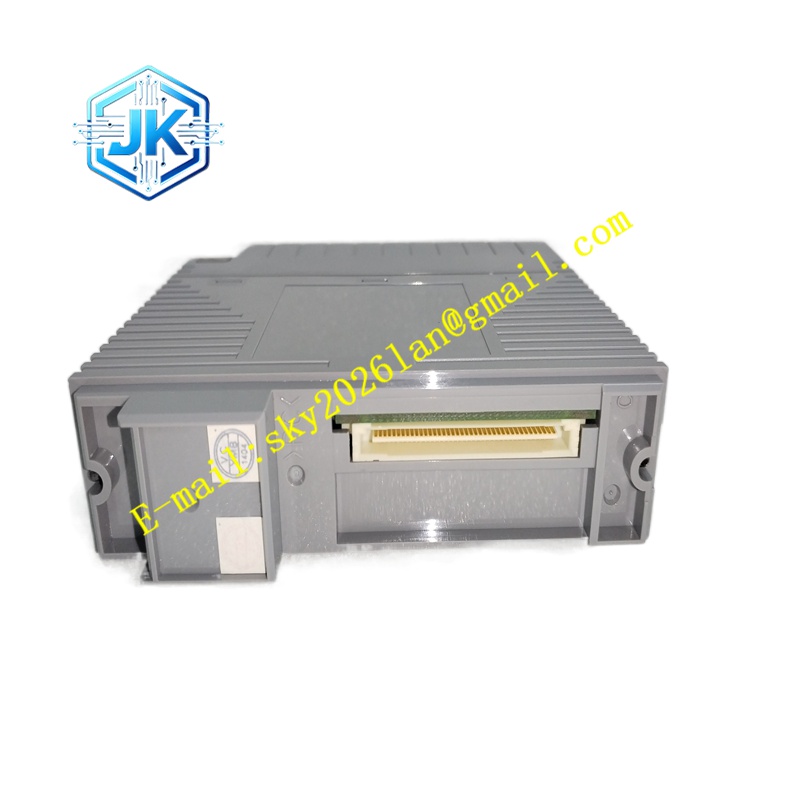

Yokogawa ADV569-P00
技术规格 8 路隔离模拟量输出通道；输出信号 4-20mA 直流；支持 HART 协议数字通信；D/A 转换分辨率 16 位；通道隔离耐压 1500V AC；单通道最大带载 750Ω；ESB 背板总线供电；工作温度区间 – 10℃至 55℃；支持 HART 仪表在线参数读写。
功能特点 输出 4-20mA 模拟调节信号控制智能调节阀；HART 通道可与阀门定位器双向通讯，读取阀位反馈、摩擦诊断、阀门故障信息；通道独立故障诊断，检测输出回路短路、断线；支持卡件冗余热备，主备切换无扰动；可在 DCS 软件内直接修改智能定位器量程参数，无需现场手持终端。
应用场景 化工、炼化、电厂智能调节阀控制回路，CENTUM VP DCS 系统，需要 HART 阀门诊断的调节点位。
性能参数 输出精度 ±0.1% 全量程；HART 数字通讯稳定；负载变化时电流输出稳定；温度漂移指标满足长期连续运行。
材质构成 板卡基材 FR-4 多层阻燃 PCB；DA 转换、HART 解调芯片为工业器件；背板连接器镀金触点；配套端子板外壳阻燃 PC。
结构特征 DCS 机架插卡结构；前面板布置运行、故障、通道报警 LED；后端金手指接入系统背板；防错定位销；螺丝固定在 I/O 机架；排线连接配套 HART 端子单元。
工作原理 DCS 控制器下发阀门开度数字指令，模块 DA 转换输出 4-20mA 模拟电流驱动阀门定位器；HART 调制解调电路在模拟电流上叠加数字报文，读取阀门诊断数据；模块实时监测输出回路负载，识别故障并上传报警。
安装要求 断电装入机架插槽并紧固；HART 信号线采用屏蔽双绞线，单端接地；线缆独立敷设，远离大功率动力电缆；上电后在 DCS 软件组态 HART 设备，读取阀门诊断数据。
使用注意事项 HART 回路负载需要满足 HART 通讯最低阻抗要求；禁止带电插拔；静电防护；通讯异常优先检查 HART 回路阻抗、线缆屏蔽；模块故障整体更换。
