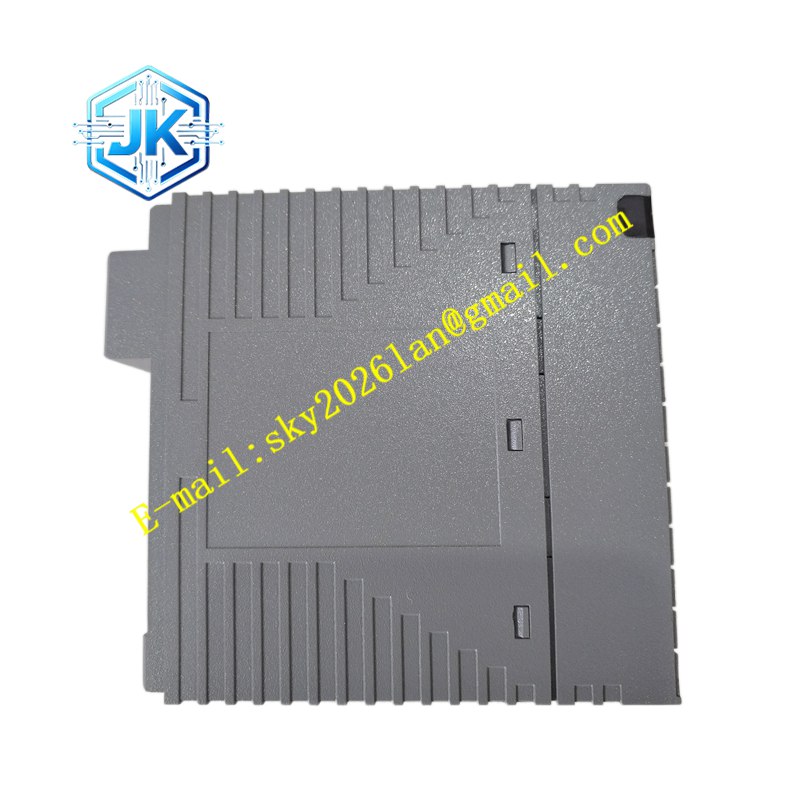

Yokogawa AAI143-H50K4A00
技术规格 输入通道数量 16 路，通道与系统侧之间电气隔离；额定输入信号 4-20mA 直流，允许输入范围 0-25mA；A/D 转换分辨率 24 位；数据更新周期 10ms；隔离耐压 1500V AC，持续 1 分钟；可给两线制变送器提供馈电，20mA 时馈电电压不低于 19V，0mA 时不高于 25.5V；背板总线供电，24V 直流；支持 HART 协议数字叠加通信；适配 AEA4D 端子板。
功能特点 每一路通道独立信号调理电路，抑制地环路干扰；模数转换精度高，具备在线标定功能；内置断线检测，电流低于 3.6mA 判定线路故障并上传报警；支持冗余配置，主备模块自动无扰切换；HART 通信通道可并行读取智能变送器的设备信息、故障代码、量程参数；单通道故障不会造成整卡其余通道停止采集；通道参数可在 DCS 控制软件内单独组态。
应用场景 石油炼化、化工、电厂、造纸、水处理等流程行业，用于 DCS 系统采集压力变送器、流量变送器、液位变送器、温度变送器的 4-20mA 模拟信号。
性能参数 基本精度 ±16μA；温度漂移 ±16μA/10℃；工作温度区间 – 10℃至 55℃；共模抑制能力强，耐受工业现场工频干扰；长期零点漂移指标满足连续工艺运行要求。
材质构成 板卡基材为 FR-4 多层阻燃 PCB；主控与 AD 芯片选用工业宽温元器件；背板连接器触点镀金；板载电解电容为长寿命工业规格；前端端子底座外壳为阻燃 PC，接线端子导电件镀镍。

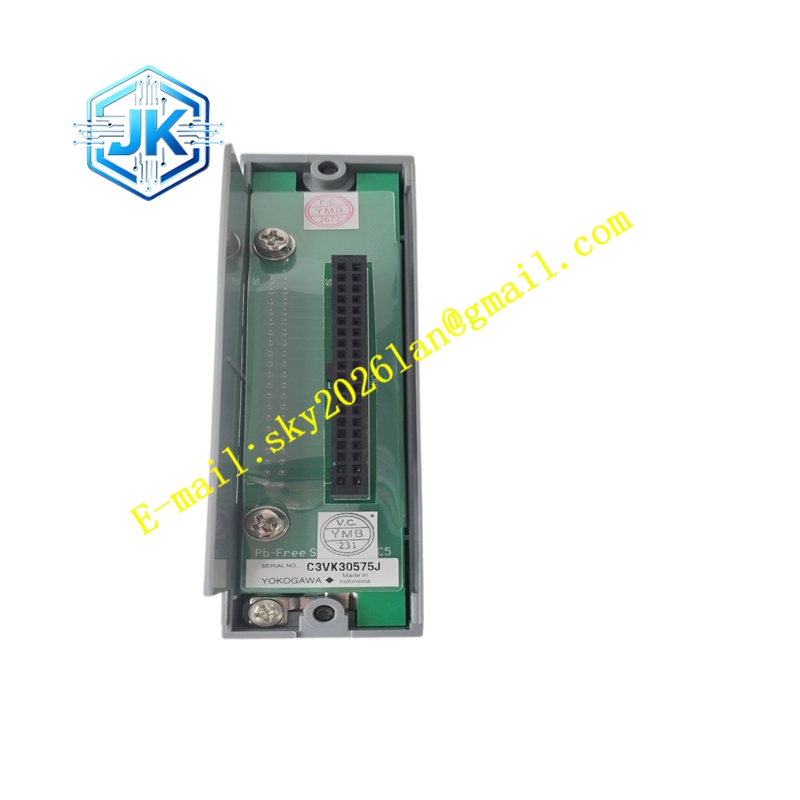

结构特征 标准 DCS 机架插卡式结构；卡件前端设有状态指示灯，包含运行灯、故障灯、通道报警灯；后端金手指对接 DCS 控制背板；卡件带有防错定位销，防止反向插装；卡件四角预留螺丝孔，锁紧于 I/O 机架插槽；前端通过排线连接配套 K4A00 端子底座。
工作原理 现场变送器 4-20mA 电流信号接入端子底座，送入模块通道隔离电路，隔离后的模拟信号送入高精度 AD 转换器转为数字量；模块通过 ESB 总线将数字测量值上传至 DCS 控制器；叠加在 4-20mA 电流上的 HART 数字信号被模块解调，提取变送器诊断数据；模块持续监测回路电流，识别断线、短路异常并上报系统报警。
安装要求 控制柜完全断电后，将模块平稳推入 I/O 机架指定插槽，拧紧固定螺丝；配套 AEA4D 端子板安装在控制柜端子排区域，屏蔽信号线单端接地；两线制变送器接线严格区分正负，不可接反；安装完成上电后，在 DCS 软件内执行通道标定，配置信号量程与报警阈值。
使用注意事项 拆装全程佩戴防静电手环，静电会击穿板载精密芯片；严禁带电插拔模块；现场信号电缆与动力电缆分开敷设；出现通道断线报警优先检查变送器供电与线路通断；模块内部无可供用户维修的元器件，硬件损坏直接整体更换；备件存放于防静电屏蔽袋，保护金手指不氧化。
