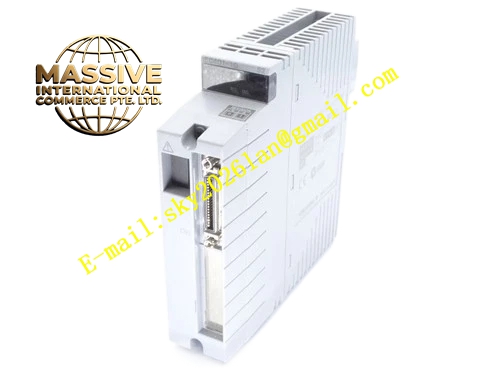

Yokogawa EC401‑50 S3
技术规格 总线类型：ESB 高速系统总线 硬件版本：S3 适配系统：CS3000 FCS 现场控制站 对外接口：ESB 电气信号接口、ESB 光纤信号接口 工作温度：0℃～+50℃ 安装方式：DCS 机架插槽安装 防护等级：IP20
功能特点 完成 ESB 电气信号与光信号互相转换，实现远距离 FIO 远程 I/O 节点扩展。总线通信故障实时诊断，链路中断输出故障告警。支持总线冗余架构，单条总线链路故障自动切换，系统通讯不中断。模块支持热插拔，机柜带电完成模块更换。通信状态、故障告警信息上传 DCS 上位系统。
应用场景 CS3000 DCS 远程 FIO 机柜扩展；化工厂分布式 I/O 系统；电厂分散 I/O 机柜部署；长距离控制室‑现场机柜 DCS 通信；大型化工装置多机柜 DCS 系统互联。
性能参数 ESB 总线高速传输过程数据，满足 DCS 实时周期性能指标。光纤链路具备极强抗电磁干扰能力，大幅提升通信距离。冗余总线模式下，单链路损坏不会造成整套系统通讯中断。
材质构成 阻燃塑料面板，FR‑4 通信印刷电路板，光收发器件组件，镀金背板连接器，LED 状态指示灯组件。
结构特征 DCS 标准插卡外形，前面板布置总线通信状态指示灯、插拔把手。后部金手指对接 FCS 机架背板，光纤接头、ESB 电气接口布置在模块前面板。
工作原理 接收 FCS 控制器背板 ESB 并行数据，转换为 ESB 串行总线信号，以电气或者光信号形式发送到远程 FIO 节点；反向接收远程 I/O 节点上传数据转发给 FCS 控制器。硬件持续监测总线链路信号质量，链路异常触发故障告警。冗余配置模式两条总线并行工作，故障链路自动屏蔽切换。
安装要求 模块插入 FCS 机架对应插槽，确认完全插紧到位。光纤线缆使用横河 ESB 专用光纤，严格遵守光纤最小弯曲半径限制。冗余系统完整配置两条 ESB 通讯链路。机柜环境温度维持 0‑50℃区间，机柜保护接地可靠。
使用注意事项 光纤端面保持清洁，灰尘污染会造成通信误码、丢包。光纤弯曲半径严格遵循手册参数要求。热插拔操作握住把手，禁止触碰金手指触点。系统固件版本需要匹配 EC401‑50 S3 硬件版本。设备运行温度不能超出 0‑50℃。
