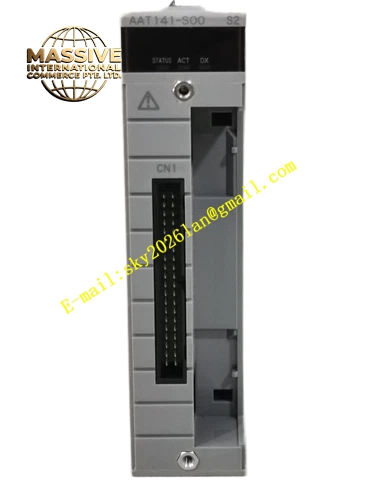

YOKOGAWA AAT141‑S00
技术规格 通道数量：16 路热电偶输入通道 支持热电偶类型：J,K,T,E,R,S,B,N 冷端补偿：板载硬件冷端补偿 隔离耐压：通道‑系统之间 1500V AC 硬件版本：S00 适配系统：CS3000 FIO 节点 工作温度：0℃~+50℃ 安装方式：FIO 机架插槽安装
功能特点 板载硬件冷端补偿，消除热电偶接线端温度带来测量误差。内置热电偶断线检测功能，热电偶回路断开输出故障告警。通道电气隔离，抑制现场地环路干扰。输入回路数字滤波，削弱工业现场电磁噪声。支持热插拔，机柜带电完成卡件更换。通道故障诊断信息上传 DCS 上位操作站。
应用场景 化工反应器温度监测；电厂锅炉管壁温度测量；冶金加热炉多点温度采集；热处理工艺温度控制系统。
性能参数 热电偶测量精度优异，冷端补偿误差数值低。全部通道独立采样，单通道故障不干扰其余通道。
材质构成 阻燃塑料面板，FR‑4 信号印刷电路板，隔离器件，冷端测温传感组件，镀金背板连接器，LED 状态指示灯。
结构特征 FIO 插卡外形，前面板布置状态指示灯与插拔把手。后端金手指对接机架背板，热电偶信号通过配套外部端子板接入卡件。
工作原理 热电偶产生毫伏热电势送入卡件通道，调理电路放大微弱信号转换为数字量。板载传感器采集端子板冷端温度，硬件算法完成冷端补偿运算。隔离器件切断现场与控制系统地回路。断线检测电路监测回路阻抗，识别线路断开输出告警信号。数字温度数据经由 ESB 总线发送 FCS 控制器。
安装要求 卡件插入 FIO 机架插槽，确认插紧到位。热电偶使用专用补偿导线，屏蔽线缆单端接地。软件内部选择对应热电偶型号。机柜工作温度维持 0‑50℃区间。
使用注意事项 补偿导线严格区分正负极，不可接反。补偿导线远离动力电缆。热插拔禁止触碰后部金手指。软件参数下载之后配置生效。
