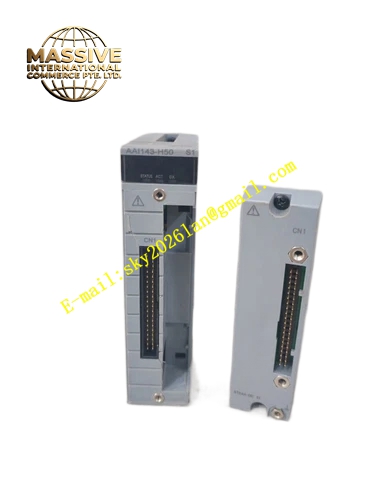

Yokogawa AAI143‑H50 S1
技术规格 通道数量：16 路隔离模拟输入通道 输入信号：4‑20mA DC 通信能力：支持 HART 协议 隔离耐压：通道‑系统之间 1500V AC 硬件版本：S1 适配系统：CS3000 FCS 现场控制站 工作温度：0℃～+50℃ 安装方式：DCS 机架插槽安装
功能特点 通道电气隔离，消除现场地环路干扰问题。同时完成 4‑20mA 模拟量采集与 HART 数字信息读写。内置回路断线检测功能，变送器回路断开输出告警信号。输入信号支持软件数字滤波。卡件支持热插拔，机柜带电完成卡件更换。通道故障诊断信息上传 DCS 上位操作站。
应用场景 化工压力、流量、液位 HART 变送器信号采集；炼油厂现场智能仪表数据采集；电厂辅控系统变送器信号输入；水处理智能仪表数据采集；制药工艺参数采集回路。
性能参数 模拟输入测量精度指标优异。HART 通信采用多路分时轮询机制读取各个仪表数据。单通道故障不会干扰其余通道采集工作。
材质构成 阻燃塑料面板，FR‑4 多层信号印刷电路板，信号隔离组件，镀金背板连接器，LED 状态指示灯组件。
结构特征 DCS 插卡式结构，前面板配置状态指示灯、插拔把手。后端金手指对接机架背板，现场信号经由外部配套端子板接入卡件。
工作原理 现场 4‑20mA 电流信号送入卡件通道，转换为数字量传递给 FCS 控制器。HART 解调电路提取叠加在电流回路上的 HART 数字信号，完成与智能变送器双向通信交互。隔离器件隔离现场和控制系统电气回路。断线检测电路监测回路电流变化，判断传感器线路故障，输出告警信号。
安装要求 卡件安装在 CS3000 机架 I/O 插槽，确认插紧到位。变送器使用屏蔽双绞线，屏蔽层执行单端接地。确认回路供电能力满足变送器工作条件。机柜环境温度维持 0‑50℃区间。
使用注意事项 HART 总线负载阻抗必须匹配协议规范。信号线布线远离大功率动力电缆。热插拔禁止触碰后部金手指触点。通道参数修改完成执行软件下载生效。周期性检查外部端子板接线紧固力矩。
