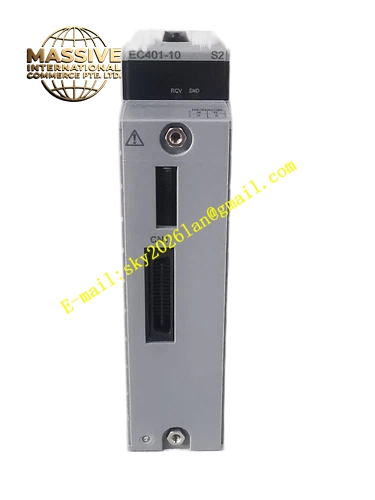

YOKOGAWA EC401‑10
技术规格 总线类型：ESB 高速系统总线 接口类型：ESB 电气接口、ESB 光信号接口 适配系统：CS3000、CENTUM VP 工作温度：0℃~+50℃ 安装方式：DCS 机架插槽安装 防护等级：IP20
功能特点 完成 ESB 电气信号与光信号互相转换，实现远距离 FIO 远程 I/O 节点扩展。总线链路实时诊断，链路中断输出故障告警。支持总线冗余配置，单链路损坏自动切换，通讯连续不中断。模块支持热插拔，机柜带电直接更换模块。通讯状态、故障告警信息上传 DCS 上位操作站。
应用场景 DCS 系统远程 FIO 机柜扩展；化工厂分布式 I/O 部署；电厂分散 I/O 机柜；控制室与现场机柜远距离 DCS 互联；大型石化多机柜 DCS 系统。
性能参数 ESB 总线高速传输过程数据，满足 DCS 实时周期指标。光纤链路抗电磁干扰能力强，有效提升通讯距离。冗余总线模式单链路故障不会中断整套系统通讯。
材质构成 阻燃塑料面板，FR‑4 通讯印刷电路板，光收发组件，镀金背板连接器，LED 状态指示灯。
结构特征 DCS 标准插卡外形，前面板布置总线状态指示灯、插拔把手，光纤接头与 ESB 电气接口布置在模块前面板。后部金手指对接 FCS 机架背板。
工作原理 接收 FCS 控制器背板 ESB 并行数据，转换为 ESB 串行总线信号，通过电气或者光纤链路发送给远程 FIO 节点；反向接收远程 I/O 节点数据转发给控制器。硬件持续监测总线信号质量，链路异常触发故障告警。冗余配置两条总线并行工作，故障链路自动屏蔽切换。
安装要求 模块插入 FCS 机架对应插槽，确认完全插紧到位。光纤线缆使用横河 ESB 专用光纤，严格遵守光纤最小弯曲半径。冗余系统完整配置两条 ESB 通讯链路。机柜环境温度维持 0‑50℃区间，机柜可靠接地。
使用注意事项 光纤端面保持清洁，灰尘会造成通讯误码丢包。光纤弯曲半径严格遵循手册参数。热插拔禁止触碰后部金手指。模块固件版本需要和 DCS 系统版本匹配。
