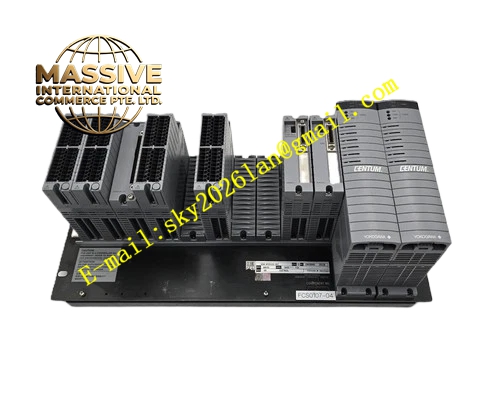

Yokogawa AAR181‑S50 S2
技术规格 通道数量：16 路热电阻输入通道 支持传感器类型：PT100、PT50、PT1000、Cu50 热电阻 接线模式：支持 2 线制、3 线制、4 线制热电阻接线 隔离规格：通道‑系统之间隔离耐压 1500V AC 硬件版本：S2 适配系统：Yokogawa CS3000 FCS 现场控制站 工作温度：0℃～+50℃ 安装方式：DCS 机架插槽式安装
功能特点 每一路通道独立电气隔离，抑制工业现场地环路干扰。软件配置切换二线、三线、四线制热电阻接线模式。内置传感器断线检测功能，传感器线路断开，模块输出故障报警。采集数据内置数字滤波算法，抑制现场高频电磁噪声。卡件支持热插拔，不停机完成卡件更换。通道诊断故障信息上传 DCS 上位系统，实现通道故障告警。
应用场景 化工反应器多点温度采集；电厂锅炉管壁温度监测；工业管道介质温度测量；大型储罐温度检测；冶金加热炉多点温度采集；制药工艺温度控制系统。
性能参数 温度测量精度高，三线制接线模式自动补偿导线电阻带来测量误差。全部通道执行同步采样操作。单通道发生故障，不会影响其余通道正常采集工作。
材质构成 阻燃塑料面板外壳，FR‑4 多层信号印刷电路板，镀金背板连接器，LED 通道状态指示灯，隔离变压器隔离器件组件。
结构特征 DCS 标准插卡外形，前面板配置通道状态 LED 指示灯与插拔把手。后部金手指对接 DCS 控制站背板。现场传感器信号需要通过配套外部端子板接入卡件。
工作原理 模块内部为每一路 RTD 通道输出恒定激励电流，测量热电阻两端电压，换算获取电阻数值，进一步换算得到对应温度数值。隔离器件切断现场侧与控制系统内部地回路。转换完成的温度数字量经由背板总线传输给 FCS 控制器。硬件回路电阻异常判定传感器断线，输出诊断告警信号。
安装要求 卡件安装在 CS3000 FCS 机架 I/O 插槽，确认卡件完全锁紧到位。现场热电阻信号线选用屏蔽电缆，屏蔽层执行单端接地。根据现场实际接线方式，在 DCS 软件内完成对应通道参数配置。机柜工作环境维持 0‑50℃温度区间。
使用注意事项 热电阻信号线布线远离高压动力电缆，降低电磁干扰影响。热插拔操作握住卡件把手，禁止触碰后部金手指。通道参数修改完成之后执行软件下载方可生效。周期性检查外部端子板接线紧固力矩。设备运行温度不能超出 0‑50℃。
