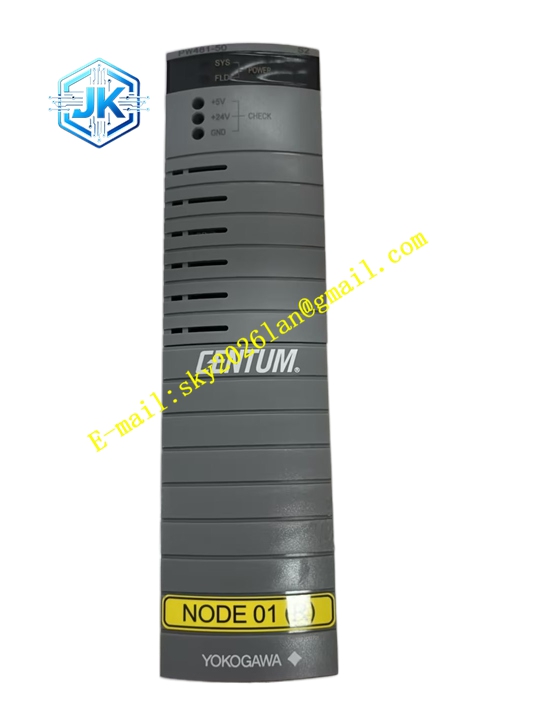

Yokogawa PW481-50
技术规格 型号：PW481-50 输入电压：AC 100~240V，50/60Hz 输入电流：2.5A 输出：多路隔离直流输出，适配 CENTUM CS3000 机架背板 最大输出功率：适配 CS3000 机架满配卡件功耗 工作温度：0℃ ~ +60℃ 储存温度：-20℃ ~ +70℃ 相对湿度：5%~90% 无凝露 防护等级：IP20 安装形式：CENTUM CS3000 机架竖插式安装 故障告警：无源干触点，电源异常输出告警信号
功能特点 宽电压交流输入，适配国内外工业电网，电网波动时输出保持稳定。 多路隔离直流输出，各回路电气隔离，单路负载短路不会导致整机掉电。 内置过压、过流、短路、过热四重保护，故障时切断输出，保护 DCS 昂贵板卡。 面板 LED 指示灯，区分电源正常、故障、待机状态。 支持双 PW481-50 冗余并联，实现无扰切换，不中断 DCS 运行。 故障无源触点输出，电源异常信号接入 DCS 系统事件报警。 背板总线供电，插入机架插槽即可自动向背板输送电源，无需额外信号线。
应用场景 CENTUM CS3000 DCS 系统控制机架供电，石油化工连续生产装置，火力发电厂机组 DCS 系统，煤化工、化肥工艺控制系统，制药工厂流程 DCS，CS3000 系统备件更换。
性能参数 多路直流输出电压纹波低，长时间连续工作电压漂移极小。 短路保护响应速度快，故障瞬间切断功率输出。 冗余切换过程无电压跌落，DCS 控制器程序不复位，数据不丢失。 高温工况下电源器件稳定，输出功率无衰减。 电磁兼容性能满足工业 DCS 标准，强电磁环境稳定运行。
材质构成 外壳：灰色阻燃工程塑料壳体，竖向散热筋结构。 PCB 主板：FR4 多层工业电路板，三防涂覆。 功率器件：高频开关管、隔离变压器、稳压电路、电解电容。 背板连接器：镀金金属总线插头。 散热部件：内置铝制散热片，自然散热。
结构特征 竖插式机架卡件，正面设置电源状态指示灯与告警接线端子，壳体外侧设计竖向散热筋提升散热效率。后端镀金背板插头，直接插入 CS3000 机架电源插槽。电路板交流输入、功率变换、直流输出区域物理隔离，降低电磁干扰。无风扇被动散热，减少粉尘堆积。模块侧面卡扣，固定于 DCS 机架。
工作原理 交流市电接入 PW481-50 输入端子，EMI 滤波抑制电网干扰，送入高频开关电源变换单元，经隔离变压、整流稳压，生成多路隔离直流电源，通过背板总线供给机架内所有 DCS 卡件。内部监测电路持续监控输出电压、电流与模块温度，一旦触发故障条件，保护电路关断功率输出，点亮故障指示灯并闭合告警触点。冗余配置两台 PW481-50 并联均分负载，单台故障，另一台承载全部负载，实现不间断供电。
安装要求 DCS 机架断电，释放残余电量。 PW481-50 对准 机架电源插槽平稳推入，锁紧侧面卡扣，背板插头完全贴合机架总线。 交流电源线接入输入端子，可靠保护接地。 冗余配置时两台 独立接交流电源，输出并联接入同一机架背板。 机柜保持通风，模块周围预留散热空间，散热筋无遮挡。 上电，确认电源指示灯正常，测量背板各路直流电压。 全部 DCS 卡件上电，验证控制系统启动与通讯。
使用注意事项 接线做好保护接地，区分火线零线。 不可超过 AC100~240V 输入电压，高压输入直接烧毁模块。 严禁带电插拔 ，带电拔插损坏背板镀金触点。 短路故障发生后，必须排除短路，断电重启模块才能恢复输出。 定期检查接线端子，振动工况端子松动造成供电异常。 环境禁止凝露，凝露会造成电路板短路。 冗余电源必须使用 同型号模块，不可混用其他型号电源。
