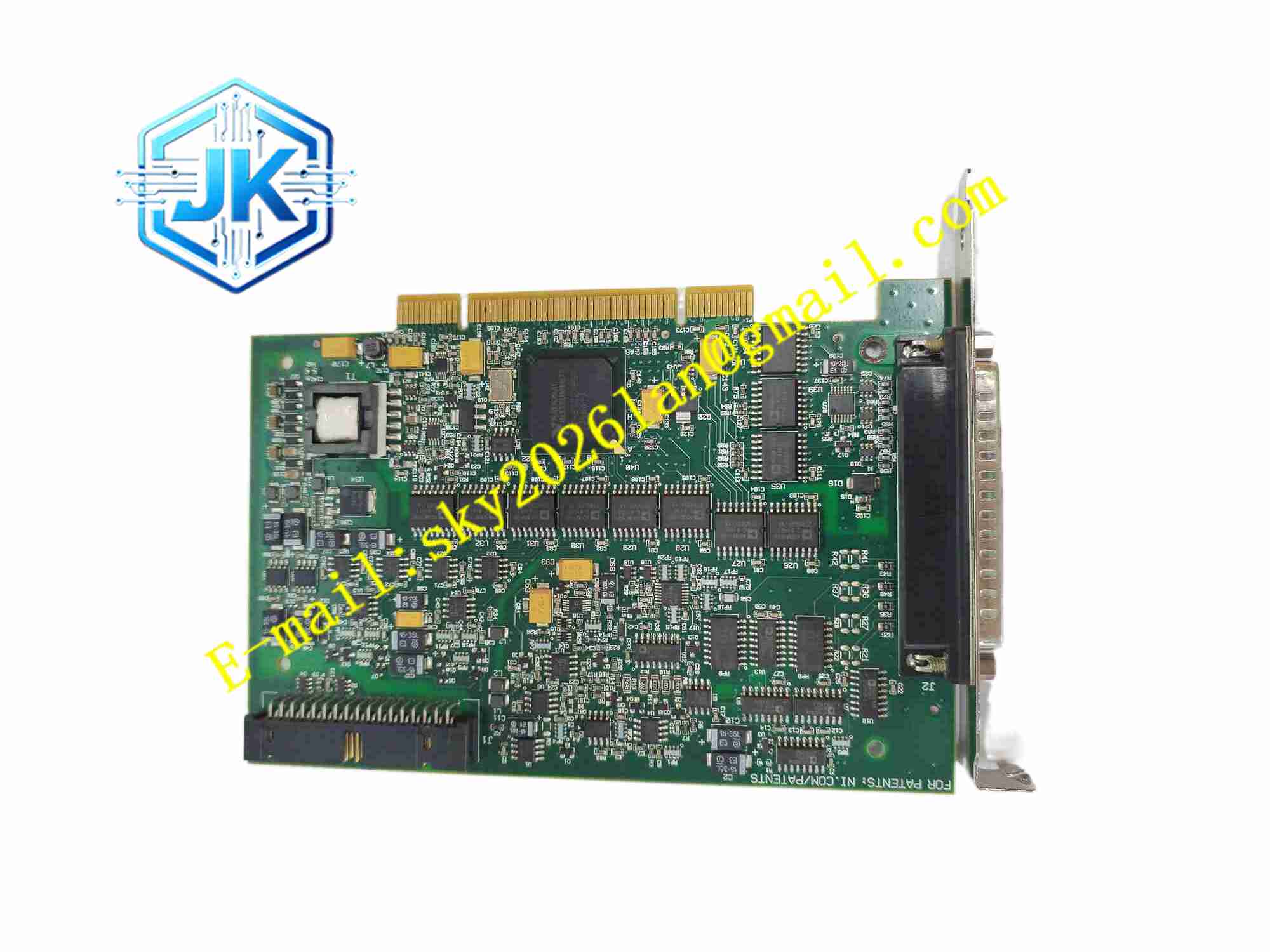

NI PCI-6230
技术规格 总线类型：标准 PCI 总线 模拟输入通道：8 路差分隔离模拟输入 ADC 分辨率：16 位 模拟输入最大采样率：250kS/s 模拟输入电压量程：±0.2V、±1V、±5V、±10V 模拟输出通道：4 路模拟输出 DAC 分辨率：16 位 模拟输出最大更新速率：单通道 500kS/s，4 通道同步 400kS/s 模拟输出范围：±10V 数字 I/O：4 路 5V TTL/CMOS 双向数字通道 计数器定时器：2 路 32 位通用计数器 隔离耐压：通道组与计算机侧之间 1000Vrms 隔离 板卡供电：PCI 插槽直接供电 工作温度：0℃ ~ 55℃ 储存温度：-40℃ ~ 85℃ 相对湿度：5% ~ 90%，无凝露 连接器类型：37 针 D-Sub 高密度连接器 防护等级：IP20，安装于工控机机箱内部 驱动软件：NI-DAQmx，兼容 LabVIEW、C、C#、Python 开发环境
功能特点 内置电气隔离架构，有效隔离现场与 PC 端地电位差，抑制地环路噪声，保护工控主板不受现场浪涌冲击。 16 位高精度模数转换，支持差分信号采集，微弱传感器信号采集稳定性强。 4 路独立模拟量输出通道，可输出标准电压信号用于执行机构与传感器激励。 集成两路 32 位计数器，可采集编码器脉冲、频率、周期、事件计数，支持 PWM 脉冲生成。 4 路双向 TTL 数字通道，用于开关信号采集与电平输出控制。 硬件 FIFO 缓存，高速连续采集场景下缓存采样数据，杜绝数据丢失。 支持硬件触发采集，包含模拟触发、数字边沿触发，实现外部信号同步测量。 NI-DAQmx 驱动内置硬件自检，上电自动检测 ADC、DAC、计数器、通信链路故障。 可软件配置采样时钟、触发方式、量程，无需硬件跳线修改参数。 支持多板卡同步采集，借助 RTSI 同步总线共享时钟信号，实现多卡时序同步。
应用场景 工业设备状态监测系统，自动化零部件功能测试台，压力、温度传感器标定平台，液压气动回路信号采集，实验室多通道动态信号测量，电力二次回路信号采集，小型过程控制模拟量闭环测试系统。
性能参数 模拟输入全量程积分非线性误差低，采集线性度优异。 模拟输出单调输出特性稳定，不存在非单调跳变。 隔离电路抑制共模干扰能力强，现场地电位差不影响采集读数。 计数器脉冲采集最高频率稳定，脉冲信号无漏计。 长时间连续采集，FIFO 缓存吞吐稳定，无丢点。 宽温工况下 ADC 与 DAC 零点漂移极小，长时间运行采集精度保持稳定。 数字通道电平切换响应迅速，无信号延迟丢失。
材质构成 PCB 基板：多层 FR4 玻纤环氧印制电路板，表面三防保护涂层。 核心元器件：16 位 Σ-Δ ADC 芯片，16 位 DAC 数模转换芯片，FPGA 可编程逻辑芯片，隔离电源芯片，数字隔离器件，32 位计数器逻辑单元，高精度晶振，PCI 桥接芯片。 挡板：钢制金属机箱挡板，D-Sub 连接器开孔。 连接器：37 针 D-Sub 金属屏蔽接头，镀金接触触点。 固定配件：金属挡板固定不锈钢螺丝。
结构特征 标准全高 PCI 板卡外形，适配工控计算机标准 PCI 插槽。 金属挡板外置 37 针高密度 D-Sub 接口，用于外接信号线缆。 电路板分区布局，PCI 主机接口区域、FPGA 逻辑区域、隔离电源区域、模拟信号采集输出区域物理分隔。模拟信号走线采用差分屏蔽布线，隔离层隔开数字电路与模拟采集回路，阻断共模干扰。金属挡板与工控机机箱壳体接触，实现电磁屏蔽接地，降低外部射频干扰。板卡背部金手指实现 PCI 总线信号与供电接入。
工作原理 板卡插入工控机 PCI 插槽，由 PCI 总线提供板卡工作电源，操作系统加载 NI-DAQmx 驱动。上位软件配置采样量程、采样率、触发条件，FPGA 接收配置参数，管理 ADC、DAC 与计数器时序。现场传感器模拟信号通过 D-Sub 线缆接入板卡，经过隔离电路送入 ADC 芯片转换为 16 位数字采样数据，数据存入硬件 FIFO 缓存，再通过 PCI 总线传输至计算机内存。上位软件下发数字设定值，FPGA 将数据发送至 DAC 芯片，转换为连续模拟电压信号输出至外部被测设备。两路计数器对外部脉冲信号进行计数，测量频率、脉冲周期，同时支持生成 PWM 脉冲信号。硬件触发信号到达时，立即启动采集任务。板卡上电自动执行硬件自检，故障状态上报驱动程序。隔离电源与数字隔离器件切断现场侧与 PC 侧的电气直连，消除地环路干扰。
安装要求 工业计算机完全断电，释放人体静电，将 PCI-6230 平稳插入 PCI 插槽，拧紧金属挡板固定螺丝。 外部模拟信号、数字信号、脉冲信号采用屏蔽线缆接入 37 针 D-Sub 连接器，按照引脚定义完成接线。 工控机机箱可靠接地，金属挡板与机箱壳体保持紧密接触。 信号屏蔽线缆远离变频器、大功率电机动力电缆，单独敷设。 电脑开机，安装 NI-DAQmx 驱动与 LabVIEW 软件，在 NI MAX 软件识别硬件，完成板卡自检。 创建采集任务，配置量程、采样率、触发模式，使用标准信号源校验模拟输入输出精度，验证计数器脉冲采集功能。
使用注意事项 板卡插拔操作前释放人体静电，静电会损坏 ADC、FPGA 高精度芯片。 模拟输入通道禁止接入超出板卡额定量程的高压信号，高压击穿前端信号调理电路。 隔离仅针对板卡内部隔离区域，外部接线仍需要做好浪涌防护。 修改采集项目前保存 LabVIEW 工程文件。 定期检查 D-Sub 接头，积尘氧化会造成信号噪声增大。 不可在超出额定温湿度范围运行板卡。 采集数值异常优先检查外部传感器、屏蔽线缆，再排查板卡硬件故障。
