描述

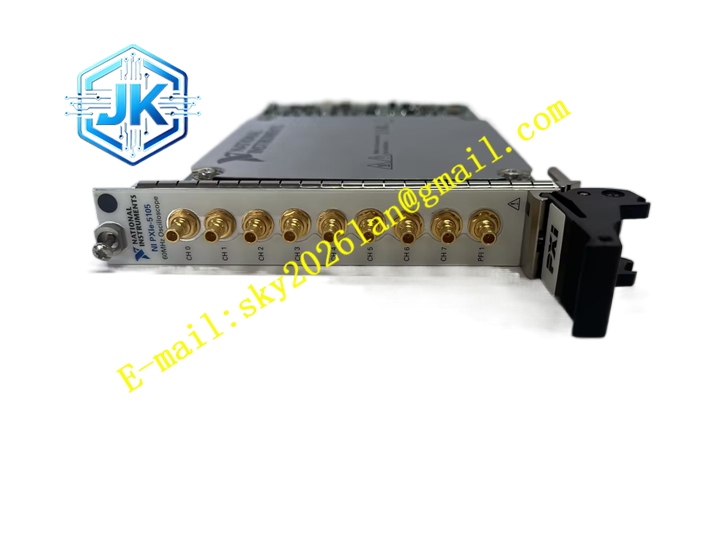

NI PXIe-5105
技术规格
- 品牌： NI
- 型号： PXIe-5105
- 产品类型： PXI 示波器/数字化仪
- 通道数量： 8 通道同步采样
- 模拟带宽： 60 MHz
- 最大采样率： 60 MS/s
- 垂直分辨率： 12 位
- 输入电压范围： -15 V 至 15 V
- 输入阻抗： 50 Ω / 1 MΩ 可选
- 输入耦合： AC/DC 可选
- 板载内存： 16 MB、128 MB 或 512 MB
- 总线接口： PXI Express
- 触发模式： 边沿、窗口、迟滞、数字触发等
- 驱动程序： NI-SCOPE
功能特点
- 八通道同步采集： 适合多信号同时记录，保证时序一致性。
- 12 位高分辨率： 相比传统 8 位示波器可捕捉更细微幅值变化。
- 60 MS/s 采样率： 可捕获较快变化的瞬态信号。
- 60 MHz 带宽： 覆盖中低频动态信号和一般工业测试需求。
- 大容量板载内存： 最高 512 MB，支持长时间记录和多段采集。
- 灵活输入配置： 支持耦合、阻抗、量程和滤波设置。
- 多触发模式： 可精确捕获特定事件。
- PXI 同步扩展： 可与其他 PXIe-5105 或 PXI 模块同步使用。
应用场景
- 超声无损检测信号采集
- 多通道工业数据采集
- 雷达、声纳、通信中频信号记录
- 电机、逆变器、电源波形测试
- 实验室多通道示波测量
- 结构振动信号数字化记录
- 医疗成像前端信号采集
- 自动化测试系统中的高速波形捕获
性能参数
- 通道数： 8 通道
- 带宽： 60 MHz
- 采样率： 60 MS/s
- 分辨率： 12 位
- 输入范围： -15 V 至 15 V
- 输入阻抗： 50 Ω / 1 MΩ
- 内存选项： 16 MB / 128 MB / 512 MB
- 耦合方式： AC/DC
- 总线： PXI Express
材质构成
- 前面板： 金属屏蔽面板
- 输入连接器： 多通道同轴或高密度信号接口
- PCB： 高频低噪声多层电路板
- ADC 前端： 可编程增益放大器与抗混叠滤波电路
- 存储芯片： 板载高速采集内存
- 散热结构： 通过 PXIe 机箱风道散热
结构特征
- PXIe 模块外形： 插入 PXI Express 机箱使用。
- 八通道前面板接口： 便于多信号并行接入。
- 阻抗选择： 每通道可配置 50 Ω 或 1 MΩ。
- 耦合选择： 支持 AC 或 DC 耦合。
- 触发与同步接口： 通过 PXI 背板实现模块间同步。
- 状态指示： 通过软件和机箱诊断查看运行状态。
工作原理
外部信号经输入端子进入模块后，根据配置选择 AC/DC 耦合和输入阻抗，再由前端放大器调整到适合 ADC 采样的电平。抗混叠滤波器抑制高于奈奎斯特频率的成分，随后 ADC 以最高 60 MS/s 的速率对八个通道进行同步采样。采样数据写入板载内存，再通过 PXI Express 总线传输至控制器。NI-SCOPE 驱动程序提供采集控制、触发设置、波形显示和数据导出功能。多模块系统中，可通过 PXI 时钟和触发总线实现通道扩展和系统级同步。
安装要求
- 安装到支持 PXI Express 的机箱中，并确认槽位兼容。
- 安装 NI-SCOPE 驱动程序和 NI-DAQmx 相关组件。
- 使用 50 Ω 同轴电缆或适配探头连接信号源。
- 高阻抗测量时选择 1 MΩ 输入，高频测量时选择 50 Ω 输入。
- 输入信号幅度不得超过模块允许范围。
- 多模块同步时应使用同一时钟和触发源。
- 机箱风扇应保持正常运行，确保模块散热。
- 在 NI MAX 中确认模块识别正常后再进行采集。
使用注意事项
- 50 Ω 输入模式下不得接入超出允许功率的信号。
- 使用 AC 耦合时会滤除直流和极低频成分。
- 采样率设置应满足信号带宽要求，避免混叠。
- 长电缆采集时应注意阻抗匹配和信号反射。
- 多通道同时高速采集会占用较高总线带宽。
- 板载内存用尽前应完成数据读取或采用流盘方式。
- 不得将模块用于超出额定输入范围的强电信号直接测量。
- 具体内存容量、触发资源和同步能力以实际产品编号和 NI 官方手册为准。
