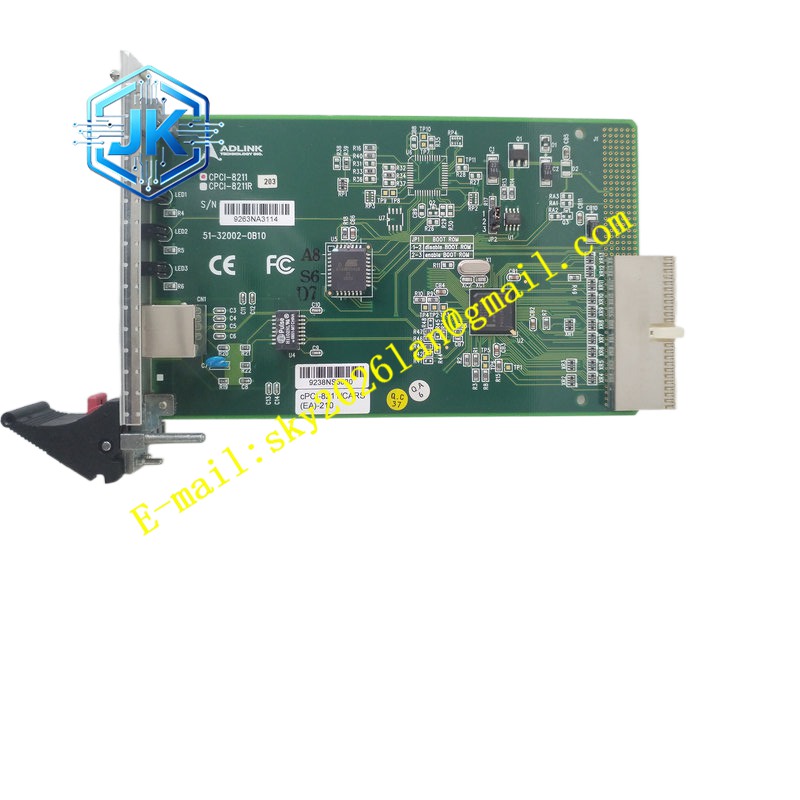

NI CPCI-8211
技术规格 3U CompactPCI 总线；支持 4 轴独立运动控制；脉冲方向输出模式；编码器差分输入；脉冲输出最高频率 1MHz；支持限位、原点、触发数字 IO；板载独立运动 DSP；工作温度 0℃~55℃；支持梯形、S 曲线加减速。
功能特点 板上 DSP 独立执行插补运算，包含直线插补、圆弧插补；支持电子齿轮、位置锁存、比较输出；每轴独立正负限位、原点信号；配套 NI 运动软件，支持 G 代码下载；硬件看门狗，故障自动停止轴运动。
应用场景 CPCI 机箱式测试台、半导体探针台、精密激光加工设备、自动化校准工装。
材质构成 FR4 多层 PCB；金属 CPCI 面板；镀金背板连接器；差分信号线路阻抗匹配设计。

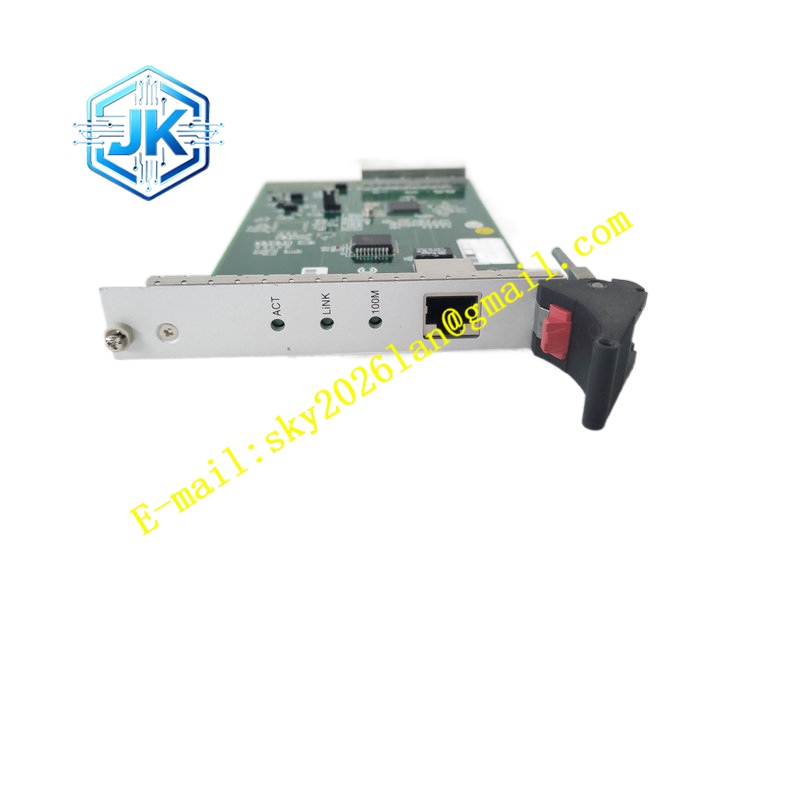

结构特征 3U 标准 CPCI 板卡，插入机箱插槽；前面板端子接口引出脉冲、编码器、限位信号；板卡搭载通道状态 LED 指示灯。
工作原理 主机将运动程序下发至板卡本地内存；板载 DSP 独立生成脉冲方向指令发送伺服驱动器；编码器反馈位置信号回板卡，形成位置闭环；IO 信号捕获原点与限位触发事件。
安装要求 断电插拔板卡；脉冲与编码器差分线缆采用屏蔽双绞线；远离机箱内大功率电源板卡；面板螺丝锁紧，降低振动影响。
使用注意事项 脉冲输出线缆尽量缩短，减少信号畸变；高速脉冲工况检查差分终端电阻；修改运动程序前停止所有轴；定期清理板卡表面积尘。
