描述
NI PXI-1031
技术规格 型号：PXI-1031 插槽数量：4 个 PXI 外设插槽，1 个系统槽位 背板带宽：132MB/s 单槽最大功率：30W 内置电源：AC 输入内置开关电源 散热：内置温控风扇风冷散热 工作温度：0℃ ~ +55℃ 储存温度：-20℃ ~ +70℃ 相对湿度：10%~90%，无凝露 安装方式：台式，可选 19 英寸机架安装配件 背板标准：PXI Rev2.2 规范
功能特点 紧凑型 4 槽设计，体积小巧，适合桌面实验室、小型自动化测试台。 完全遵循 PXI 2.2 硬件标准，兼容全部标准 PXI 模块。 背板提供 PXI 触发总线、星型触发、本地总线，支持多模块硬件同步触发。 内置电源为所有 PXI 插槽提供稳定直流供电。 温控风扇，随机箱内部温度自动调节转速，降低噪音。 支持 MXI-4、MXI-Express 外部 PC 控制，无需嵌入式控制器即可运行。 前面板模块插拔窗口，方便拆装 PXI 测试板卡。 机箱背板集成硬件触发路由，多采集模块之间硬件同步，保证测量时序精准。
应用场景 实验室小型数据采集系统，电子元器件自动化功能测试，传感器标定测试台，小型信号发生与采集系统，教学科研 PXI 测试平台，便携式现场测试设备。
性能参数 背板总线稳定传输速率 132MB/s，满足中低速采集模块数据传输。 单插槽最高支持 30W 功耗模块，适配多数数字 IO、低速模拟采集卡。 温控风扇转速调节平稳，长时间连续运行温升可控。 硬件触发总线时序误差低，多模块同步采集时序一致性高。 电源输出纹波低，保障 PXI 模块稳定采集信号。
材质构成 机箱外壳：冷轧钢板，黑色静电喷塑。 背板：FR4 多层 PXI 背板印制板，镀金插槽连接器。 电源模块：内置开关电源，金属屏蔽外壳。 散热组件：温控直流风扇，金属风道。

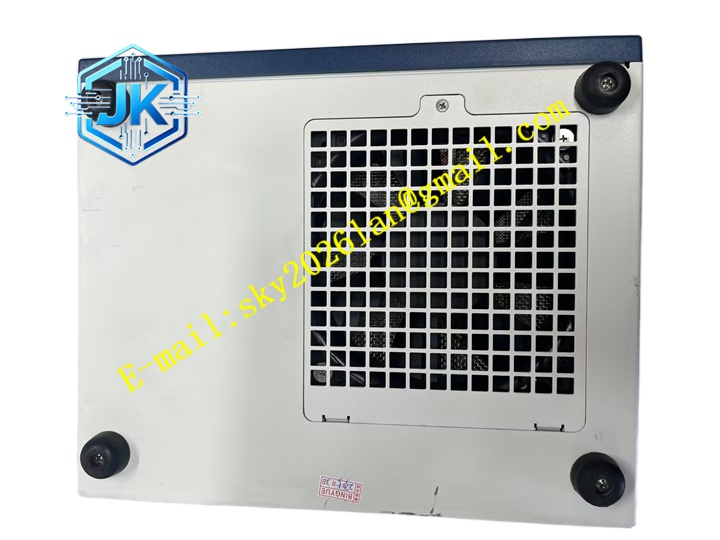

结构特征 台式紧凑型金属机箱，前面板为 4 个 PXI 模块插槽开口，模块从前面插入机箱，锁扣固定模块。机箱后部布置交流电源输入插座、电源开关、MXI 接口。机箱内部横向布置 PXI 背板，背板垂直安装插槽。电源模块安装在机箱后侧，风道从前向后贯穿，风扇抽取空气冷却模块。机箱侧面预留通风开孔。
工作原理 接入 AC 交流电源，内置电源转换为多路直流电压供给 PXI 背板，背板为每个插槽供电并传输 PXI 总线、触发信号。上位控制器（嵌入式控制器或外部 PC 通过 MXI）通过背板总线，读写 PXI 模块寄存器，下发采集、输出指令。背板触发总线实现多模块硬件同步，保证多通道采集时序对齐。机箱温控风扇监测内部温度，自动调整转速维持机箱温度稳定。
安装要求 放置在平整桌面，或者使用选配机架附件固定在 19 英寸机柜。 断开机箱电源，将 PXI 模块从前面板插入对应插槽，拧紧模块固定螺丝。 接入 AC 电源线，确认供电电压符合规格。 如需外部 PC 控制，安装 MXI 线缆连接机箱与上位电脑，安装 NI 驱动软件。 机箱前后通风孔保持通畅，无遮挡。 上电，打开 NI MAX 软件识别 PXI 机箱与所有模块，验证硬件通讯。
使用注意事项 通风孔禁止遮挡，积尘堵塞风道会造成模块过热保护停机。 模块插拔必须断电，带电插拔 PXI 模块会损坏背板插槽与板卡。 机箱内部定期清理风扇灰尘，灰尘堆积会降低散热效率。 单块模块功耗不能超过 30W，禁止在插槽安装超高功耗模块。 MXI 通讯线缆做好固定，拉扯会造成通讯中断。 运行环境禁止凝露，凝露造成背板短路。
