描述

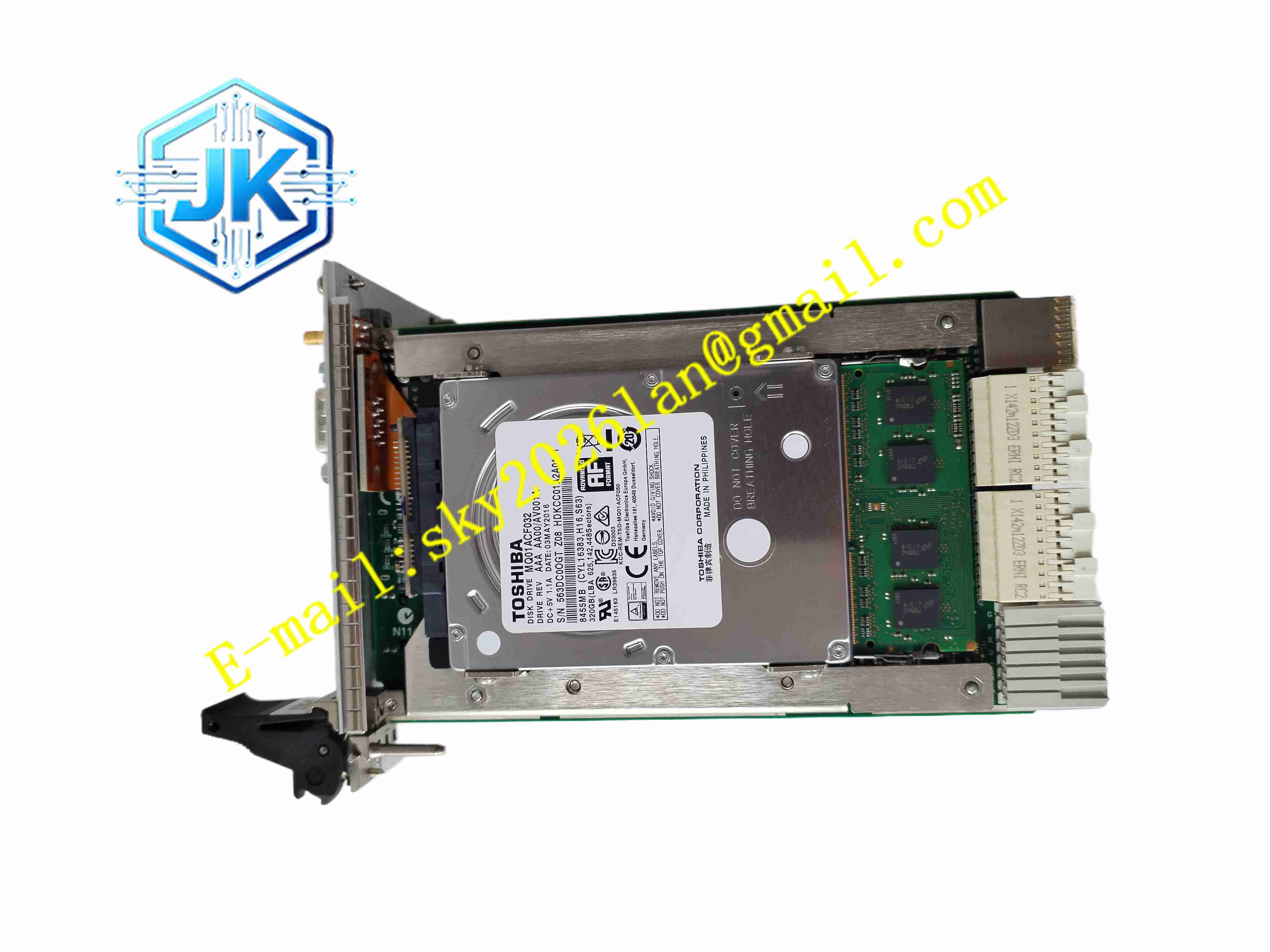

NI PXIe-8840
技术规格
品牌：National Instruments
型号：PXIe-8840
产品类型：PXI Express 嵌入式控制器
处理器选项：Intel Core i7 5700EQ 2.6 GHz 四核 / Intel Core i5 2.7 GHz 双核
片上缓存：四核版本 6 MB，双核版本 3 MB
内存：单通道 1600 MHz DDR3L，标准 4 GB，最大 8 GB（四核版本最高 8 GB，双核版本最高 8 GB）
硬盘：320 GB SATA（四核版本）或 250 GB SATA（双核版本），扩展温度选项提供 80 GB SATA SSD
系统带宽：最高 8 GB/s（四核版本）或 2 GB/s（双核版本）
PXI Express 链路配置：四链路 x4/x4/x4/x4 或双链路 x8/x8
以太网：2 个 10/100/1000BASE-TX 千兆以太网端口
USB：2 个 USB 3.0 端口，4 个 USB 2.0 端口
GPIB：集成 IEEE 488 控制器
串口：1 个 RS-232 串行端口
ExpressCard/34：部分型号配备
PXI 触发总线：支持
操作系统：Windows 7/10 或 LabVIEW Real-Time（Phar Lap / NI Linux Real-Time），依配置而定
功能特点
多种处理器配置可选，覆盖双核和四核需求
四核版本系统带宽达 8 GB/s
丰富的外设接口，包括 USB 3.0、千兆以太网、GPIB 和串口
部分型号配备 ExpressCard/34 插槽
支持 PXI 触发总线，便于多模块同步
预装 Windows 或 LabVIEW Real-Time 操作系统
现场可更换硬盘和内存
兼容 NI 软件平台
支持 EtherCAT 主站功能（部分配置）
适用于处理器密集型模块化仪器和数据采集
应用场景
自动化测试系统
高速数据采集
硬件在环仿真
实时控制系统
机器视觉
振动和声学分析
射频测试
工业过程监控
多机箱同步系统
EtherCAT 运动控制
性能参数
处理器：Intel Core i7 5700EQ 2.6 GHz 四核 / Intel Core i5 2.7 GHz 双核
系统带宽：最高 8 GB/s（四核）/ 2 GB/s（双核）
内存：最大 8 GB DDR3L 1600 MHz
硬盘：320 GB 或 250 GB SATA，扩展温度选项 80 GB SSD
以太网：2 × 千兆以太网
USB：2 × USB 3.0，4 × USB 2.0
GPIB：集成
串口：1 × RS-232
ExpressCard/34：部分型号
PXI 触发总线：支持
材质构成
工业级金属外壳
Intel Core i7/i5 处理器
DDR3L 内存模块
SATA 硬盘或 SSD
PXI Express 背板连接器
USB 3.0/2.0 控制器
千兆以太网控制器
GPIB 接口电路
串口电路
ExpressCard 控制器（部分型号）
电源管理电路
散热结构
状态指示 LED
结构特征
标准 3U PXI Express 模块外形
正面设置 USB、以太网、GPIB、串口和 DisplayPort 接口
部分型号设置 ExpressCard/34 插槽
设置状态指示 LED 和复位按钮
背面为 PXI Express 连接器
外壳具备散热设计
模块尺寸符合 PXI Express 规范
支持现场更换硬盘和内存
便于机箱内安装和维护
工作原理
PXIe-8840 插入 PXI Express 机箱的系统控制器槽位后，通过 PXI Express 背板与机箱中的仪器模块通信。处理器运行操作系统和应用程序，通过高速背板总线控制各模块的数据采集和信号生成。USB、以太网、GPIB 和串口用于连接外部设备。PXI 触发总线用于多模块间的精确同步。ExpressCard 插槽（部分型号）可扩展额外接口。系统支持基于硬盘的恢复和现场组件更换。
安装要求
确认 PXI Express 机箱兼容性和供电容量
插入机箱系统控制器槽位
确认连接器完全插入并锁紧
连接外部 USB、以太网或 GPIB 设备
上电后确认控制器正常启动
安装或确认操作系统和驱动程序
配置网络地址和共享设置
执行系统功能测试
确认 PXI 触发总线配置正确
安装 NI 软件平台和仪器驱动
使用注意事项
不同产品编号对应不同处理器、内存和操作系统配置，订购和更换时应核对具体产品编号
内存扩展应使用兼容的 DDR3L 1600 MHz 模块
硬盘更换前备份数据
避免在高温或通风不良环境中长时间满载运行
外部设备连接应使用屏蔽电缆
GPIB 电缆长度应符合规范
ExpressCard 插槽仅在部分型号上提供
EtherCAT 功能需确认具体配置支持
操作系统和驱动应保持更新
具体参数以 NI 官方手册和铭牌为准
