描述

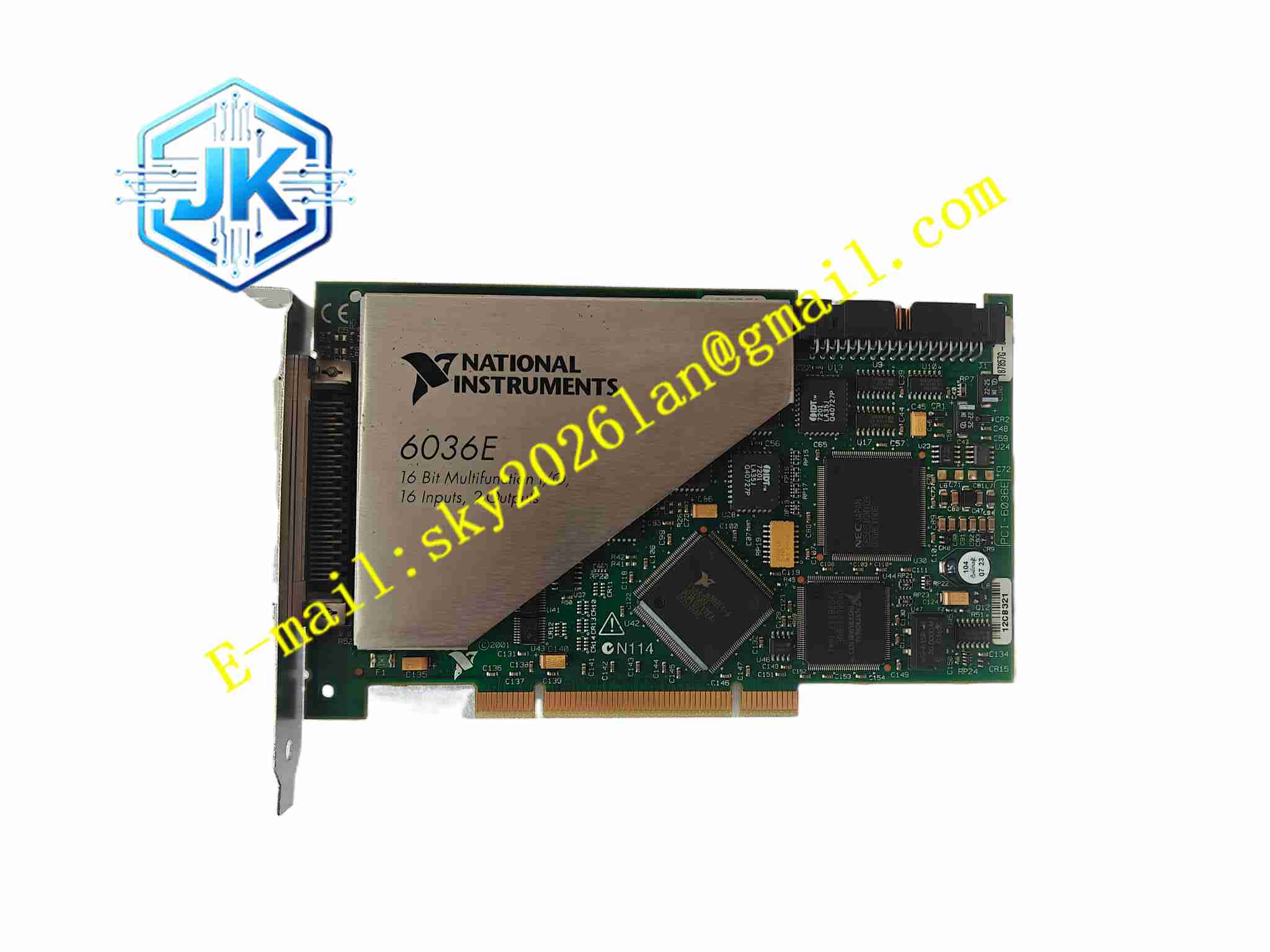

NI PCI-6036E
技术规格
- 品牌： National Instruments
- 系列： E 系列
- 型号： PCI-6036E
- 总线接口： PCI
- 模拟输入通道： 16 路单端或 8 路差分
- 模拟输入分辨率： 16 位
- 模拟输入采样率： 最高 200 kS/s
- 模拟输出通道： 2 路
- 模拟输出分辨率： 16 位
- 模拟输出更新率： 最高 10 kS/s
- 数字 I/O： 8 条 TTL 兼容数字线
- 计数器/定时器： 2 个 24 位计数器，最高 20 MHz
- I/O 连接器： 68 针 VHDCI 连接器
- 校准方式： 软件自校准，无跳线、拨码开关或电位器
- 工作温度： 0 ℃ 至 55 ℃
- 存储温度： -20 ℃ 至 70 ℃
功能特点
- 多功能集成： 单块板卡同时提供模拟输入、模拟输出、数字 I/O 和计数器功能。
- 软件自校准： 通过 NI-DAQ 驱动完成校准，无需手动调节硬件电位器。
- 差分与单端可选： 模拟输入支持差分方式，可抑制共模干扰。
- 16 位精度： 适合需要较高分辨率的电压、传感器和过程信号采集。
- 兼容 NI 软件生态： 支持 LabVIEW、LabWindows/CVI、Measurement Studio 以及 NI-DAQ 驱动。
- 触发与定时： 支持硬件定时采集和外部触发，可用于同步测量。
应用场景
- 自动化测试设备
- 实验室数据采集
- 传感器信号采集
- 电机与控制回路测试
- 振动、温度、压力等过程信号监测
- 教学与科研实验平台
- 设备状态监测
- 工业控制信号调理与采集
性能参数
- ADC 分辨率： 16 位
- DAC 分辨率： 16 位
- AI 采样率： 200 kS/s
- AO 更新率： 10 kS/s
- AI 通道配置： 16 SE / 8 DI
- AO 通道数： 2
- DIO 数量： 8 条
- 计数器数量： 2 个
- 计数器分辨率： 24 位
- 计数器最高频率： 20 MHz
材质构成
- PCB 基板： 多层印刷电路板
- ADC/DAC 芯片： 模数与数模转换电路
- 信号调理电路： 输入缓冲、滤波、量程切换电路
- 数字逻辑电路： DIO 与计数器逻辑
- PCI 接口电路： 用于与主机 PCI 总线通信
- 金属屏蔽与固定件： 用于结构固定和电磁防护
- 68 针连接器： 外部信号接入接口
结构特征
- 标准 PCI 板卡尺寸： 可安装在台式工控机或工作站的 PCI 插槽中。
- 前面板 68 针接口： 通过 SCSI 类型连接器引出全部信号。
- 无跳线设计： 通道配置、量程选择和校准均通过软件完成。
- 独立信号区域： 模拟、数字和电源部分在板卡上分区布置。
- 状态指示： 部分版本通过软件或驱动提供设备状态诊断。
工作原理
PCI-6036E 通过 PCI 总线与主机通信。模拟输入信号经缓冲、滤波和量程选择后由 16 位 ADC 转换为数字量，再通过 DMA 或中断方式传输到主机内存。模拟输出时，主机将数字量写入 DAC，DAC 输出对应电压信号。数字 I/O 用于开关量输入输出，计数器/定时器可用于脉冲计数、频率测量和定时控制。整个采集过程由板载定时器和触发逻辑协调，实现连续或触发式数据采集。
安装要求
- 安装前关闭主机电源，避免带电插拔。
- 将板卡插入空闲 PCI 插槽并固定螺丝。
- 使用 68 针电缆连接至 SCB-68、CB-68LP 等接线盒或终端板。
- 模拟信号线应使用屏蔽电缆，屏蔽层单点接地。
- 差分输入适合抑制共模噪声，单端输入适合低噪声、近距离信号。
- 安装 NI-DAQ 驱动及相关软件后再进行设备识别。
- 控制柜内应保证通风，避免高温和强电磁干扰。
使用注意事项
- 模拟输入信号不得超过允许量程，避免损坏输入电路。
- 差分输入时注意共模电压范围。
- 模拟输出负载不宜过重，避免输出失真。
- 数字 I/O 电平需与外部设备匹配，防止过压或过流。
- 长距离信号传输应使用屏蔽线并远离动力电缆。
- 定期执行自校准以保持测量精度。
- 更换主机或操作系统时需重新安装驱动并验证设备识别。
