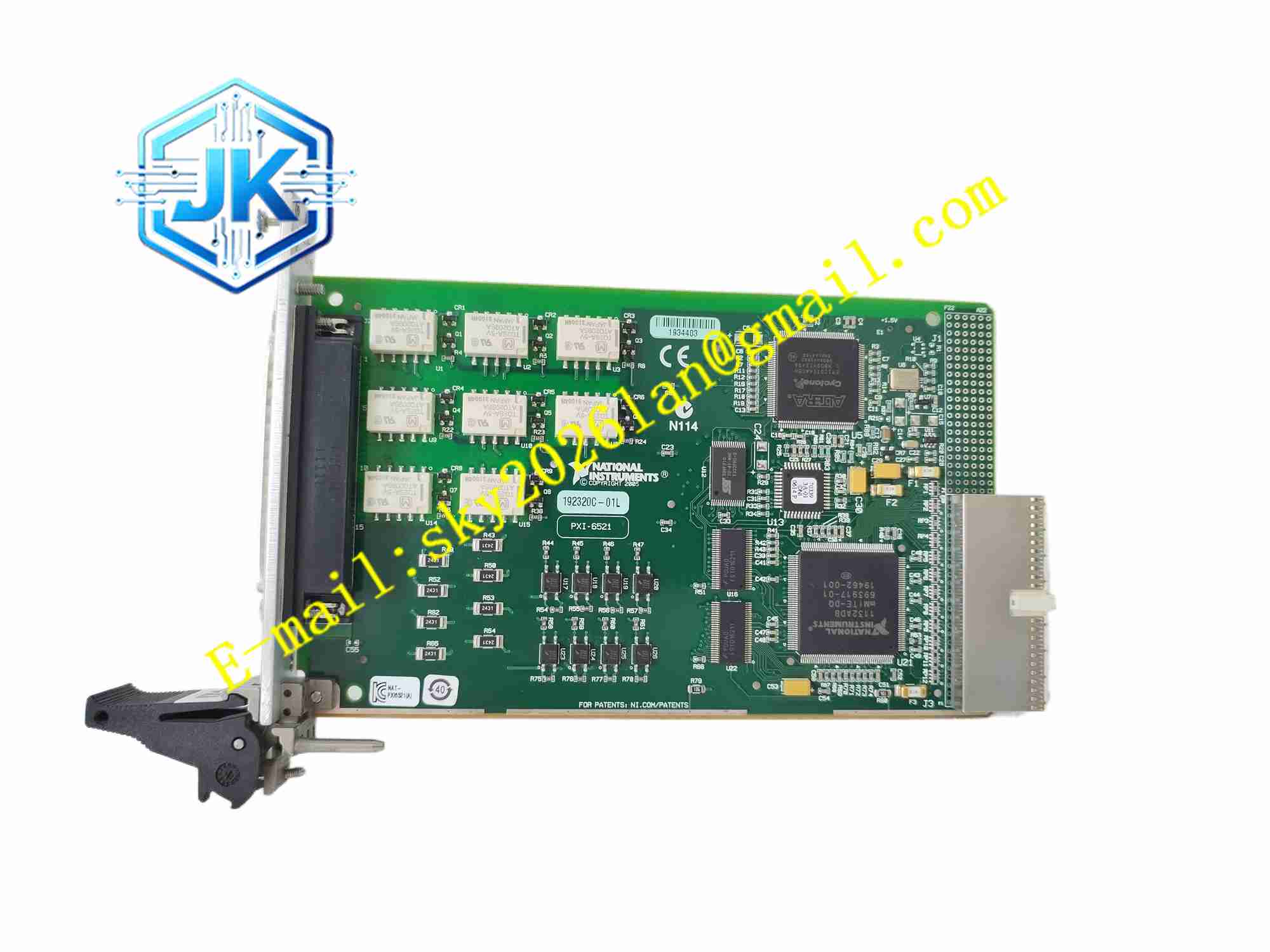

NI PXI-6521
技术规格 型号：PXI-6521 总线接口：PXI 总线 数字输入通道：8 路隔离 DI 继电器输出通道：8 路 SPST 干触点继电器输出 输入隔离电压：250Vrms 通道对地隔离 继电器触点额定：30V DC/250V AC，最大 1A 输入信号类型：干接点或者有源 24V 数字输入 背板触发：支持 PXI 硬件触发 工作温度：0℃ ~ +55℃ 储存温度：-20℃ ~ +70℃ 相对湿度：10%~90% 无凝露
功能特点 通道电气隔离，隔离电压 250Vrms，保护 PXI 背板与测试电脑不受工业侧高压浪涌损坏。 8 路隔离数字输入，采集外部无源干接点或者 24V 有源开关信号。 8 路 SPST 继电器干触点输出，无源触点，可直接驱动不同电压等级负载。 支持 PXI 硬件触发，可与机箱内其他采集模块同步执行输入输出动作。 继电器状态、DI 状态实时读取，软件可监控每一路通道状态。 具备过压保护，外部高压误接入通道不会直接损坏模块。 NI 驱动支持 LabVIEW、C#、Python 等编程语言，开发便捷。
应用场景 控制柜 I/O 仿真测试台，继电器、接触器老化寿命测试，工业设备开关信号采集与控制，航空电子开关信号仿真，产线自动化功能测试，硬件在环仿真数字量接口。
性能参数 继电器触点动作时间稳定，吸合与释放时序一致性高。 隔离层绝缘性能稳定，阻断共模干扰，防止地环路干扰。 DI 输入采样响应速度稳定，准确捕捉开关状态变化。 继电器机械寿命在额定负载下可达千万次级别。 PXI 总线读写稳定，指令下发延迟低。
材质构成 模块外壳：金属屏蔽面板，冷轧钢板。 主板：FR4 多层工业 PCB，隔离区域分区布线。 输入器件：光耦隔离芯片，浪涌保护器件。 输出器件：SPST 微型信号继电器。 连接器：螺丝端子接线接口。
结构特征 标准 PXI 卡式模块，前面板配备螺丝端子接线排，用于外部 DI/DO 线路连接。金属面板带固定螺丝，插入 PXI 机箱插槽后锁紧固定。电路板分为 PXI 总线侧隔离区与外部信号隔离区，光耦隔离器件分隔两个区域，实现电气隔离。继电器阵列布置在信号侧，面板端子直接引出每一路 DI 与继电器触点。
工作原理 PXI 背板提供模块供电与通讯总线，上位软件下发指令，通过 PXI 总线读写模块寄存器。数字输入通道接入外部开关信号，经过光耦隔离，将外部开关状态转换为板内数字信号上传至上位软件。继电器输出通道接收软件指令，驱动板载微型继电器线圈，继电器干触点闭合或者断开，控制外部负载通断。硬件触发信号接入时，模块按照触发时序同步采集 DI、切换继电器输出，实现多模块同步。
安装要求 PXI 机箱断电，将 PXI-6521 模块插入 PXI 机箱空闲插槽，拧紧面板固定螺丝。 外部信号线接入前面板螺丝端子，区分 DI 输入回路、继电器输出回路。 接线完成检查线路，确认外部高压不会误接入数字输入通道。 机箱上电，在 NI MAX 识别模块，安装驱动程序。 使用 LabVIEW 或者其他开发软件，测试 DI 采集与继电器输出动作。
使用注意事项 继电器触点负载不可超过额定电压电流，超载会烧蚀触点。 外部接线区分强弱电，高压回路布线远离模块信号线。 模块插拔必须断电，禁止带电插拔 PXI 板卡。 定期检查继电器触点，大电流频繁通断场景触点会磨损。 隔离通道外部不可接入超过 250Vrms 电压，击穿隔离层损坏模块。 接线端子螺丝拧紧，振动工况端子松动造成信号异常。
