描述

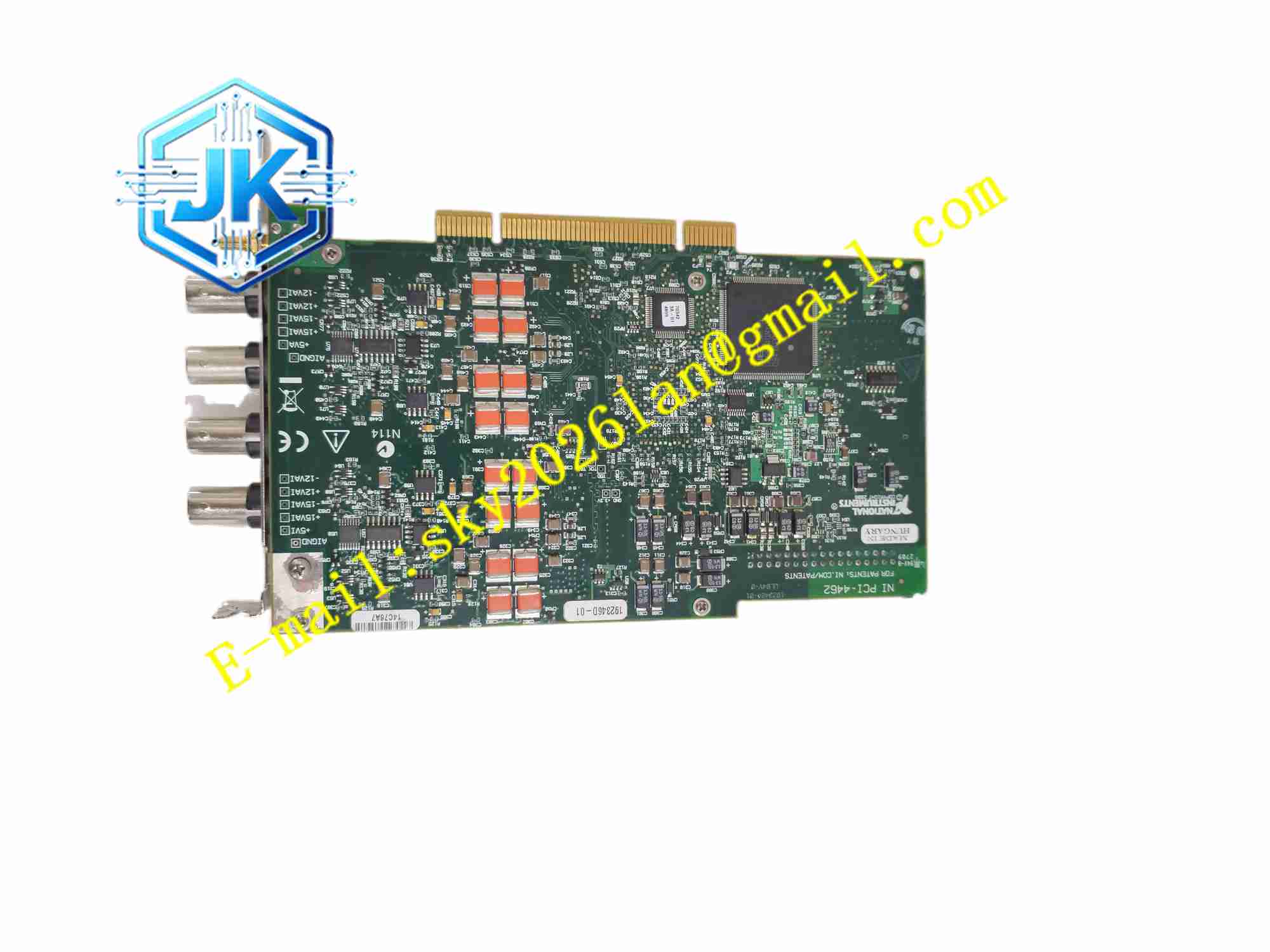

NI PCI-4462
技术规格 总线类型：标准 PCI 总线 模拟输入通道：4 路同步采样模拟输入 ADC 分辨率：24 位 单通道最大采样率：204.8kS/s 输入电压量程：±10V 动态范围：112dB 耦合方式：软件 AC/DC 耦合切换 IEPE 激励：4mA 恒流，软件单独控制每通道激励开关 内置模拟抗混叠滤波器 通道串扰：小于 – 90dB 触发方式：软件触发、外部数字边沿触发 同步总线：RTSI 总线，支持多卡同步 板卡供电：PCI 插槽供电 工作温度：0℃ ~ +55℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90% 无凝露 安装形式：工控机 PCI 插槽板卡 连接器：4 路 BNC 屏蔽同轴接口 驱动：NI-DAQmx，LabVIEW 兼容
功能特点 4 通道 24 位同步采集，全部通道同步采样，多测点相位测量准确。 每通道独立可控 IEPE 4mA 恒流激励，每一路通道可单独开启或关闭传感器供电。 软件切换 AC/DC 耦合，适配交流振动噪声信号和带直流分量模拟信号。 内置模拟抗混叠低通滤波器，消除高频混叠失真。 高动态范围，同时捕捉微弱振动和冲击大信号。 硬件大容量 FIFO 缓存，长时间连续采集不丢采样点。 BNC 屏蔽同轴接口，适配传感器同轴电缆，抑制外部电磁干扰。 RTSI 同步总线，多块 PCI-4462 板卡共用同一采样时钟，实现几十通道同步测量。 配套 NI-DAQmx 驱动，LabVIEW 图形化编程快速搭建振动声学测试程序。 上电硬件自检，检测 ADC、时钟、IEPE 激励电路故障。
应用场景 机械设备多测点模态测试，汽车整车 NVH 噪声振动多通道测试，风机多测点振动监测，建筑结构多点振动采集，声学阵列噪声测量，电机多位置振动故障诊断。
性能参数 四通道同步采样，通道间相位同步误差极低。 24 位 ADC 底噪低，微小振动信号分辨能力强。 各通道 IEPE 恒流激励独立稳定，通道之间互不影响。 模拟抗混叠滤波性能稳定，抑制高频噪声。 连续长时间采集数据流稳定，不会丢失采样数据。 RTSI 多板卡同步，多卡采样时钟同步精度高。 BNC 屏蔽接口抗干扰强，工业测试环境噪声抑制效果优异。
材质构成 PCB 基板：多层 FR4 玻纤环氧印制电路板。 核心元器件：4 路 24 位 Σ-Δ ADC 芯片，独立 IEPE 恒流激励电路，模拟抗混叠滤波电路，FPGA 可编程逻辑芯片，PCI 桥接芯片，RTSI 同步总线电路，高精度板载晶振。 挡板：金属钢制机箱挡板，BNC 同轴接口开孔。 连接器：BNC 金属屏蔽同轴接头。 固定配件：金属挡板固定螺丝。
结构特征 标准全高 PCI 板卡，适配工控计算机 PCI 插槽。 金属挡板横向排布 4 路 BNC 同轴屏蔽接口。 电路板分为 PCI 主机接口区域、FPGA 逻辑区域、4 通道模拟信号调理 ADC 区域、RTSI 同步总线区域。 模拟微弱信号采用差分屏蔽布线，与数字 PCI 总线电路分区隔离，降低数字噪声干扰模拟采集信号。 金属挡板与工控机机箱壳体接触，形成电磁屏蔽，抑制外部电磁、射频干扰。
工作原理 板卡插入 PCI 插槽，由 PCI 总线供电，操作系统加载 NI-DAQmx 驱动。LabVIEW 上位软件配置采样率、AC/DC 耦合、各通道 IEPE 激励开关、触发模式。压电传感器、麦克风同轴电缆接入 BNC 接口，软件开启对应通道 IEPE，输出 4mA 恒流给传感器。传感器输出微弱模拟信号进入板卡，经过模拟抗混叠滤波器，送入 24 位 Σ-Δ ADC 芯片转换为数字采样数据。FPGA 管理全部 4 通道同步采样时序，采样数据存入硬件 FIFO 缓存，通过 PCI 总线持续上传至计算机内存。RTSI 总线连接多块板卡，共享统一采样时钟，实现多板卡多通道同步采集。板卡上电自检硬件电路，故障信息上报 NI-DAQmx 驱动程序。
安装要求 工业计算机完全断电，释放人体静电，PCI-4462 插入 PCI 插槽，拧紧金属挡板螺丝。 传感器同轴屏蔽电缆接入 BNC 接口。 电脑开机，安装 NI-DAQmx 驱动软件与 LabVIEW 开发环境。 工控机机箱可靠接地，金属挡板与机箱壳体保持良好接触。 传感器同轴电缆远离变频器、大功率电机动力电缆，分开敷设。 在 LabVIEW 创建采集任务，配置 IEPE 激励、采样参数、触发条件，启动采集，验证多通道同步采集功能。
使用注意事项 安装操作释放人体静电，静电损坏高精度 ADC 芯片。 IEPE 激励开启时 BNC 端口输出恒流电源，禁止 BNC 接口短路。 BNC 同轴接头保持清洁，接头松动会引入噪声，造成波形畸变。 振动噪声采集推荐使用 AC 耦合模式。 修改 LabVIEW 采集项目前保存工程文件。 不可超出额定温湿度范围运行板卡。 采集波形异常优先检查传感器、BNC 线缆，再排查板卡硬件。
