描述

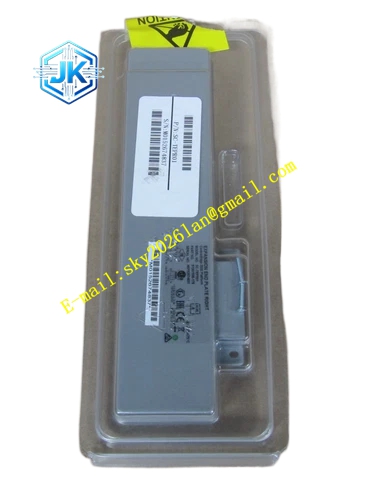

Honeywell SC-TEPR01
技术规格
- 通道数量：4 路热电阻输入通道
- 支持传感器：PT100、PT1000 铂电阻，支持二线、三线、四线制接法
- 分辨率：16 位 ADC
- 隔离等级：通道对背板 500VAC
- 背板接口：HC900 扩展 I/O 总线
- 供电：24V DC
- 工作温度：0℃至 + 60℃
- 安装方式：35mm 标准 DIN 导轨
功能特点 支持二三线四线制热电阻接线，三线制自动补偿引线电阻误差。 逐通道断线、短路诊断，传感器线路故障上传控制器报警。 软件可选温度单位，摄氏度、华氏度切换。 数字滤波功能，抑制现场电机、变频器电磁噪声。 板载 LED，独立显示每个通道状态。 模块即插即用，HC900 控制器自动识别模块型号。
应用场景 换热站、空调机组水温采集 小型反应釜、烘箱温度监测 HC900 PLC 系统温度点位扩容 热电阻测温回路模块备件替换
性能参数
- 测量精度：±0.1℃
- 全通道更新周期：100ms
- 断线检测响应时间：≤200ms
- 平均无故障时间：72 万小时
材质构成 阻燃 ABS 外壳 16 位 ADC 采集芯片 精密恒流源电路 光耦隔离元件 TVS 浪涌保护二极管 可拆卸螺钉端子块 DIN 导轨卡簧
结构特征 窄长条 DIN 导轨模块外形。 前面可拆卸端子块，4 通道端子分组排布。 前面板 4 个通道状态 LED。 侧边扩展总线接口，连接 HC900 CPU。 底部集成 DIN 导轨锁扣。
工作原理 模块内部恒流源向接入的铂热电阻输出恒定小电流，采集电阻两端电压，换算成电阻值，再根据铂电阻分度表转换为温度数值。三线模式下自动计算引线电阻抵消误差。ADC 转换后的数字信号，通过扩展总线传输至 HC900 控制器。回路断线、短路时，采集电路识别异常，标记故障通道。
安装要求 模块卡装在控制柜 DIN 导轨上，锁止卡簧。 使用专用扩展线缆连接 HC900 CPU 扩展口。 热电阻屏蔽线缆接入端子，按照三线 / 四线规范接线。 控制器软件内配置传感器类型、滤波参数。 上电后逐通道比对标准温度源校验读数。
使用注意事项 热电阻线缆使用屏蔽双绞线，屏蔽层单点接地。 通道禁止接入 AC 高压，会直接烧毁隔离电路。 二线制接线存在引线电阻误差，高精度测温场景必须选用三线或四线。 扩展线缆长度不超过 2 米，过长造成通信衰减。
