描述

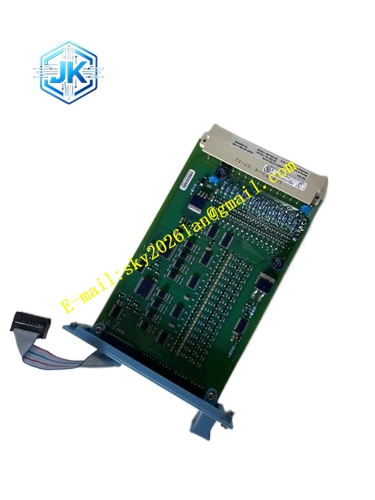

Honeywell SDI-1624CCV1.2
技术规格
- 通道数量：16 路数字量输入通道
- 输入信号：24V DC 有源信号、干接点触点
- 输入阈值：ON≥15V DC，OFF≤5V DC
- 通道隔离：逐通道 500VAC 光电隔离
- 背板总线：FSC 机架安全 I/O 总线
- 工作温度：0℃至 + 60℃
- 安装方式：FSC 机架槽位插装
- 固件版本：V1.2
功能特点 逐通道光电隔离，阻断现场浪涌、高压窜入安全背板总线。 软件独立配置每通道输入去抖时间，适配机械开关弹跳。 逐通道断线监测，接线断开、回路丢失供电自动上报故障。 支持源型、漏型两种输入接线方式。 每通道独立 LED 状态指示灯，直观显示通断状态。 支持热插拔，更换模块不中断 FSC 系统其余安全回路运行。 V1.2 版本优化总线通信时序，提升高负载机架下通信稳定性。
应用场景 SIS 安全仪表系统急停按钮信号采集 阀门回讯、限位开关安全反馈接入 压力开关、液位开关联锁信号采集 FSC 系统 V1.2 版本数字输入卡备件替换
性能参数
- 断线检测响应时间：≤180ms
- 通道串扰衰减：≥-60dB
- 输入去抖设置范围：0~1000ms
- 平均无故障时间：92 万小时
- 绝缘电阻：≥1000MΩ
材质构成 FR4 阻燃低噪声 PCB 基板 通道光耦隔离阵列 RC 去抖滤波元件 TVS 浪涌保护二极管 镀金背板连接器 可拆卸螺钉端子块 阻燃前面板
结构特征 标准 FSC I/O 卡插卡外形。 前面可拆卸端子块，16 通道端子有序排布。 隔离屏障分隔现场侧与背板安全侧。 前面板 16 路通道状态 LED 阵列。 防误插缺口，防止插错槽位。
工作原理 现场开关触点信号接入端子通道，光耦器件隔离现场侧与安全背板侧，将通断状态转换为逻辑电平。滤波电路消除机械开关触点弹跳造成的瞬态误触发。模块采集所有通道状态打包，通过 FSC 背板总线上传给安全控制器。断线检测回路持续监测回路电流，线路断开时标记故障，上传至 FSC 工程师站。
安装要求 卡件对准 FSC 机架槽位，平稳插入，锁紧固定卡扣。 现场开关线缆接入端子，急停回路优先选用常闭触点。 在 FSC 工程师软件配置每通道去抖时长、故障报警逻辑。 上电后逐通道触发开关，验证状态采集与故障诊断。
使用注意事项 禁止 AC 高压接入输入端子，高压击穿光耦隔离元件，造成系统故障。 安全急停回路必须使用常闭触点，断线时自动触发安全联锁动作。 开关线缆使用屏蔽电缆，与动力电缆分开桥架敷设，避免电磁干扰误触发。 本 V1.2 版本固件适配老款 FSC 控制器，升级控制器前确认固件兼容。 插拔卡件均匀受力，禁止弯折背板金手指。
