描述

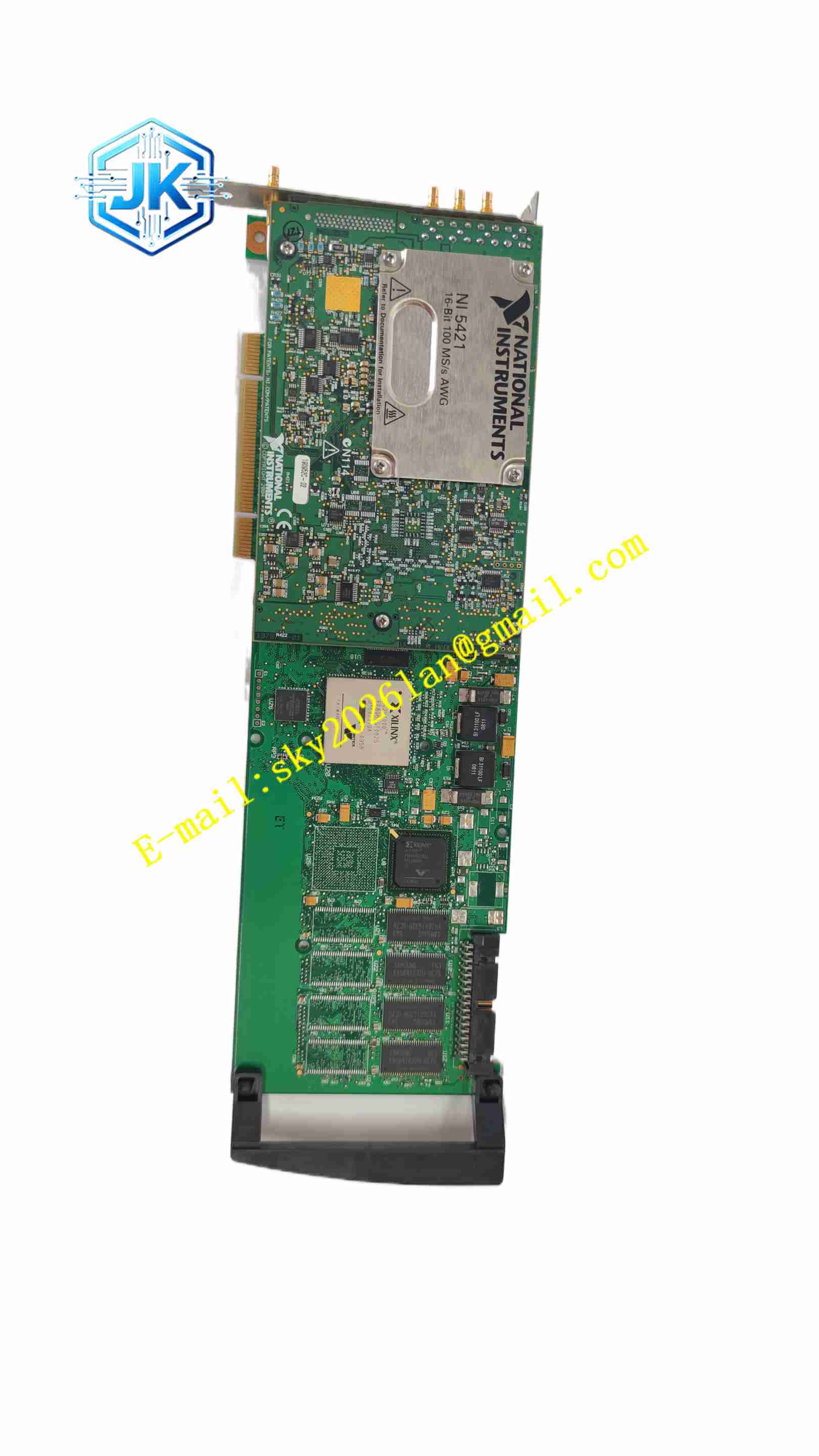

NI PCI-5421
技术规格 总线类型：标准 PCI 总线 输出通道：1 路模拟波形输出 DAC 分辨率：16 位 最大采样速率：100MS/s 输出阻抗：软件可选 50Ω 或 75Ω 输出电压范围：负载 50Ω 条件下峰峰值最高 12V，±6V 输出范围 支持波形类型：正弦波、方波、三角波、斜坡波形、用户自定义任意波形 正弦波最大输出频率：43MHz 方波最大输出频率：12.5MHz 三角波最大输出频率：5MHz 触发：4 路外部数字触发输入，4 路 Marker 标记事件输出 同步：NI-TClk 多板卡同步 板卡供电：PCI 插槽供电 工作温度：0℃ ~ +55℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90% 无凝露 安装形式：工控计算机 PCI 插槽板卡 连接器：BNC 屏蔽同轴输出接口 驱动软件：NI 信号生成驱动，LabVIEW 兼容
功能特点 单通道 16 位高速 DAC，最高 100MS/s 采样率，生成高速任意波形信号。 DDS 直接数字合成技术，精准生成标准正弦、方波、三角波等函数波形。 支持用户自定义波形，上位软件导入波形数据，板卡高速回放波形。 软件切换输出阻抗 50Ω/75Ω，适配不同负载阻抗匹配需求。 多级软件衰减设置，衰减范围 0~51dB，灵活调整输出信号幅值。 4 路外部触发输入，支持外部硬件信号触发波形回放，和外部测试设备同步。 4 路 Marker 标记信号输出，波形输出同步输出标记脉冲，用于同步外部采集设备。 NI-TClk 同步总线，多块 AWG 板卡同步输出多路相位同步波形。 硬件波形缓存，大容量板载内存存储波形样本，实现长时间连续波形回放。 BNC 屏蔽同轴输出接口，输出信号抗外部电磁干扰。
应用场景 电子元器件自动化测试台，传感器标定信号源，伺服控制信号仿真，通信信号模拟，振动测试激励信号生成，实验室电路测试信号发生器。
性能参数 DAC 波形输出更新速度最高 100MS/s，波形回放时序精准。 DDS 合成正弦波频率分辨率高，频率调节稳定。 输出阻抗匹配切换稳定，阻抗匹配良好时信号反射极低。 Marker 标记脉冲与波形输出时序同步误差极小。 多板 NI-TClk 同步，多路波形相位同步精度高。 连续长时间波形回放，波形样本数据流稳定，无波形失真。 BNC 屏蔽输出接口，输出信号噪声低。
材质构成 PCB 基板：多层 FR4 玻纤环氧印制电路板。 核心元器件：16 位高速 DAC 芯片，DDS 直接数字合成单元，FPGA 逻辑芯片，波形存储内存，输出信号放大电路，阻抗匹配电路，NI-TClk 同步电路，高精度时钟晶振。 挡板：金属钢制机箱挡板，BNC 同轴接口、触发 I/O 连接器开孔。 连接器：BNC 金属屏蔽同轴输出接头，数字触发接口。 固定配件：金属挡板固定螺丝。
结构特征 标准全高 PCI 板卡，适配工控计算机 PCI 插槽。 金属挡板集成 BNC 波形输出同轴接口，外加数字触发输入输出连接器。 电路板分为 PCI 主机接口区域、FPGA 波形存储逻辑区域、高速 DAC 与模拟输出放大区域、NI-TClk 同步总线区域。 高速模拟输出信号做阻抗匹配差分布线，保证高频波形信号完整性。 金属挡板与工控机机箱壳体连接，电磁屏蔽，降低外部干扰对输出波形的影响。
工作原理 板卡插入工控机 PCI 插槽，PCI 总线为板卡供电，操作系统加载 NI 波形生成驱动。LabVIEW 上位软件将用户自定义波形样本或标准函数波形参数下载至板卡板载内存。FPGA 读取波形样本，按照设定 100MS/s 最大采样速率送入 16 位 DAC 芯片，数字样本转换为连续模拟波形信号，经过输出放大电路、阻抗匹配电路，通过 BNC 同轴接口输出至外部被测设备。DDS 单元直接生成标准正弦、方波等函数波形。外部触发信号接入触发输入接口，触发信号到达时启动波形回放。Marker 标记信号和波形同步输出，用于同步外部采集设备。多板卡使用 NI-TClk 同步总线共享时钟，实现多通道同步波形输出。板卡持续自检 DAC、时钟、内存硬件状态，故障信息上报驱动程序。
安装要求 工业计算机完全断电，释放人体静电，PCI-5421 板卡插入 PCI 插槽，拧紧金属挡板固定螺丝。 BNC 同轴屏蔽电缆连接板卡 BNC 输出口与被测设备输入接口。 数字触发线缆接入触发 I/O 连接器。 电脑开机，安装 NI 波形生成驱动与 LabVIEW 开发环境。 工控机机箱可靠接地，金属挡板与机箱壳体保持良好接触。 高频同轴线缆远离动力电缆，减少电磁干扰。 在上位软件加载波形，配置采样率、输出幅值、阻抗、触发模式，启动波形输出，使用示波器验证输出波形。
使用注意事项 板卡安装前释放人体静电，静电损坏高速 DAC 与 FPGA 芯片。 输出 BNC 接口禁止接入外部高压信号，高压烧毁输出放大电路。 高频同轴 BNC 线缆端面保持清洁，接头阻抗不匹配造成波形反射畸变。 输出阻抗设置必须匹配负载阻抗，否则波形幅值失真。 修改波形工程前保存 LabVIEW 项目文件。 不可超出额定温湿度范围运行板卡。 波形输出异常优先检查 BNC 同轴电缆与负载阻抗匹配，再排查板卡硬件。
