描述

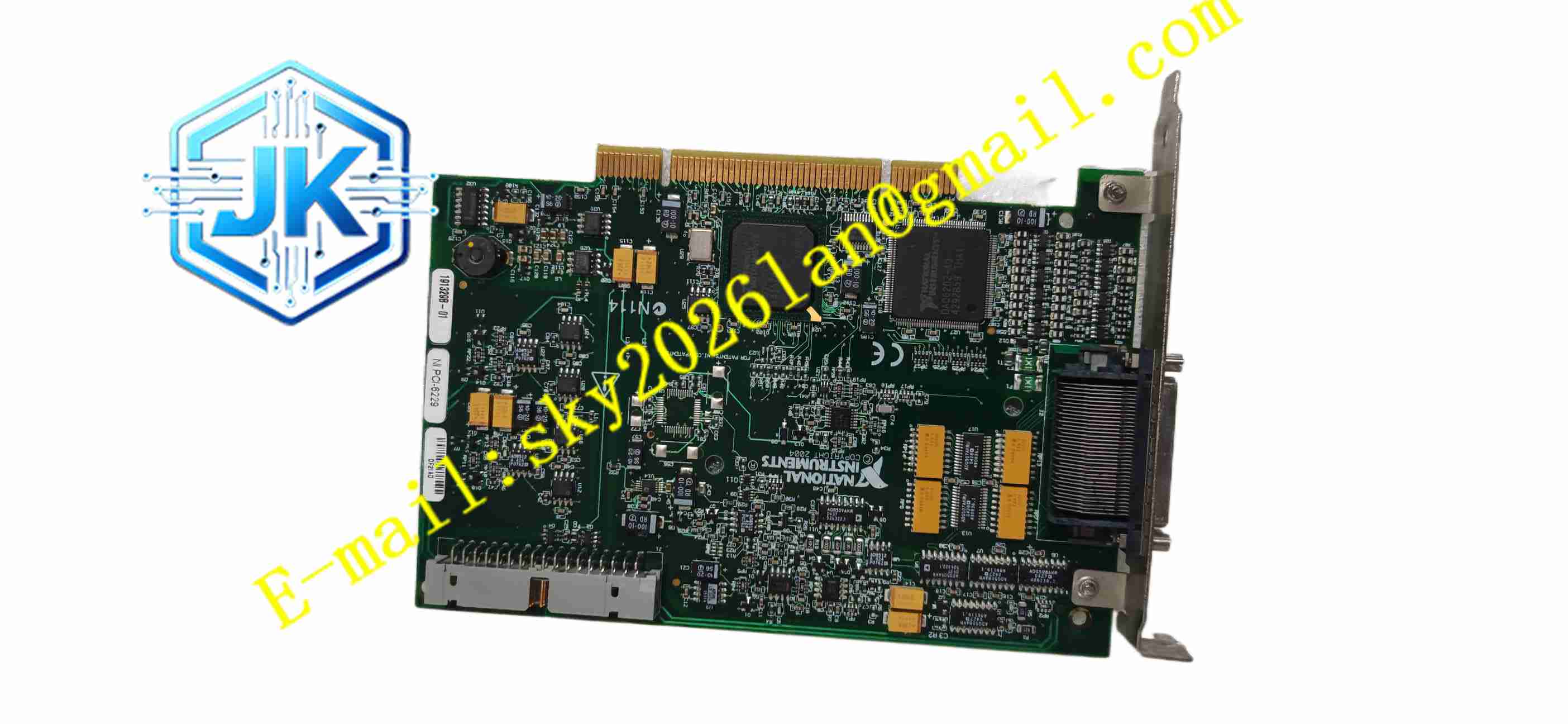

NI PCI-6229
技术规格
- 品牌： National Instruments
- 系列： M 系列
- 型号： PCI-6229
- 总线接口： PCI
- 模拟输入通道： 32 路单端或 16 路差分
- ADC 分辨率： 16 位
- 最高采样率： 250 kS/s
- 输入耦合： DC 耦合
- 输入范围： ±10 V、±5 V、±1 V、±0.2 V 等
- 最大工作电压： 信号加共模电压相对 AIGND 不超过 ±11 V
- 过压保护： 上电 ±25 V，断电 ±15 V，最多适用于两个 AI 引脚
- 模拟输出通道： 4 路
- 模拟输出分辨率： 16 位
- 模拟输出最高更新率： 833 kS/s
- 数字 I/O： 48 路可编程数字线
- 关联数字 I/O： 支持 32 条时钟线，最高 1 MHz
- 计数器/定时器： 2 个 32 位计数器
- 触发方式： 数字触发、模拟触发、外部触发
- 驱动软件： NI-DAQmx
- 工作温度： 0 ℃ 至 55 ℃
- 存储温度： -40 ℃ 至 70 ℃
功能特点
- 高集成度： 单卡提供 AI、AO、DIO 和计数器，减少多卡组合复杂度。
- 较多模拟输入通道： 支持 32 路单端或 16 路差分输入。
- 16 位精度： 适合温度、压力、位移、电压等精密测量。
- 可编程增益： NI-PGIA 2 放大器可根据量程优化输入信号。
- 高精度校准： NI-MCal 校准技术提升长期测量稳定性。
- 关联数字 I/O： 数字信号可与 AI/AO 同步，用于复杂时序控制。
- 丰富触发选项： 支持模拟、数字和外部触发，便于同步多设备。
应用场景
- 自动化测试系统
- 多通道传感器采集
- 温度、压力、流量监测
- 电机与伺服系统测试
- 生产线数据采集
- 实验室教学与科研
- 设备状态监测
- 过程控制与验证平台
性能参数
- AI 通道数： 32 SE / 16 DI
- AI 分辨率： 16 位
- AI 最高采样率： 250 kS/s
- AI 输入范围： ±10 V、±5 V、±1 V、±0.2 V
- AO 通道数： 4
- AO 分辨率： 16 位
- AO 最高更新率： 833 kS/s
- DIO 数量： 48 路
- 计数器数量： 2 个
- 计数器宽度： 32 位
- 工作温度： 0 ℃ 至 55 ℃
材质构成
- PCB 基板： 工业级多层电路板
- ADC 电路： 16 位多通道模数转换器
- DAC 电路： 4 路 16 位数模转换器
- 可编程增益放大器： NI-PGIA 2 输入放大与量程切换
- 定时控制器： NI-STC 2 负责扫描、触发和时钟管理
- 数字 I/O 电路： 48 路可配置数字通道
- PCI 接口逻辑： 实现与主机的高速数据通信
- 金属屏蔽与连接器： 提供结构支撑和信号引出
结构特征
- 标准 PCI 板卡： 可安装在工控机或测试主机 PCI 插槽中。
- 高密度 I/O 接口： 通过外部接线盒或电缆引出大量信号。
- 独立模拟与数字区域： 降低数字噪声对模拟测量的影响。
- 多量程输入： 通过软件选择不同输入范围。
- 同步架构： AI、AO、DIO 和计数器共享定时与触发资源。
工作原理
PCI-6229 通过 NI-PGIA 2 放大器对输入信号进行量程适配，再由 16 位 ADC 按设定采样率转换。NI-STC 2 定时控制器管理扫描序列、触发条件和时钟源，使多通道采集保持确定时序。模拟输出由 16 位 DAC 生成，可用于激励信号、设定值输出或波形发生。48 路数字 I/O 可用于开关控制、状态读取和协议模拟，计数器可用于频率测量、脉冲计数和定时任务。所有功能通过 NI-DAQmx 驱动进行配置和访问。
安装要求
- 安装前关闭主机电源，确认 PCI 插槽兼容。
- 使用 NI 推荐电缆和接线盒连接外部信号。
- 差分输入适合抑制干扰，单端输入适合低噪声环境。
- 模拟信号线应屏蔽接地，并远离变频器、继电器等干扰源。
- 数字 I/O 接线应确认电平兼容性和负载能力。
- 安装 NI-DAQmx 驱动后检查设备管理器识别状态。
- 多通道高速采集时应保证主机 CPU、内存和总线性能充足。
使用注意事项
- 模拟输入信号不得超出允许共模电压范围。
- 上电和断电状态下的过压保护能力不同，接线前需确认设备状态。
- 多通道同时高速采样时，总采样率受 250 kS/s 限制。
- 模拟输出负载不宜过重，避免输出失真或过热。
- 数字 I/O 不得直接驱动大功率负载，应加中间继电器或驱动电路。
- 长期测量前建议执行外部校准。
