描述

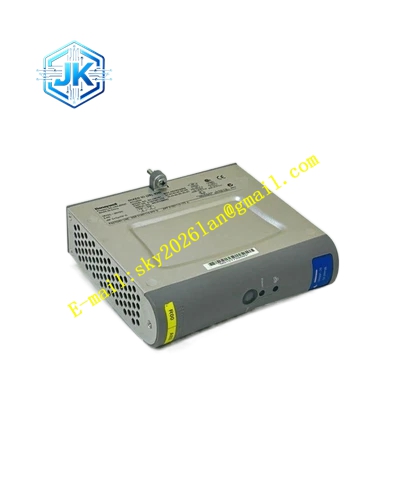

Honeywell SC-UMIX01
技术规格
- 通道配置：4 路通用模拟输入、4 路数字输入、2 路数字输出
- 模拟输入信号：4-20mA、PT100 热电阻可软件配置
- 数字输入：24V DC 源型 / 漏型兼容
- 数字输出：晶体管输出，每通道 0.5A
- 隔离等级：现场侧与背板总线 500VAC 隔离
- 供电电源：24V DC
- 通信接口：HC900 扩展 I/O 总线
- 工作温度：0℃至 + 60℃
- 安装方式：35mm DIN 导轨
功能特点 单模块混合多种信号类型，通道类型软件自由配置。 模拟通道断线、短路诊断，数字通道去抖时间可调。 数字输出内置短路限流保护，故障通道自动锁止。 逐通道 LED 状态指示，快速排查点位故障。 HC900 控制器上电自动识别模块，无需手动添加硬件描述。 紧凑体积，节省控制柜 DIN 导轨安装空间。
应用场景 小型暖通空调机组一体化控制 水处理成套设备 I/O 点位扩展 换热站就地控制单元 HC900 混合 I/O 模块故障备件替换
性能参数
- 模拟输入精度：±0.2% 满量程
- 数字输入响应：0.5ms 基础响应，软件去抖可调
- 数字输出单通道最大电流：0.5A
- 平均无故障时间：68 万小时
材质构成 阻燃 ABS 外壳 16 位 ADC 采集芯片 功率晶体管输出阵列 光耦隔离电路 TVS 保护元件 可拆卸螺钉端子块 DIN 导轨弹性卡簧
结构特征 长条型 DIN 导轨模块外形。 前面端子块分区：模拟输入区、数字输入区、数字输出区。 前面板对应通道状态 LED。 侧边扩展总线接口，对接 HC900 CPU。 底部 DIN 导轨锁扣。
工作原理 模拟输入通道采集变送器或者热电阻信号，经过 ADC 转换成数字量；数字输入通道采集现场开关触点信号，光耦隔离转换为逻辑电平。控制器下发输出命令，驱动晶体管输出通道接通现场负载。模块实时监测每一路信号状态，故障信号上传控制器，同时点亮对应故障 LED。
安装要求 模块卡装在 DIN 导轨，锁紧扣固定。 专用扩展电缆连接 HC900 CPU 扩展端口。 现场传感器、执行器按照分区标识接入端子。 软件内配置每通道信号类型、去抖参数、故障动作。 上电后逐点测试输入输出动作。
使用注意事项 数字输出驱动感性负载时，必须并联续流二极管。 模拟信号线单独走线，远离变频器、接触器动力电缆。 输出通道负载电流不可超过 0.5A，过载烧毁晶体管。 扩展线缆长度上限 2 米，超上限通信不稳定。
