描述

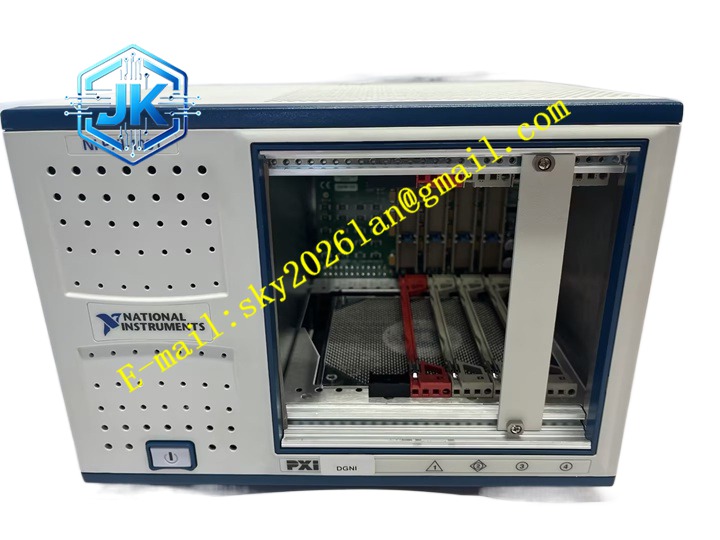

NI PXI-1033
技术规格 型号：PXI-1033 插槽配置：内置嵌入式控制器，外加 4 个 PXI 外设插槽 背板带宽：132MB/s 单槽最大功率：30W 内置电源：AC 输入开关电源 散热：温控风扇风冷 工作温度：0℃ ~ +55℃ 储存温度：-20℃ ~ +70℃ 相对湿度：10%~90% 无凝露 背板标准：PXI Rev2.2 规范 自带嵌入式控制器，具备 USB、网口、显示输出接口
功能特点 一体化设计，集成嵌入式控制器，无需外接 PC，独立运行测试程序。 4 个外设 PXI 插槽，兼容标准 PXI 模块，可自由搭配采集、输出、通讯卡件。 背板集成 PXI 触发总线、星型触发、本地总线，多模块硬件同步。 内置电源为全部插槽稳定供电，单插槽最大支持 30W 模块。 温控调速风扇，根据内部温度自动调整转速，降低噪音。 控制器自带以太网、USB、视频输出接口，可直接连接显示器、键盘、鼠标、网络。 前面板插槽窗口，方便拆装 PXI 外设模块。
应用场景 独立自动化测试台，便携式现场数据采集设备，电子产线功能测试，硬件在环仿真系统，实验室独立测量平台，无需外接电脑的成套测试设备。
性能参数 背板总线稳定传输速率 132MB/s，满足中低速采集模块数据传输。 单插槽最大支持 30W 功耗模块。 温控风扇转速调节平稳，长时间连续运行机箱温升可控。 PXI 硬件触发时序误差低，多模块同步采集精度高。 内置电源输出纹波低，保障 PXI 模块信号采集稳定。
材质构成 机箱外壳：冷轧钢板，黑色静电喷塑。 PXI 背板：FR4 多层印制板，镀金插槽连接器。 内置控制器板：工业嵌入式主板。 电源模块：内置开关电源，金属屏蔽外壳。 散热组件：温控直流风扇，金属风道。
结构特征 台式金属机箱，前面板为 4 个 PXI 外设模块插槽，模块从前插入，面板螺丝固定。机箱后部布置 AC 电源插座、电源开关、控制器外部接口网口、USB、视频接口。机箱内部横向布置 PXI 背板，背板垂直安装插槽。嵌入式控制器集成在机箱内部，电源模块布置于机箱后侧，风道前后贯通，风扇向前吹风冷却模块。机箱侧面预留通风开孔。
工作原理 接入 AC 交流电源，内置电源为嵌入式控制器与 PXI 背板供电。嵌入式控制器启动操作系统，运行 NI 驱动与测试软件，通过 PXI 背板总线与插槽内 PXI 模块通讯，下发采集、输出指令。背板触发总线实现多模块硬件同步，保证多通道采集时序对齐。温控风扇监测机箱内部温度，自动调整转速维持机箱温度稳定。控制器自带外设接口，直接连接显示器、键鼠、局域网，无需外部计算机。
安装要求 放置于平整桌面，选配机架配件可安装于 19 英寸机柜。 机箱断电，PXI 外设模块插入前面板空闲插槽，拧紧模块固定螺丝。 接入 AC 电源线，确认供电电压符合规格。 连接显示器、键鼠、网线至机箱后部控制器接口。 机箱前后通风孔保持通畅，无遮挡。 上电，系统启动，打开 NI MAX 识别 PXI 模块，验证硬件通讯。
使用注意事项 通风孔禁止遮挡，积尘堵塞风道造成模块过热保护停机。 模块插拔必须断电，带电插拔损坏背板插槽与板卡。 定期清理风扇灰尘，灰尘堆积降低散热效率。 单块模块功耗不可超过 30W，禁止超高功耗模块。 运行环境禁止凝露，凝露造成背板短路。 控制器操作系统定期维护，测试软件提前备份工程文件。
