描述

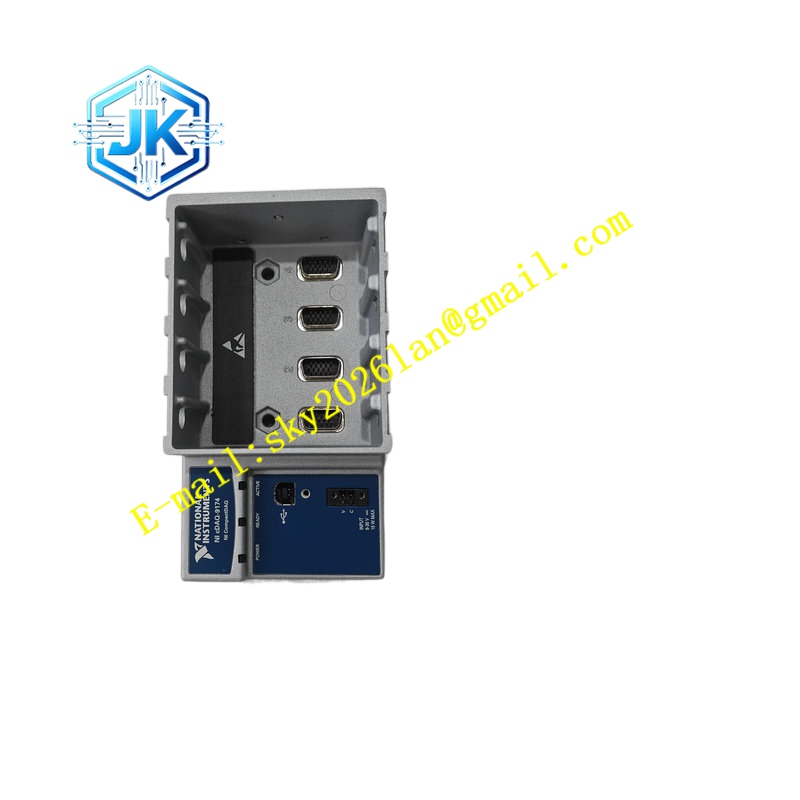

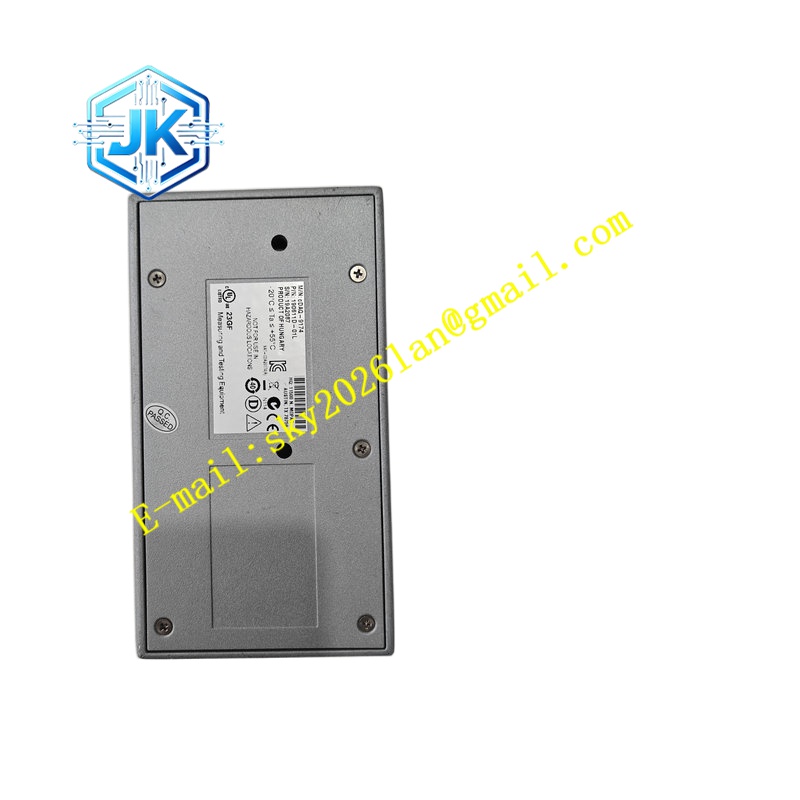

NI cDAQ-9174
技术规格 4 个 C 系列模块插槽；通信接口 USB 2.0 高速；供电方式 USB 供电或外接直流电源；单槽最高采样时序同步；工作温度 0℃~55℃；同步触发总线内置；单机箱最大功耗 8W。
功能特点 支持多种 C 系列模块混插，包含模拟输入、模拟输出、数字 IO、温度、应变采集模块；内置机箱同步总线，多通道实现硬件同步采样；USB 即插即用，适配 LabVIEW 软件编程；支持便携式测试，机箱体积紧凑；具备过流保护，模块故障不损毁机箱。
应用场景 实验室产品性能测试；振动、噪声、温度数据采集；汽车零部件台架测试；电力设备暂态信号记录；教学科研数据采集系统。
材质构成 外壳铝合金压铸壳体；塑料模块前挡板；内部 PCB 多层板；金属外壳实现电磁屏蔽。
结构特征 长方体紧凑型机箱，侧面布置 4 个 C 系列模块插槽；正面 USB 接口、电源指示灯、状态指示灯；模块从侧面插入锁止。
工作原理 上位机通过 USB 与机箱建立通讯；机箱为 C 系列 I/O 模块供电并分发同步时钟；模块采集传感器信号转换为数字数据，经机箱上传至电脑；上位机 LabVIEW 程序完成数据记录、分析、显示。
安装要求 放置于平整通风台面；USB 线缆选用原装屏蔽线缆；外接电源使用 NI 适配电源；模块完全推入插槽并锁紧卡扣；远离强电磁辐射设备。
使用注意事项 插拔模块前优先断开 USB 连接；传感器信号电压不能超过模块额定范围；不要堵塞机箱散热孔；避免剧烈震动摔落机箱；定期更新 NI-DAQmx 驱动软件。
