NI PCI-6514

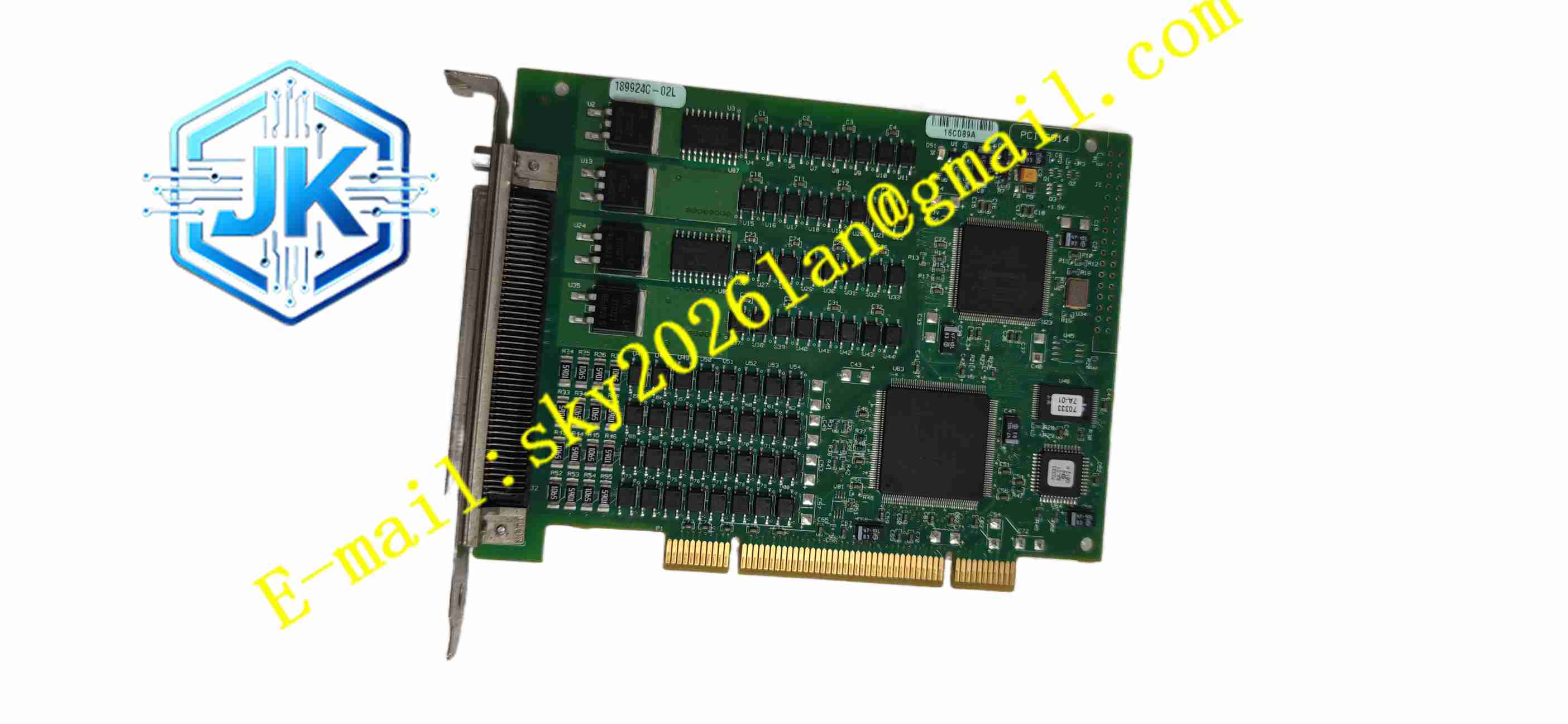

产品简介 PCI-6514 是 NI PCI 总线工业级隔离数字输入输出板卡,集成 32 路数字输入通道、32 路数字输出通道,通道划分为 8 个独立隔离组,专门用于工业开关量采集与继电器驱动控制。板卡内置数字 I/O 看门狗功能,计算机程序崩溃、系统故障时自动切换输出至预设安全状态,同时配备软件可编程输入滤波器,消除开关抖动与电磁毛刺。配套 NI-DAQmx 驱动,用于采集接近开关、限位开关、光电传感器信号,输出电平驱动继电器、指示灯、电磁阀,适配工业控制柜强干扰环境。

分类:
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

NI PCI-6514

技术规格 总线类型:标准 PCI 总线 数字输入通道:32 路独立隔离数字输入 数字输出通道:32 路独立隔离数字输出 输入电压范围:-30V ~ +30VDC 输出电压范围:-30V ~ +30VDC 单通道输出驱动电流:最大 75mA 通道分组:8 组电气隔离通道组 隔离耐压:组间电气隔离,抵御现场高压浪涌 看门狗功能:硬件级数字输出看门狗,故障自动切换安全输出 输入滤波:软件可配置数字去抖滤波,抑制信号毛刺 板卡供电:PCI 插槽供电 工作温度:0℃ ~ 55℃ 储存温度:-40℃ ~ 85℃ 相对湿度:5% ~ 90%,无凝露 连接器:100 针高密度 D-Sub 连接器 防护等级:IP20,安装于工控机机箱内部 驱动:NI-DAQmx,支持 LabVIEW、C、Python 开发

功能特点 8 组独立隔离通道分组,各组之间电气隔离,阻断不同回路之间地环路干扰,防止现场高压串入工控计算机。 32 路数字输入兼容 NPN、PNP 传感器,采集限位开关、光电开关、继电器辅助触点的开关状态。 32 路数字输出通道,直接驱动小型继电器、指示灯、电磁阀线圈,无需额外中间转换。 硬件看门狗保护功能,操作系统或上位软件卡死时,自动将输出通道切换至预先设定安全状态,保障现场设备安全。 软件可编程输入数字滤波器,滤除机械开关抖动、电磁脉冲毛刺,避免误触发信号。 可编程上电输出状态,上电瞬间输出状态可预先设定,防止上电瞬间误动作触发现场设备。 硬件自检功能,上电检测 FPGA、隔离电路、通道状态,故障信息上报 NI-DAQmx 驱动。 支持单点读写、批量端口读写,可高速批量读取或输出整组通道状态。 兼容 RTSI 同步总线,多块数字 I/O 板卡同步触发,实现多站点开关信号同步采集输出。

应用场景 自动化产线工装夹具限位信号采集,继电器测试台,阀门开关状态监控,包装机械开关量控制系统,电厂辅机开关信号采集,安全联锁测试平台,轨道交通设备 I/O 仿真测试。

性能参数 隔离电路抗共模干扰能力强,工业变频器附近稳定采集开关信号。 看门狗响应速度快,程序故障瞬间完成输出安全状态切换。 数字滤波器去抖效果稳定,机械触点抖动不会产生多次误计数。 通道之间隔离性能稳定,单回路高压浪涌不会损坏其他通道。 批量读写通道状态传输延迟低,满足实时联锁控制需求。 长时间连续运行,隔离器件性能无衰减。

材质构成 PCB 基板:多层 FR4 玻纤环氧印制电路板,三防涂层。 核心元器件:FPGA 可编程逻辑芯片,多通道光电隔离芯片,输出驱动 MOS 管,看门狗硬件电路,PCI 桥接芯片,电源管理芯片。 挡板:钢制金属机箱挡板,D-Sub 接口开孔。 连接器:100 针 D-Sub 金属屏蔽接头,镀金触点。 固定配件:不锈钢固定螺丝,金属挡板卡扣。

结构特征 标准全高 PCI 板卡,适配工控机 PCI 插槽。 金属挡板搭载 100 针高密度 D-Sub 接口,外接现场 I/O 信号电缆。 电路板分为 PCI 总线接口区域、FPGA 逻辑控制区域、8 组独立隔离 I/O 电路区域,每组隔离电路独立电源与光电隔离器件,各组电路物理分区布线,抑制串扰。金属挡板和机箱壳体连接,形成电磁屏蔽。板卡背部镀金金手指接入 PCI 总线。

工作原理 板卡插入 PCI 插槽,PCI 总线提供板卡供电,操作系统加载 NI-DAQmx 驱动。上位软件下发 I/O 读写指令,FPGA 接收指令,控制 8 组隔离电路完成信号交互。现场开关信号经过光电隔离器件,隔离高压与地环路干扰后送入 FPGA,FPGA 读取输入通道电平状态,通过 PCI 总线上传给上位软件。上位软件下发输出指令,FPGA 驱动隔离输出 MOS 管,控制外部继电器、电磁阀的通断。硬件看门狗持续监测上位程序心跳信号,当心跳信号丢失,硬件自动强制所有输出通道切换至预设安全电平。软件配置的数字滤波器对输入信号做延时判定,过滤短暂毛刺与触点抖动。板卡上电自检 FPGA、隔离电路,故障状态上报驱动程序。

安装要求 工控计算机完全断电,释放人体静电,PCI-6514 板卡插入 PCI 插槽,拧紧挡板固定螺丝。 现场数字 I/O 屏蔽线缆接入 100 针 D-Sub 连接器,严格按照引脚定义接线,区分输入输出回路。 工控机箱可靠接地,金属挡板与机箱壳体紧密接触。 现场大功率电磁阀线缆与信号线缆分开桥架敷设,减少电磁干扰。 电脑开机,安装 NI-DAQmx 驱动,使用 NI MAX 识别硬件,完成硬件自检。 在 LabVIEW 软件配置上电输出状态、看门狗安全状态、输入滤波参数,测试输入采集、输出驱动功能,验证看门狗故障保护效果。

使用注意事项 插拔板卡必须释放人体静电,静电损坏光电隔离芯片与 FPGA。 输出通道负载不可超过单通道 75mA 额定电流,否则烧毁输出 MOS 驱动管。 现场感性负载(电磁阀、继电器线圈)必须并联续流二极管,吸收反向电动势。 修改程序前完整保存 LabVIEW 项目文件。 定期检查 D-Sub 接头,防止积尘氧化造成信号接触不良。 不可超出额定温湿度范围运行板卡。 开关信号误触发优先检查滤波参数、现场接线,再排查板卡硬件。
