描述

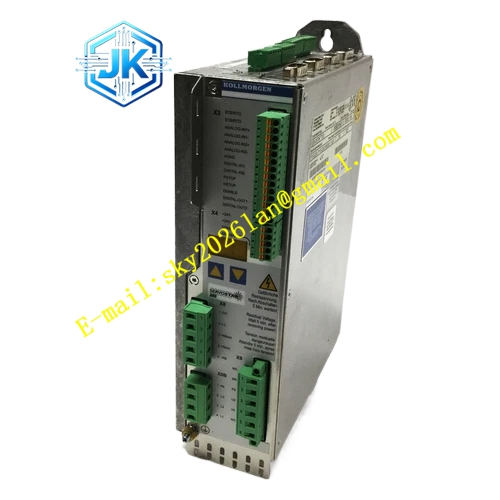

Kollmorgen S30361-NA-V518
技术规格
- 产品系列： SERVOSTAR 300 (S300)
- 固件版本： V5.18
- 额定电源电压： 115 VAC / 230 VAC
- 额定输出电流 (连续)： 6 Arms
- 峰值输出电流： 18 Arms
- 通信接口： 模拟量、数字 I/O、RS232，可选 PROFINET
- 反馈支持： 旋转变压器、EnDat、BiSS、SFD
- 防护等级： IP20
功能特点
- 固件增强： V5.18 版本提供改进的性能和稳定性。
- PROFINET 支持： 可选配 PROFINET 扩展卡，实现与西门子 PLC 的无缝集成。
- 电机温度监测： 通用化的电机温度传感器支持，提升系统安全性。
- 自动调谐： 全频向导式自动调谐，快速优化系统性能。
- 高可靠性： 通过 CE、UL、cUL 等安全认证。
应用场景
- 汽车制造： 焊装线和总装线的输送与定位。
- 食品饮料： 高速灌装和包装设备。
- 机床： 辅助轴和刀库驱动。
- 设备升级： 现有 S300 系统的固件升级或替换。
性能参数
- 速度环带宽： 高达 800 Hz
- 电流环带宽： 高达 3 kHz
- 位置环刷新率： 250 μs
- PROFINET 最小周期： 1ms (RT) / 250μs (IRT)
材质构成
内部采用高性能 DSP 控制芯片和工业级功率模块，外部为铝合金散热外壳。
结构特征
与标准 S30361-NA 保持一致的外形尺寸，支持扩展卡插槽。配备标准端子和可选的 PROFINET RJ45 接口。
工作原理
驱动器通过模拟量、数字 I/O 或 PROFINET 接收运动指令。内部 DSP 根据 V5.18 固件优化的算法，执行高刷新率的三环闭环控制。改进的温度监测功能实时保护电机和驱动器，确保系统安全运行。
安装要求
- 必须安装在防护等级不低于 IP20 的控制柜内。
- 若使用 PROFINET，需遵循相应的布线规范。
- 确保控制柜内通风良好，环境温度不超过 55°C。
- 必须可靠接地。
使用注意事项
- 确认固件版本与现有系统兼容。
- 通过 WorkBench 软件检查并更新电机温度传感器配置。
- 若添加 PROFINET 扩展卡，需在软件中正确配置。
- 定期备份参数，便于维护。
